【看門道】Pi Zero三代版本演進比較

作者:陸向陽

5美元的Pi Zero一上市即造成轟動!

5美元的Pi Zero一上市即造成轟動!

2015年11月樹莓派基金會發表了只有5美元的樹莓派電腦:Pi Zero,且只要購買紙本的第40期MagPi雜誌就可以附送一片,一時間造成喧騰,甚至出現網路上轉手再賣的Pi Zero,價格高達20倍100美元。

不過隨著熱潮過去,大家逐漸恢復理智,Pi Zero依然是比其他20~35美元的樹莓派低階低規。即便如此,在一些非常初階的應用上,Pi Zero仍相當合適。


Introducing PIZERO from Raspberry Pi Foundation

Pi Zero從1.2版起跳,只收5美元

根據筆者觀察,Pi Zero一推出時,它的印刷電路板(PCB)佈局設計就已經是1.2版,幾乎找不著有關1.0、1.1版的資料,有興趣的讀者,可以到此網址下載與了解Pi Zero 1.2版的電路設計。

不過這個網址只有等效電路圖,而非線路佈局圖,還有這個網址可以觀看1.2版的機械外觀設計,如下圖。

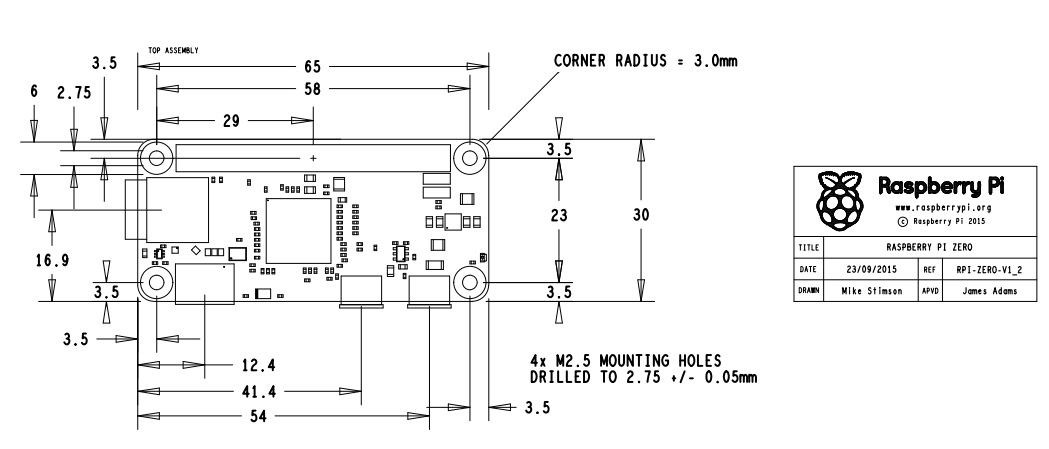

Pi Zero 1.2版機構圖

Pi Zero 1.2版機構圖

Pi Zero雖然很便宜,但很多原先樹莓派所具備的基本東西,其實是隱藏的,必須自己手工焊接才能取得功能,例如GPIO接腳。而有的功能根本就取消了,例如DSI連接器,這使得Pi Zero無緣連接觸控面板。

因為大大便宜,所以隱藏或取消,大家通常會妥協接受,畢竟一片才5美元,總不能一切向20~35美元的樹莓派看齊。

1.3版Pi Zero可接攝影機,價格不變

而到了2016年5月,也就是Pi Zero正式發售半年後,樹莓派基金會對Pi Zero進行改版,推出1.3版,新版最大特點在於:除一切與1.2版相同外,原本20~35美元樹莓派才具備的攝影機介面CSI連接器,也設置在1.3版上,使Pi Zero有機會連接攝影機。

Pi Zero 1.3版又可以接攝影機了。

Pi Zero 1.3版又可以接攝影機了。

確實,許多樹莓派使用者會加裝樹莓派攝影機進行各種應用,原本的1.2版Pi Zero不能接攝影機實為一大憾事,而1.3版選擇恢復。

但是1.3版Pi Zero依然不具備DSI介面,依據一般印象,樹莓派使用者使用CSI介面的機會多過DSI介面,或許基於這個原因,1.3版Pi Zero優先恢復CSI介面,但依然缺乏DSI介面。

恢復CSI介面的1.3版Pi Zero依然是以5美元發售,很明顯的這一作法,會快速排擠掉原有1.2版的銷售,在相同價位下,人人都想買有機會連接攝影機的1.3版Pi Zero。

Pi Zero W支援Wi-Fi及BLE,10美元可買到

到了2017年2月,樹莓派基金會再推出Pi Zero W。Pi Zero W整個設計與1.3版Pi Zero相仿,但再加入Wi-Fi與藍牙(Bluetooth)功能,Wi-Fi方面支援到IEEE 802.11n,藍牙則支援到4.x版並含BLE(Bluetooth Low Energy)。

Pi Zero W支援Wi-Fi和BLE,價格為10美元。

Pi Zero W支援Wi-Fi和BLE,價格為10美元。

Pi Zero W一樣沒把DSI連接器恢復,只具備CSI連接器,價位方面也稍提高了,成10美元,畢竟追加了無線通訊晶片。Pi Zero W用的是與RPi 3 Model B相同的無線通訊晶片,即
Cypress公司的CYW43438。看來,樹莓派基金會有心讓無線通訊能力,逐漸變成未來樹莓派電腦的基本配備。

最後有意思的是,Pi Zero W才一推出就有官方版的機殼(case)可用,有3種上蓋可換替,且Pi Zero系列有新的配銷商支持,在英國有ModMyPi,德國有pi3g,土耳其有Samm Teknoloji,法國、西班牙、義大利、葡萄牙則有Kubii,荷比盧(荷蘭、比利時、盧森堡)則有Kiwi Electronics,這些業者都有賣Pi Zero,看來很快也會來美洲、亞洲吧!

官方版本的3款Pi Zero W外殻

陸向陽

陸向陽

從電子科系畢業後,即以媒體人的角色繼續這段與「電子科技」的不解之緣。歷任電子技術專書作者、電子媒體記者、分析師等角色,並持續寫作不殆。近來投入Arduino、Raspberry Pi等開放硬體的研究與教程介紹。
陸向陽
