【文創設計】聖誕老人麋鹿作品製作流程大解密

作者:文創造設計工作室 張宇文

每次總被文創造設計工作室匠心獨具的節慶作品給擄獲嗎?其作品總是兼具實用性又富有文化意涵,擅長利用結構設計且結合美學教育的工作室負責人張宇文,繼上次中秋特輯所帶來超萌可動搗藥月兔外,這次又於聖誕佳節帶來難度更為升級的作品,如果想一探麋鹿和聖誕老人的製作流程,就不能錯過接下來的製作流程大解析!

不知道大家還記不記得,上次中秋特輯所製作的搗藥月兔?上次看著朋友做了一個月兔版本,由於感覺非常有趣,所以文創造也用了自己的方式,嘗試設計了一個 2.0 的版本,多加了幾個小巧思和小改動。

文創造設計工作室 2018 年中秋作品

「聖誕限定」計畫的設計花絮

這次於聖誕佳節帶來難度更為升級的麋鹿和聖誕老人作品,相信大家都看過了,所以今天就來分享整個設計的過程。

文創造設計工作室粉絲 2018 年聖誕作品

1. 創意發想及初步結構設計

先把主要的尺寸以及整體的大小確定好,以齒輪來說,最好先訂好主要的傳動齒輪的規格,再去思考如何應用(有螺絲件也是如此)。然後一定要畫一下手繪草圖,抓大概的尺寸,有時候在電腦裡面直接設計,會有尺寸評估上的誤差,譬如在電腦裡面感覺跟手掌一樣,結果成品才拇指大小(因為在電腦裡面可以把圖隨意拉大)。

一開始有想過要把鹿與老人做在一起,但是這樣會縮得太小,所以為了視覺感,我們還是決定分成兩個物件。

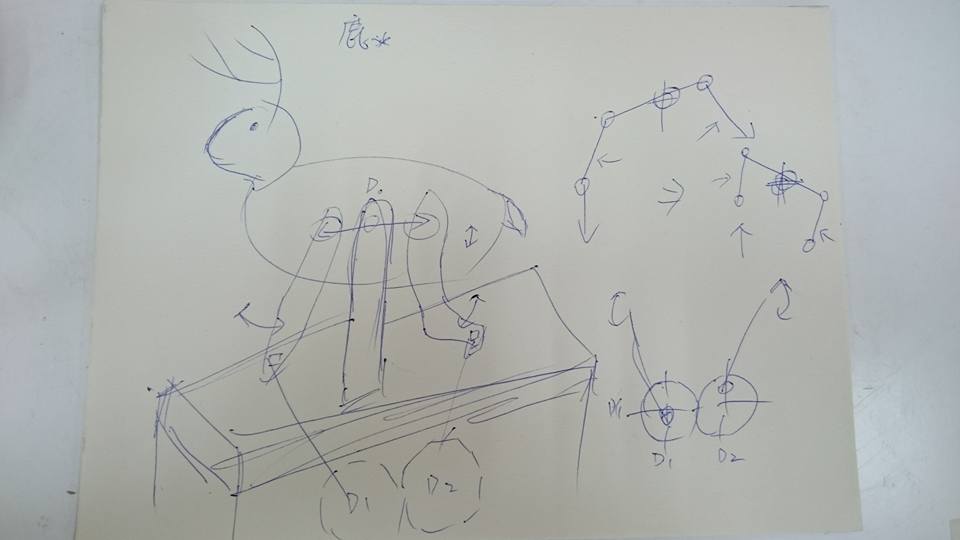

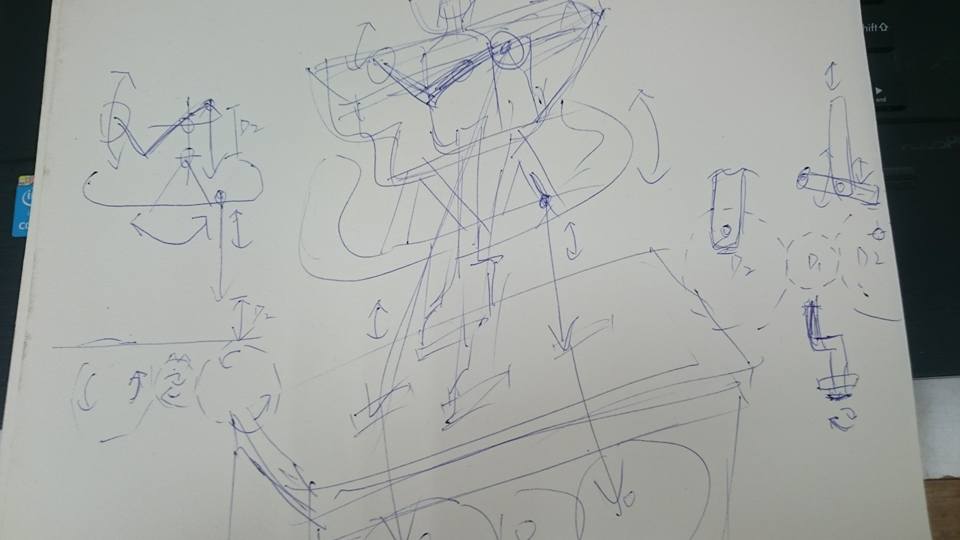

文創造設計工作室今年聖誕作品的初步手繪草圖

建議先手繪草圖去類推實際作品大小

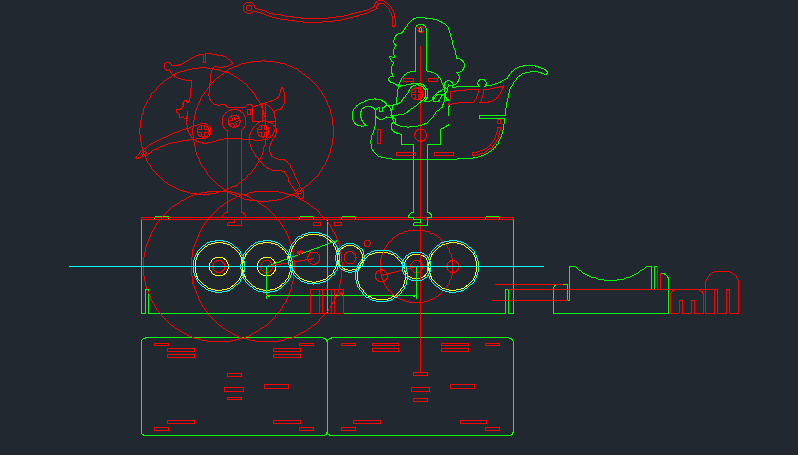

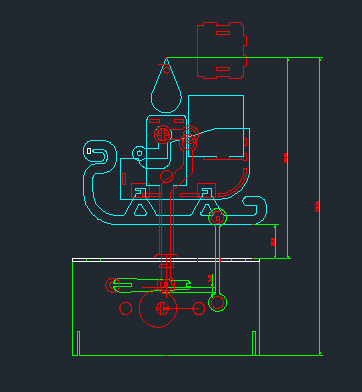

將手繪草圖轉成電腦繪圖

2. 平面結構設計

定好了尺寸、規格,就必須思考造型與分層的架構,以及用哪些機構來帶動,這次主要是利用了,齒輪與聯桿,在設計這類型的機構時,有一些重點可以分享一下。

  • 圖面的規劃很重要,尤其是零件的編號與數量。

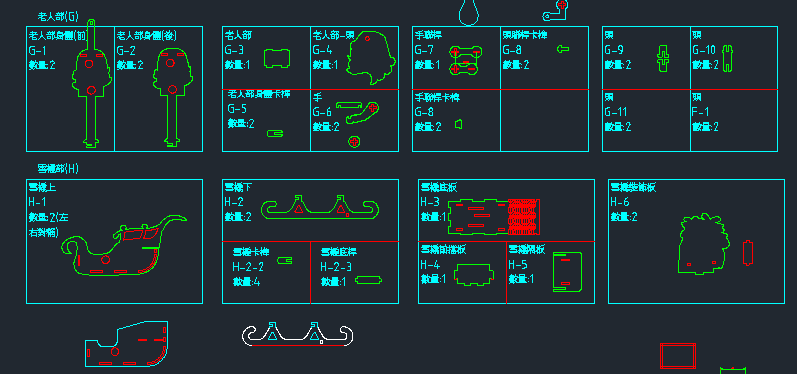

平面結構設計時,記得強調零件數量和編號

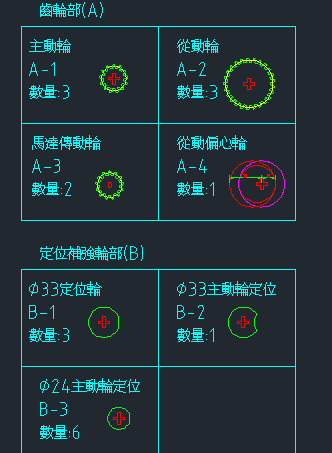

需用零件示意圖

  • 零件最好可以通用,減少零件的種類
  • 防呆記號,比如有一些公母件,我會在邊上用線條或是圓作記號,在組裝時就不會出錯

在設計結構時,我們找了非常多聖誕老人的相關資料與影片,最後決定,不用馴鹿改成小一號的台灣梅花鹿。

3. 立體建模與除錯

3D 建模對我來說,超級重要,除了可以幫助除去設計上的錯誤、干涉,也可以看到成品的正確比例,而在建模的途中,也可以順便修改、微調整體的比例。這次光是鹿角,我們就做了 4~5 種版本,除了要考慮美觀還有重量的平衡。

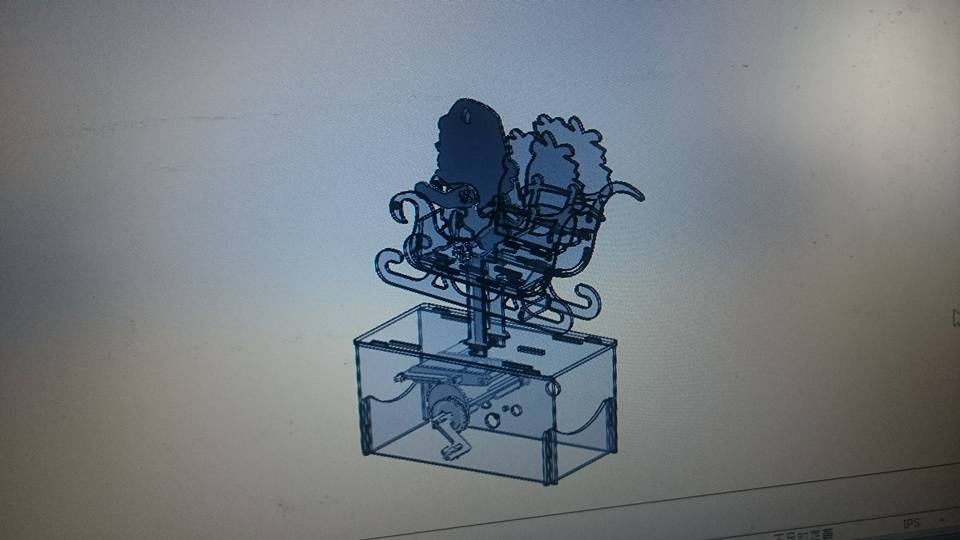

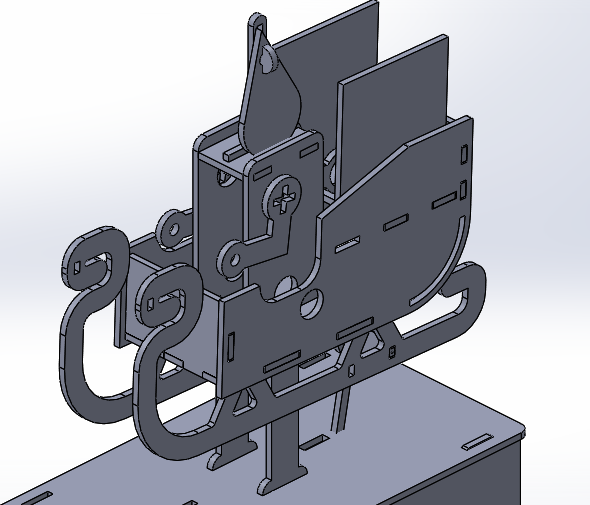

作品 3D 建模的示意圖:雪橇部分

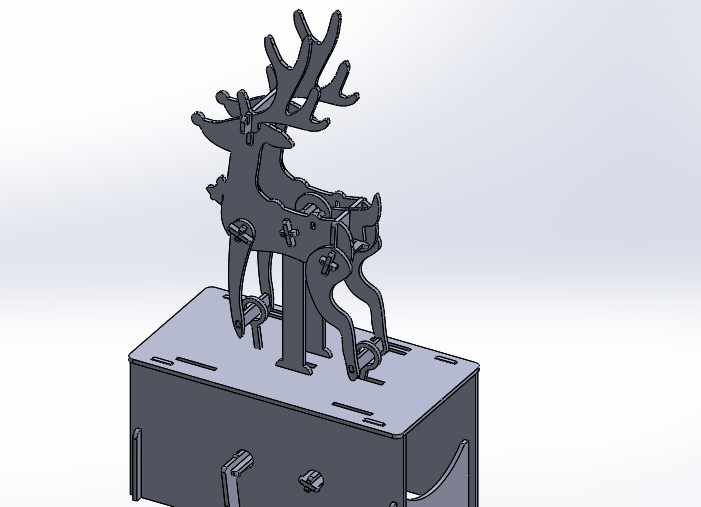

作品 3D 建模的示意圖:麋鹿部分

作品整體組裝完成的 3D 建模的示意圖

4. 實際打樣

這個部分是最有趣的,會在組裝的過程中,聽到不同的哀號聲,歡呼聲,常常為了一個齒輪機構干涉沒注意到,整組拆開,只為了換一個零件,再重新組裝起來,就這樣無限循環,到最後定版,每個結構都完美了,新的挑戰又開始了。

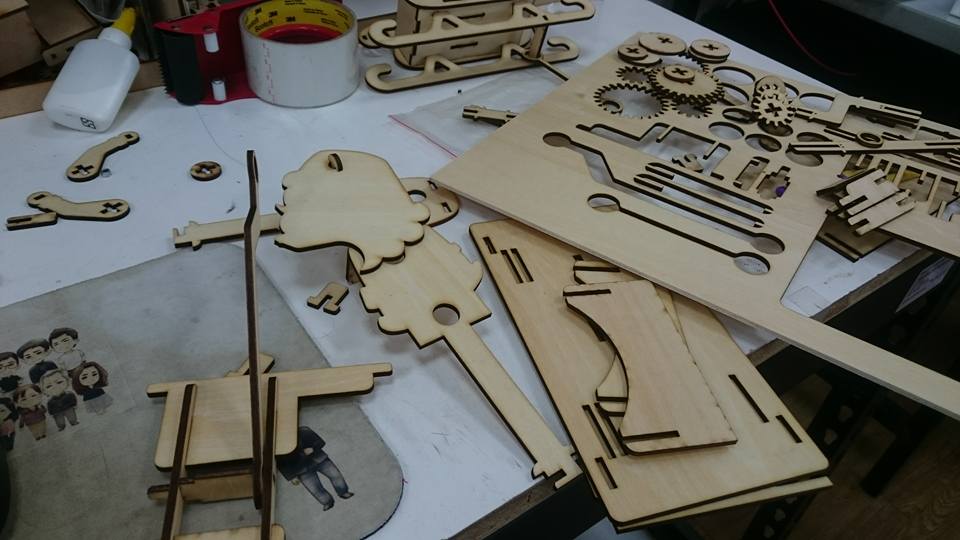

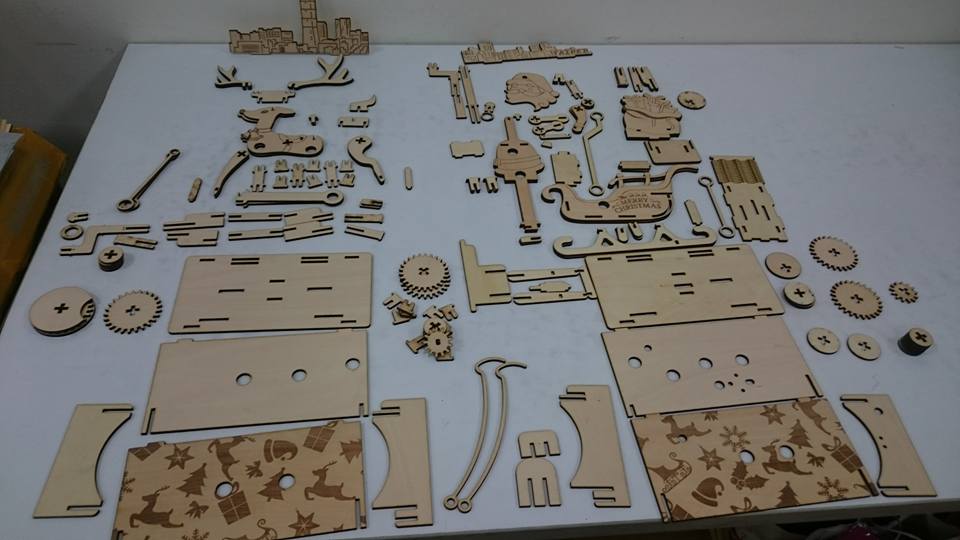

所有需用零件一覽

開始組裝

5. 聯動

沒錯,一開始把他們拆成兩個其實是預計單獨玩的(影片連結),不過最後還是決定把他們組合再一起,所以又開始增加齒輪,檢查干涉。過程中我還一度因為要計算動作「同步」而差點放棄!

作品聯動的組裝示意圖

6. 自動化

最後終於結束了,只剩下是否要加入機電,就如各位看到的,最後還是加上去了。

7. 美化

人人都可以做設計,只要有心,以及一個厲害的美術設計,各位可以看到我的手稿跟最後成品的差別,這就是我們文創造最厲害的部分,設計者自己都不知道最後成品的樣子!

這中間又做了好幾個版本,包含前後裝飾板、面板的樣式。

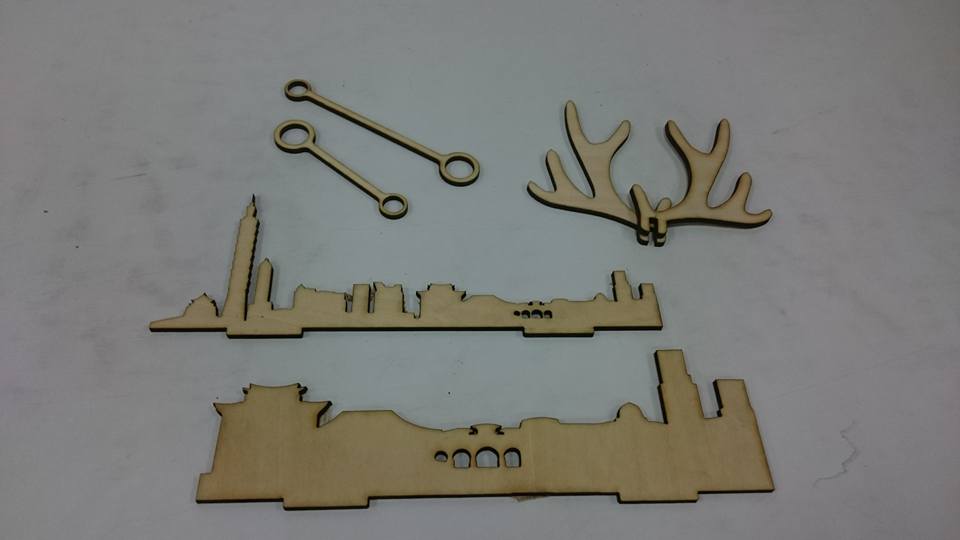

如有美化需要,可再額外新增裝飾板、面板樣式

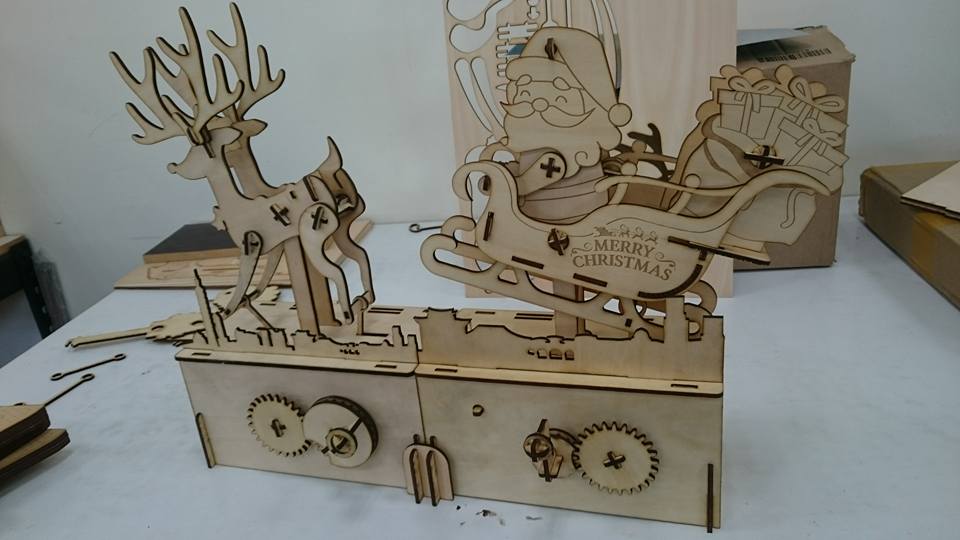

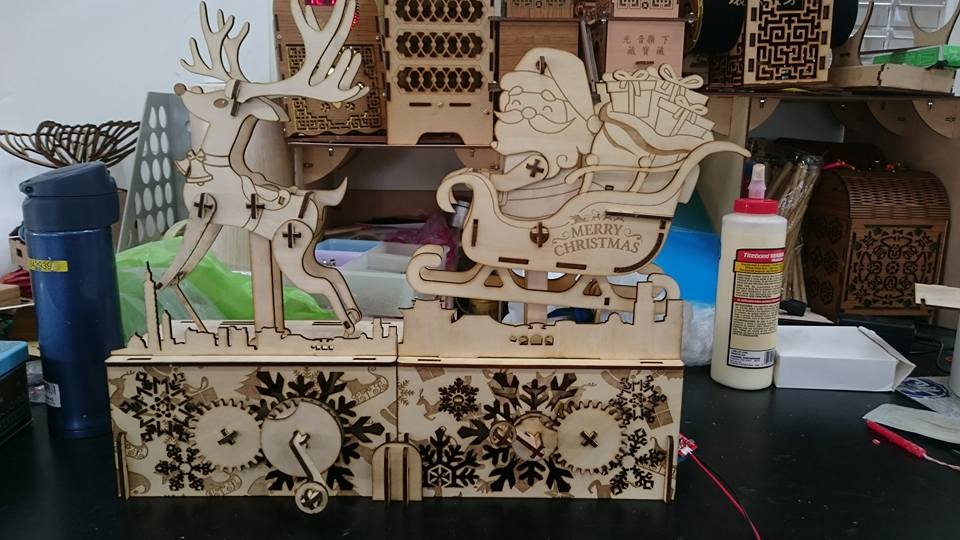

作品組裝完成全貌

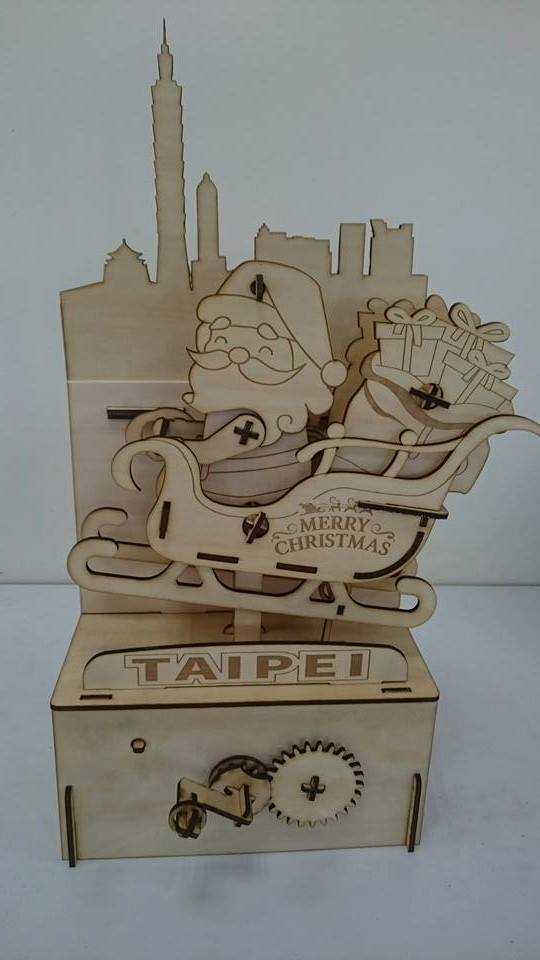

麋鹿與聖誕老人各自拆開也能獨立運作

加了美化裝飾板、面板的組合全貌



我們會整理一些影片,並且嘗試建立自己的 YouTube 頻道,希望2019年開始會有更多的創作跟大家一起分享。
