【文創設計】用作品說文化故事的藝術裝置-眾星雲集

作者:文創造設計工作室/張宇文

是什麼樣的作品,從規劃、設計、製作到校正,需要長達 7 個月的時間完成?你相信僅僅憑著一個藝術裝置作品,也能夠搭載中國悠遠的歷史文化,訴說文化中所蘊含的寓意嗎?文創造設計工作室又再一次突破自身的設計能量,帶來不同以往風格的作品。想窺知這次具備濃厚中國風作品的設計理念和組裝拆解,就不要錯過以下的深入介紹。

創作啟發

對於「成龍」這位影視巨星,相信大家都不陌生。但除了電影以外,成龍也是聯合國環保大使以及中華文化保存的領導人物。這幾年成龍集團有一個世界性的環保與文化計劃,由上海的「成龍創造及藝術中心」,邀請全世界各領域的創作者,利用拍電影所遺留下來的廢棄物,結合環保與文化,創作各類型的互動裝置藝術,而「眾星雲集」這件作品正是受邀創作的其中之一。

「環球之眼,成龍寶藏」受邀展示

註:環球之眼是前年在上海環球金融中心的展覽,當時的展件是另外一件作品「心投藝合」。

文創造的設計理念

文創造團隊不只著重設計能力,也重視如何透過作品說故事,團隊認為一個好的作品必須帶入文化和底蘊的美化及裝飾,因此通常在設計作品時,會先從三個層次去構想:型式內涵意義。型式的設計為一個作品最基礎的構想,也就是一個作品裝置的成品必須是機關可動、可以供人欣賞與玩樂的;但是要成為一個具有蘊含寓意的作品,則需探究作品本身蘊藏的涵義及意義,包括「為什麼要做這個作品?」「希望看的人可以獲得什麼?」「這個作品能讓世界有什麼改變?」

透過拋出這些問體,我們可以反思創作的意義,而我認為,這也是一個設計師需要真切關心和思考的課題。

作品介紹

「眾星雲集」由六種機械結構組合而成,形成巧趣的循環動態裝置。透過紅球的移動,人們在觀看的過程中可以認識中國的哲學智慧與建築美學。

整體視覺以「皖」派為主,即中國「安徽」建築中頗具特色的「馬頭牆」。紅球由傳統窗紋「步步錦」開始向上移動,象徵「前程似錦、一飛沖天」,過程中經過以瓷器「冰裂紋」及古錢「軲轆錢紋」組成的齒輪結構,意涵徽派的商人,接著進入繪滿蝠獸紋飾的龍字轉盤,寓意著「多福多壽」。

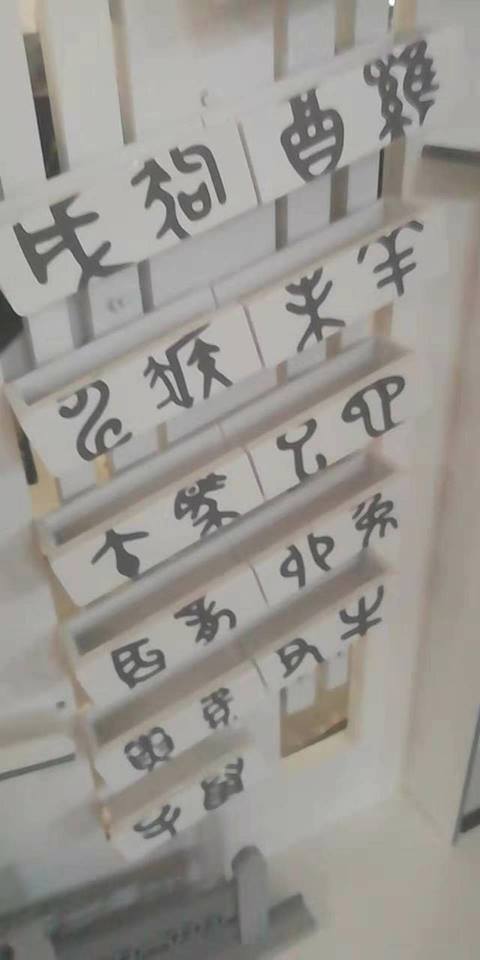

在「五福臨門」中紅球從五個杯子,依序往下倒,象徵福到(運氣)、祿到(事業)、壽到(生命)、禧到(歡樂)、財到(財富),而後到達安徽地標「宏橋」, 隨著太極魚的躍動完成「魚躍龍門」,再藉由象徵「節節高升」的竹節左右推升,最後經過象徵漢字演化源頭的「雙墩刻符石碑」,並回到起始點,象徵不忘本的精神。

整件作品包含了中國古籍「天工開物」的工藝概念,同時融合中國的儒道思想、城市特色、祝福意象,處處隱藏著小巧思,在生生不息的流轉中,展現文明與科技互動的溫度。

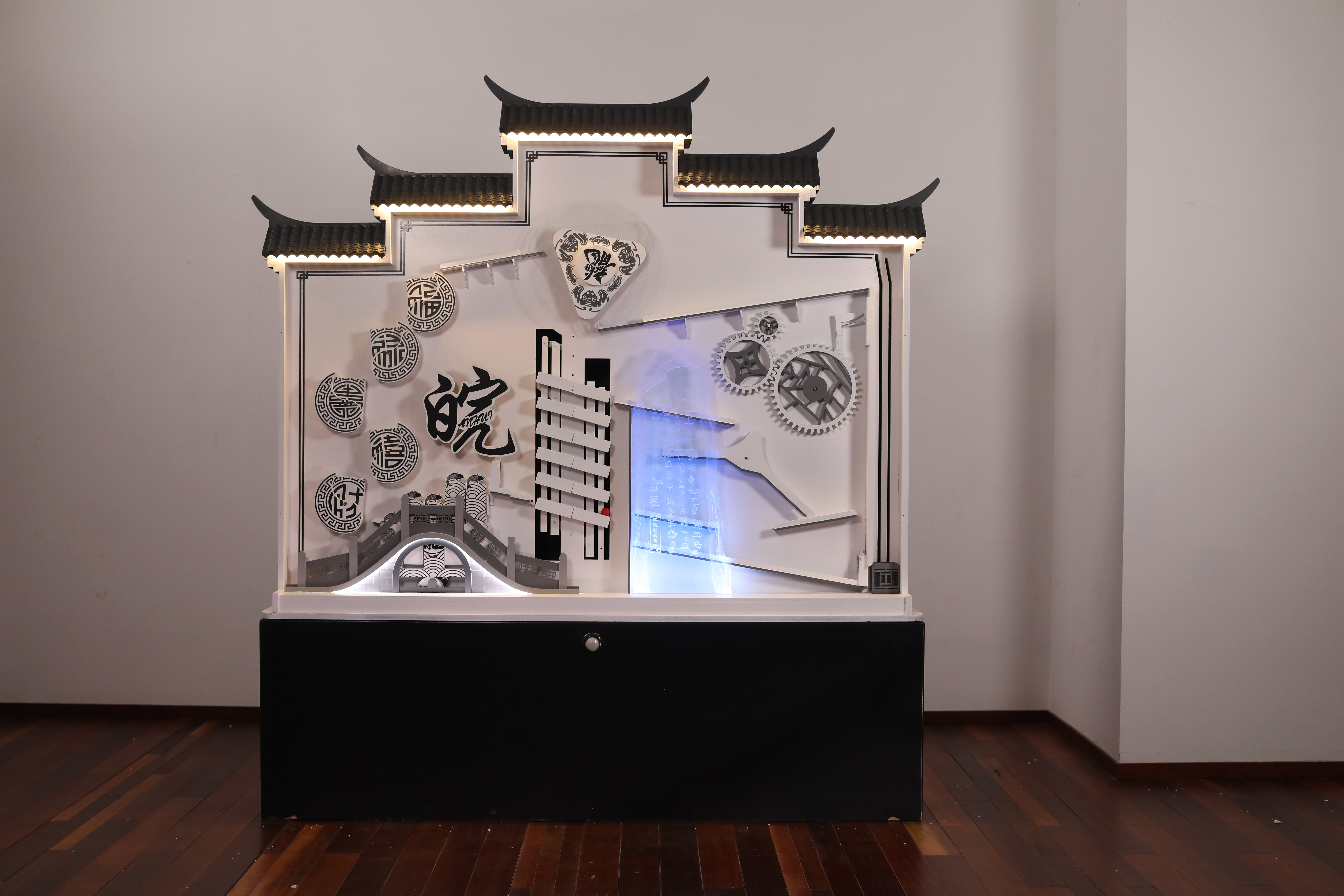

眾星雲集展示圖

作品設計過程

這件名稱為「眾星雲集」的作品,形式上是一個循環式的滾珠遊戲裝置,整個結構包含了上升纜車、大風車、搖搖杯、階梯上升、往復上升、溜滑梯。其中最特別的是,結構裡面還包含了許多道家哲學和徽派文化的意向。

1. 手繪初稿

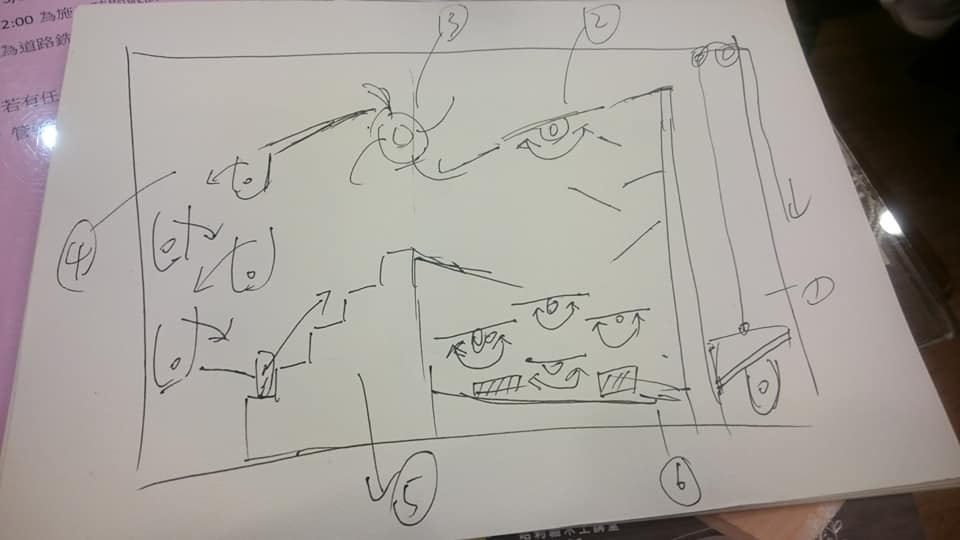

一開始手繪初稿的時候,其實只是想把幾個自己喜歡的結構串連在一起,後來在設計的過程中,才慢慢增加很多的想法和意涵。

作品最一開始的手繪初稿

2. 個別結構設計及整體比例

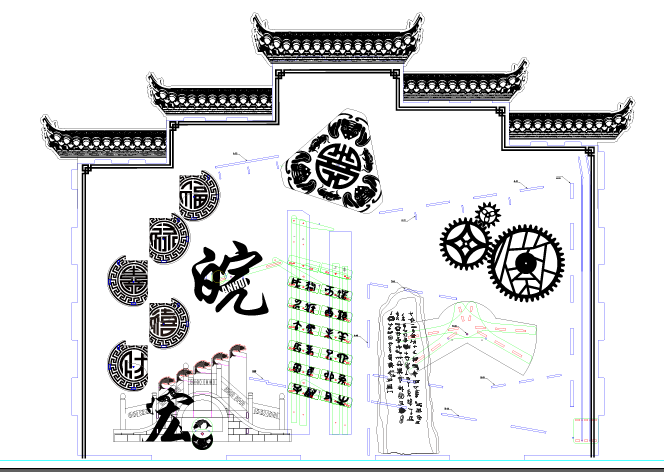

起初平面繪圖時,其實沒考慮到結構比例,只是隨意地把想要的結構特徵放上去,是再設定軌道斜度、球的大小後,才正式設計每個單獨的結構。

作品最初的平面繪圖,缺乏具體結構細節

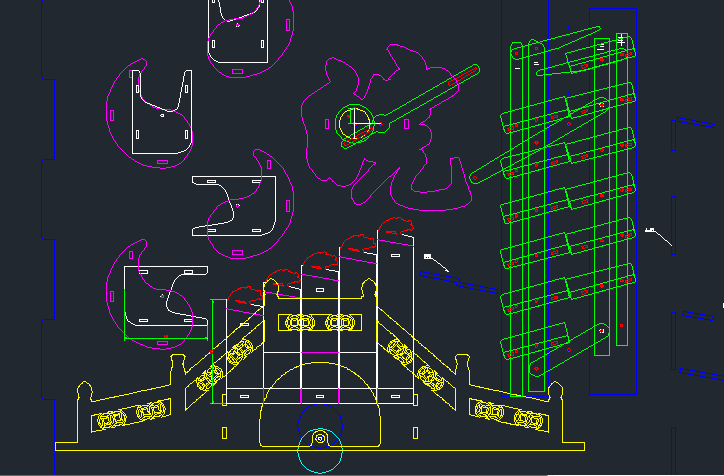

後期的平面繪圖已具備每個單獨的結構

3. 驗證單獨結構

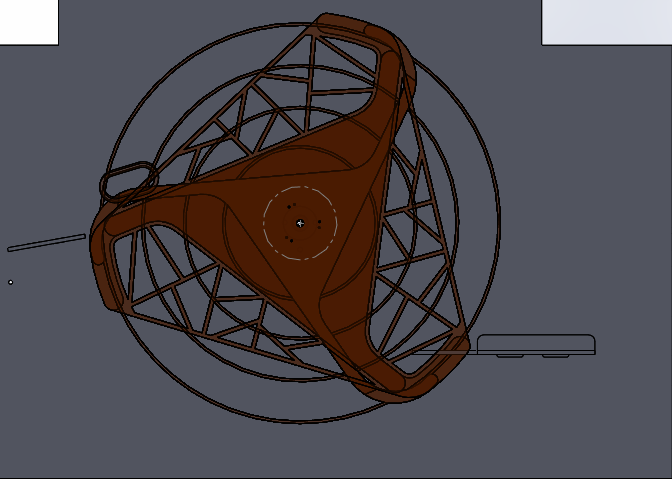

為了確認每個結構的可行性,所有的結構都透過 solidWorke 的建模與動態功能測試。

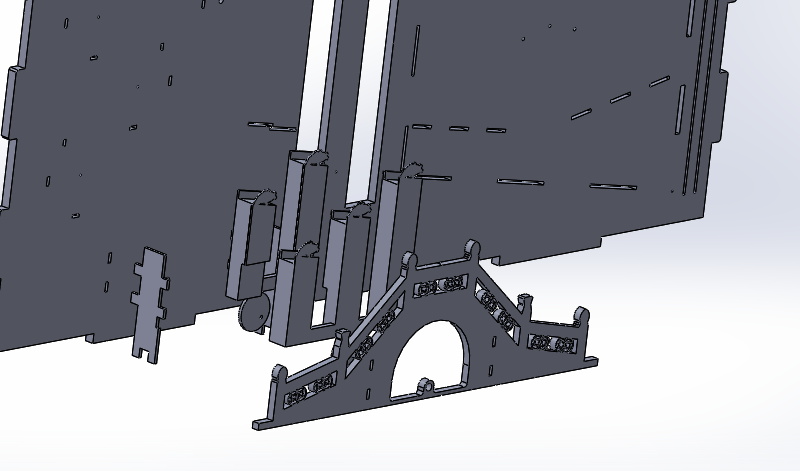

運用 solidWorke 的建模與動態功能,確保每個結構的可行性

結構需作動態測試才能進入打樣階段,像是影片中呈現的階梯上升及齒輪的部分。

4. 打樣

在打樣階段,我們分成縮小打樣及 1:1 打樣,其中有幾個縮小版的結構,因為本身也很有趣,所以我就單獨拉出來作成個別的小玩具。

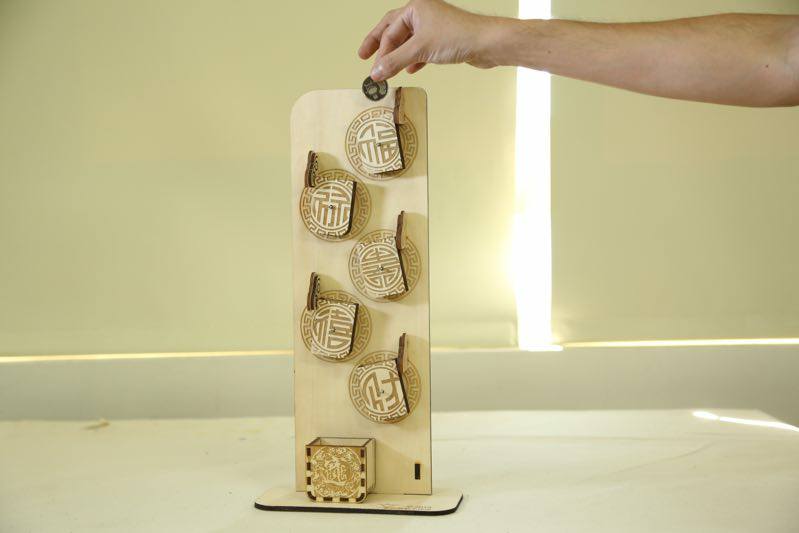

某些縮小版的結構,也可單獨成為個別小玩具

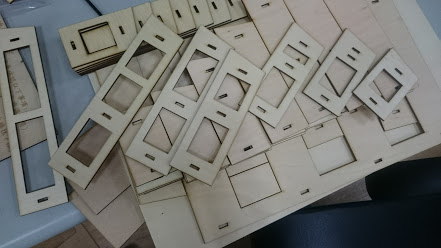

1:1 打樣其實是另一個挑戰,因為雷切機的限制,很多部分需要用拼接黏合。

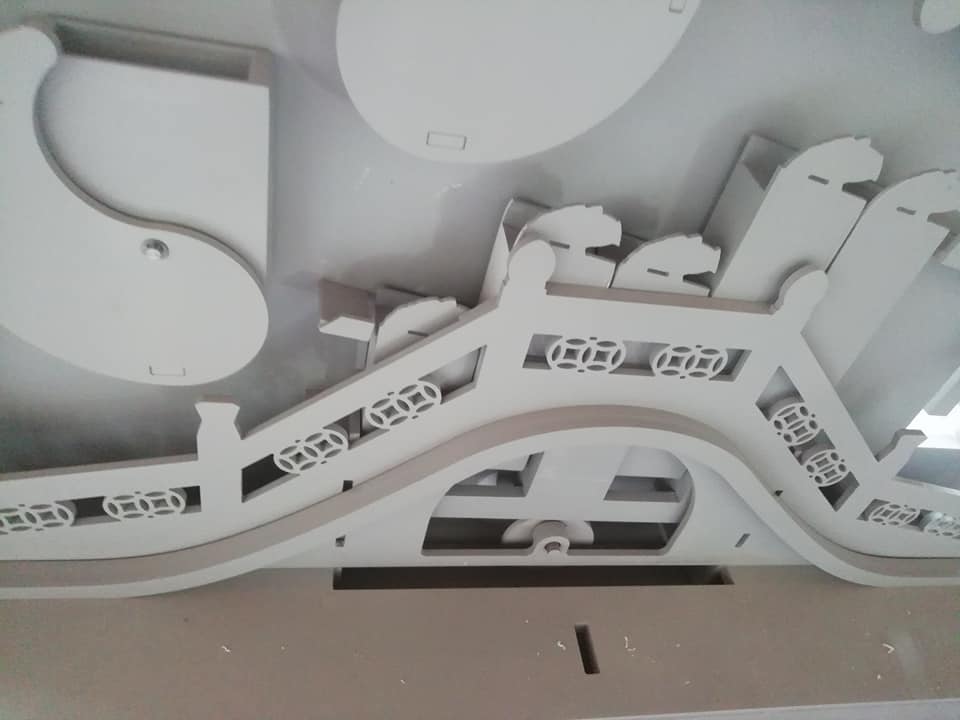

受限雷切機的緣故,導致很多零件須用拼接黏合

在機電部分,因為上述原因的關係,也只能用手動代替,所以過程中,常常是用非常陽春的方式測試,不過這也是創作的一種樂趣。

5. 結構整合

單獨的結構測試沒問題後,我們進入了整合階段,也就是必須把所有的結構都放在一起,並且設計每個結構中間的軌道,包含上升到風車之前,如何讓球不會飛出去或是掉下去等。

在整合的過程中,要考量到後續的製作;其中,我們遇到最大的問題是,為了作品的穩定性,一些很有趣的想法最後無法實現。例如,我們原本想過,要做一組大量簍空的版本,或是在上升纜車與風車中間,加入一個蹺蹺板的結構,後來都因為強度及穩定性的考量選擇放棄。

為了整體的穩定性,打消了原先的簍空設計

原先考慮加入的翹翹板動圖:

6. 材質選擇

設計過程中,我們嘗試了許多的材料,包含很高級的紅木,但木頭有翹曲問題,尤其如果這些作品在全世界到處跑,可能會因此變形,於是最後還是選擇將部分零件改成雪弗龍板和有機玻璃。

材質基於展覽考量,最後部分採用雪弗龍板

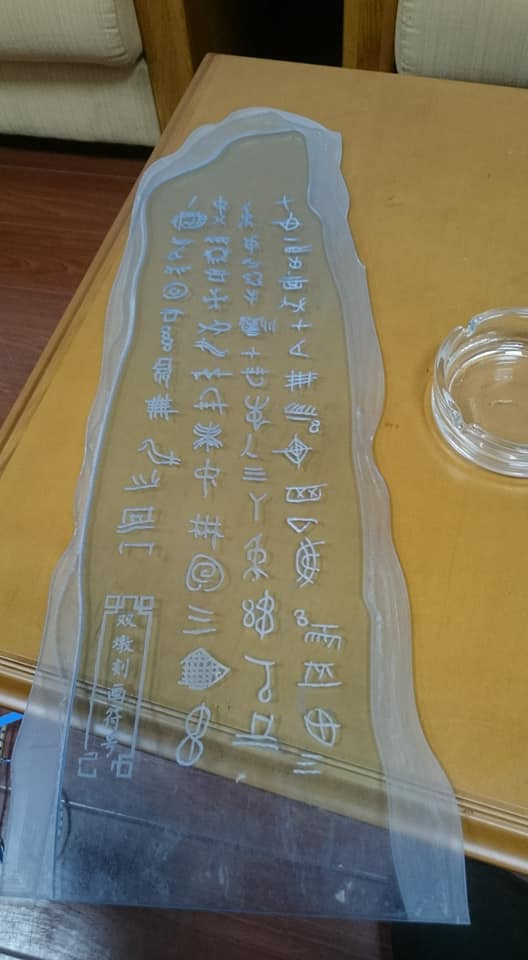

部分零件為有機玻璃,可避免紅木會翹曲的缺點

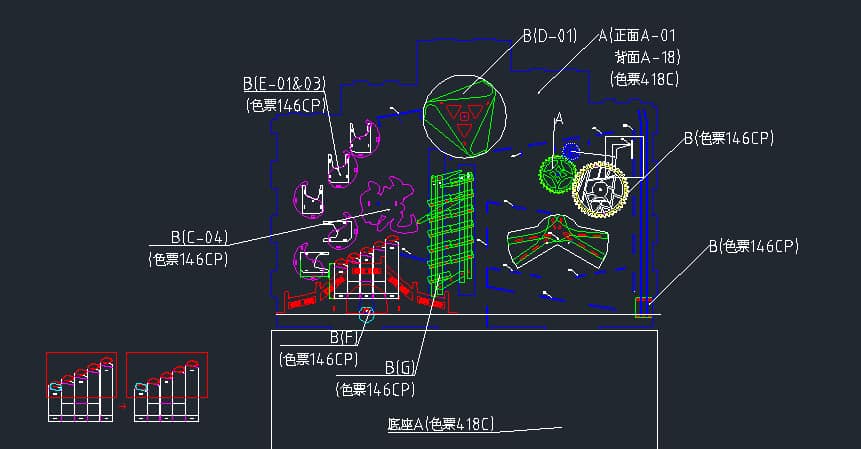

7. 顏色選擇

這次整個作品只用了三種顏色,這些顏色都是經過多次的修改及調整,精挑細選出來的。

作品主要使用紅、藍、綠三色

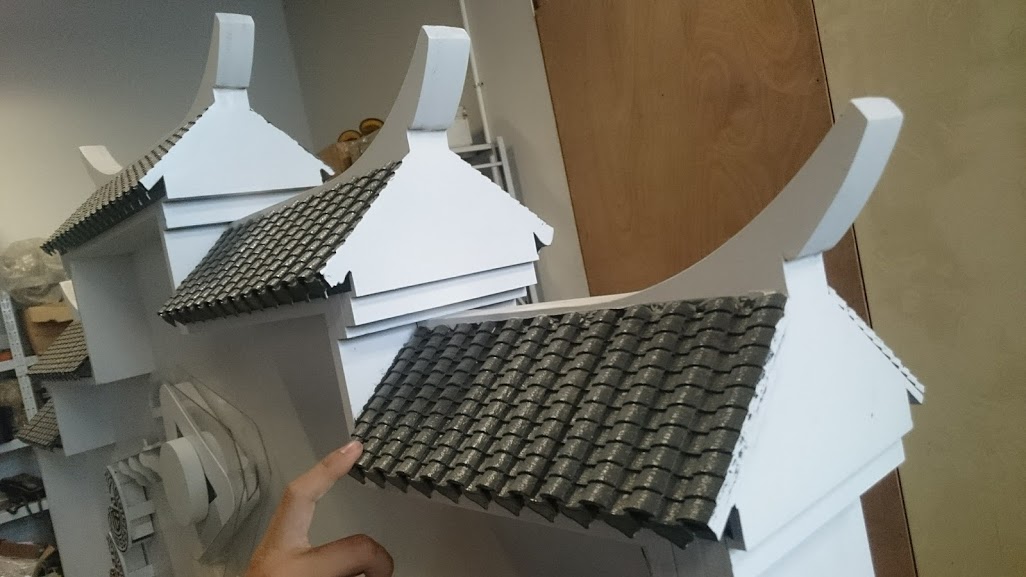

整體的外觀則是使用徽派的馬頭牆,頂部的每一片瓦片都是手工上色。

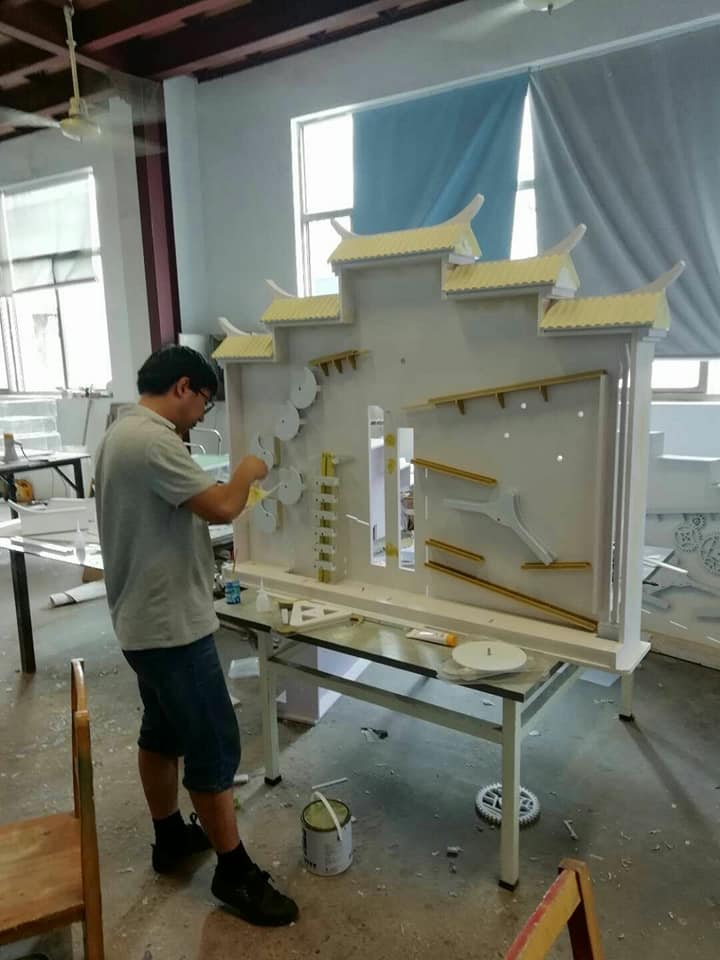

作品外觀採用徽派的馬頭牆,頂部的每片瓦片皆為手工上色

我們比較一下白樣及上色的差別,可以感覺出其中差異。

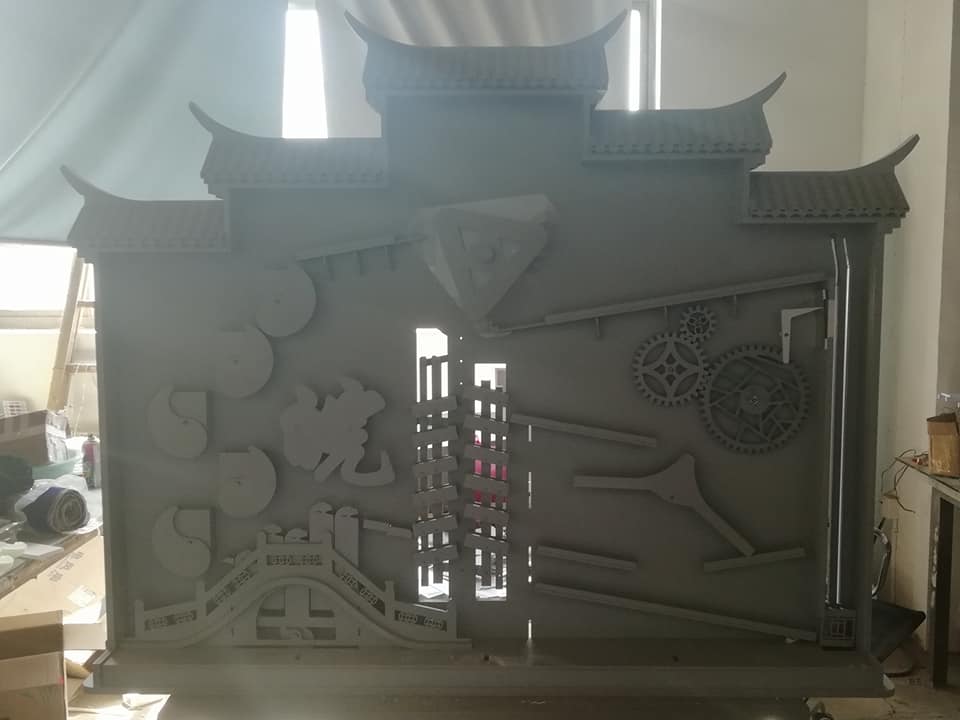

作品完工後的原貌

作品上色中

8. 留白

完成這個作品後,我們並沒有馬上出貨,而是找來一些人給予建議,最後我們刪除了原先許多用來美化的裝飾紋,包含中間往返上升的裝飾紋、宏橋上的字體。

去蕪存菁,刪除原先往返上升的裝飾紋

適當留白增添美感,刪除原先宏橋上的字體



(本文轉載自文創造設計工作室;圖片來源:張宇文提供;責任編輯:葉于甄)
