【OpenVINO™教學】透過Tensorflow機器學習在RaspberryPi小車上辨識號誌

作者:CAVEDU 教育團隊

本篇文章將透過 OpenVINO™,將 TensorFlow 訓練好的模型執行於 Intel Movidius NCS 2 上,提高樹莓派車視覺辨識的推論速度;本次範例使用的硬體裝置有:

  1. Logitech C170 Webcam
  2. Intel Movidius 2
  3. RK—自走車套件
  4. RaspberryPi 3 Plus
  5. 16 G SD 卡

在樹莓派安裝 OpenVINO™

1. 準備樹莓派,並灌好 Raspbian 作業系統

您可以到樹莓派官網下載最新的映像檔,燒錄到 SD 卡中來開機;如果您使用的是「RK–樹莓派神經網路自走車套件」,那就可以直接開啟終端機下載套件包。

2. 樹莓派開機,接上網路,打開終端機(Terminal)

樹莓派可以接上螢幕、鍵盤、滑鼠,也可以使用遠端桌面連線開啟終端機。

3. 輸入以下指令下載 OpenVINO™ 套件包

隨著版本更新,套件包的版號也會改變,本範例所使用的版本為「2018.5.445」。

4. 解壓縮套件包

(圖片來源:CAVEDU 提供)

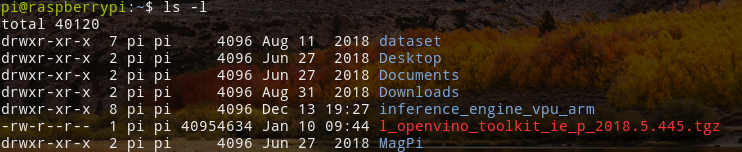

解壓縮完成後,您會看到有一個叫做「inference_engine_vpu_arm」的資料夾出現在加目錄當中。

(圖片來源:CAVEDU 提供)

5. 執行以下指令

修改 setupvars.sh 中的參數,待會設定環境參數時會用到。

6. 設定環境參數

輸入以下的指令來啟動自動設定OpenVINO™的環境參數。

第一次設定完,請重新登入一次 shell 或是重新打開終端機才會生效。

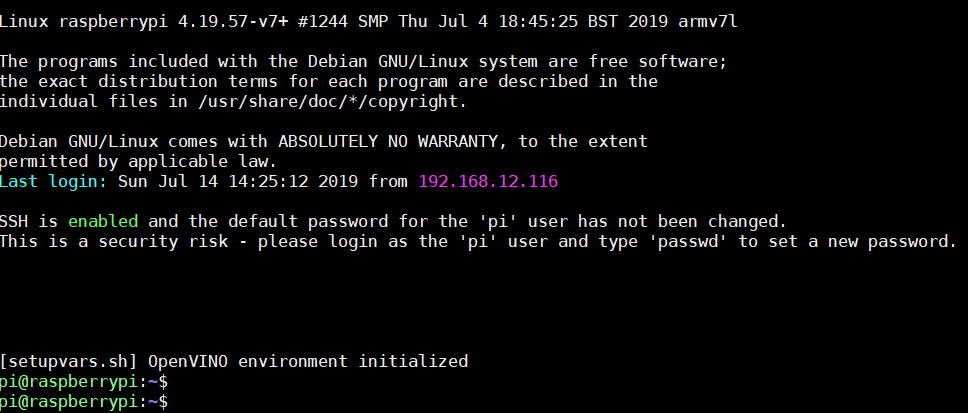

成功啟動環境的話,您將會看到「[setupvars.sh] OpenVINO environment initialized」的字樣。

(圖片來源:CAVEDU 提供)

7. 設定 USB Rules

為了使樹莓派能夠認得 NCS,必須再額外設定 USB Rules 將現在的使用者加入 users 的群組。

加入完成後,必須登出後再重新登入。

安裝 udev rules。

當終端機出現「[setupvars.sh] OpenVINO environment initialized」時,表示您已經在樹莓派上成功安裝 OpenVINO™ 了,此版本的 OpenVINO™ 只有Inference Engine 而已,只能做辨識。

在樹莓派上執行OpenVINO™ — 方向牌辨識

1. 在樹莓派下載 Movidius 2 執行程式

請到 CAVEDU 的 Github 下載路牌分類的程式碼,或是在樹莓派上使用 git 指令下載。

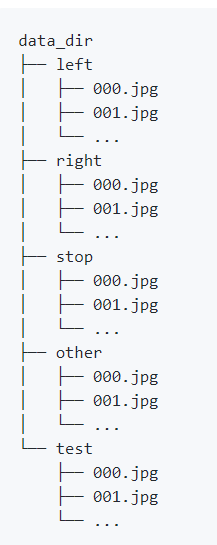

本範例使用 TensorFlow 訓練模型,下圖為 dataset 的編排結構,如日後要使用同一個模型自行訓練資料,資料目錄請依照下面方式編排;訓練用的圖片分類為 left、right、stop 目錄,非上述三類則放置在 other 目錄,測試資料置於 test 目錄。

(圖片來源:CAVEDU 提供)

2. 將樹莓派接上攝影機、Movidius 2

下圖是 RK–樹莓派神經網路的自走車套件,大家可以趁這個時候,為樹莓派接上馬達、馬達驅動板,並為馬達接上額外供電。

(圖片來源:CAVEDU 提供)

3. 使用預錄好的影片來測試訓練過的模型

在 openvino_model\tensorflow_model 目錄中有 TensorFlow 訓練過的結果,必須將該結果透過 OpenVINO™ 轉換為可支援 Movidius 2 的檔案,可以先使用 \openvino_model\movidius2_model 目錄中轉換完成的檔案。

移到指定資料夾。

執行程式(無輸出影像畫面,執行速度較快)。

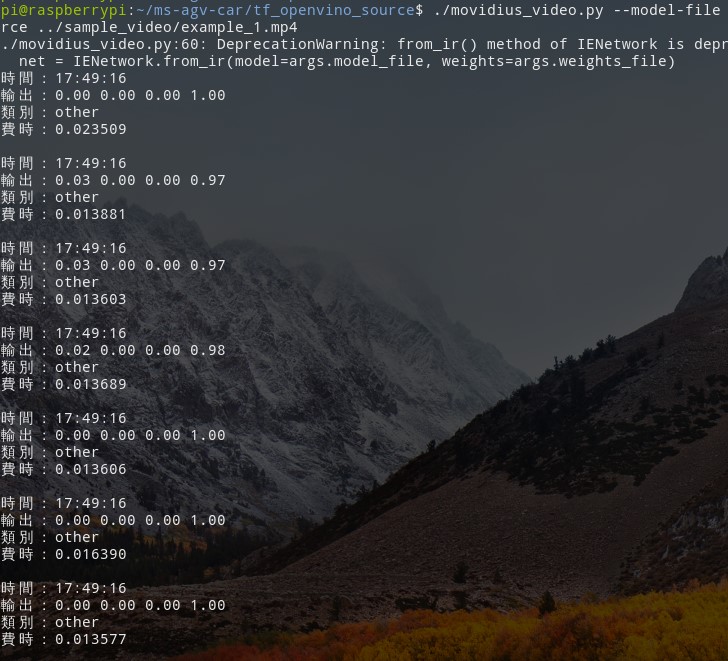

以下是跑出來的測試結果,辨識一幀圖片大概需要花 0.014 秒左右。

(圖片來源:CAVEDU 提供)

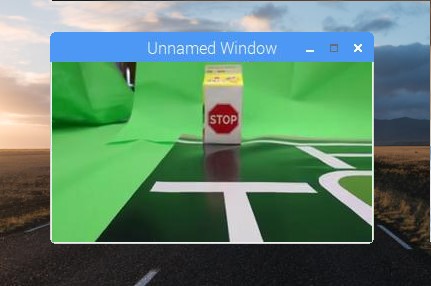

如果想要看到實際畫面,可以在指令的尾端加上–gui;執行程式如下(有輸出影像畫面,執行速度較慢)。

(圖片來源:CAVEDU 提供)

相關常見問題

  • 可以用本範例來辨識攝影機的影像嗎?

可以,一樣使用上面的指令,但是就不指定為使用影片檔。

  • 如果我有一台自走車,上面有馬達跟攝影機,該怎麼跑這個範例讓機器人動起來?

以我們之前上課的機器人套件為例,可以執行以下的指令來讓機器人根據攝影機的影像來判斷交通號誌,並且控制馬達做出對應的動作,例如轉彎、前進、停止等。

  • 如果我有自己的資料然後想要自己訓練模型呢?

這個問題比較複雜,首先樹莓派本身並沒有足夠的算力可以做深度學習的訓練, 所以我們會建議找一台電腦來做訓練這件事; 關於訓練模型,首先我們必須在電腦上安裝好 python 及 tensorflow 的環境, 才能執行以下的指令來做訓練。

其中,model-base-dir 代表訓練完的模型要放在哪裡;data-dir 則代表訓練用資料集的位置。

因為我們在樹莓派上安裝的 OpenVINO™ 只有 Inference Engine,只能做辨識,因此為了能夠將訓練完的模型編譯成 NCS 看得懂的格式,我們必須在電腦上安裝完整版的 OpenVINO™ Toolkit;詳細的安裝說明,請參考 Intel 官方的安裝教學:WindowsLinux;中文版安裝教學:Windows

路徑中的 XXXXXXXXXX 請依據實際路徑填寫(全部都是數字)。指令完成會輸出「mo2_model」目錄

  • 請問第一代 Movidius 是否支援 OpenVINO™?

OpenVINO™ 目前不支援第一代 Movidius,如果手上只有第一代的 Movidius,可以參考書籍《實戰AI資料導向式學習|Raspberry Pi╳深度學習╳視覺辨識》。
