【CIRCUS Pi】ESP32教學系列：用ESP32玩91段電子紙

Posted By CIRCUS Pi on 3 月 24, 2025 in CIRCUS Pi, 教學文, 自造教育 | 0 comments

上一篇說明了怎麼使用 I2C 介面的溫溼度感測器與 OLED螢幕，並且將溫溼度資訊顯示在 OLED 上面。在這篇文章中，我們會使用跟上一篇相同的感測器，目標一樣是呈現溫溼度資訊，只是改用電子紙顯示。

材料清單

• ESP32開發板 x1

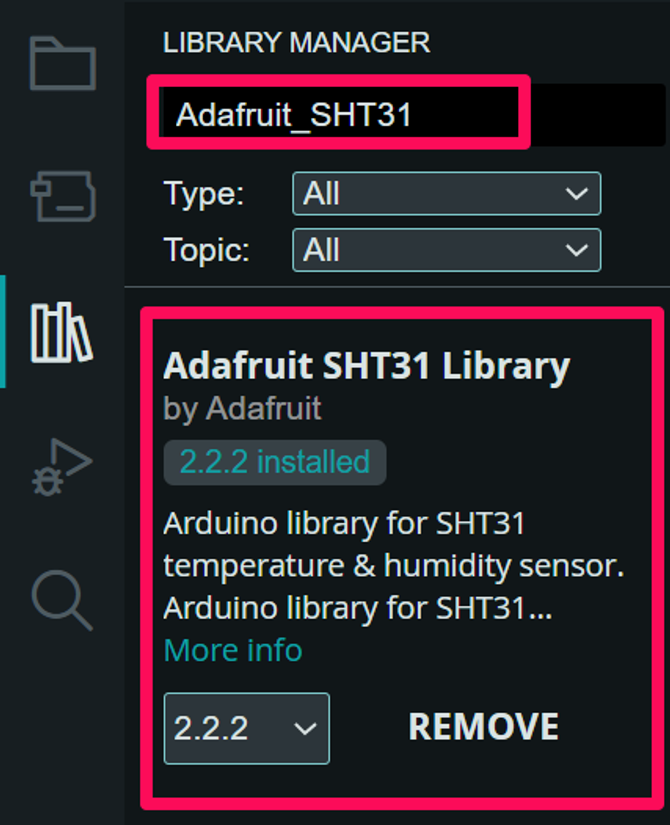

• Circus SHT3x 溫溼度感測器模組 x1
• 1.9吋 段碼電子墨水螢幕 x1
• micro USB 傳輸線 x1
• 麵包板 x1
• 杜邦線（公-公） x4

91 段電子紙簡介

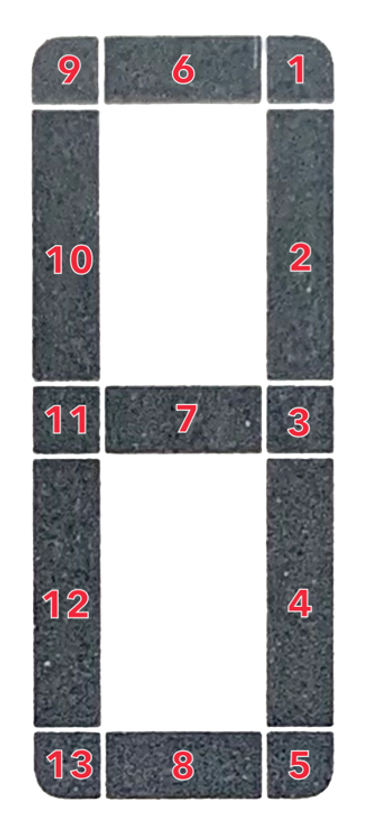

本文使用的電子紙是專門為了顯示溫濕度資訊而設計，也是一款以段落（segment）構成的電子紙。它使用微膠囊電泳顯示器技術，擁有91個顯示段落，能顯示黑白雙色，並且以I2C介面通訊。其顯示效果就如同電子鐘或電子錶，有乾淨簡單的介面，在呈現溫濕度資訊時相當清楚直覺，而且即使在斷電後也可以維持前一次的顯示內容，就算沒在工作也不容易被發現（喂～（´◔ ₃ ◔`)

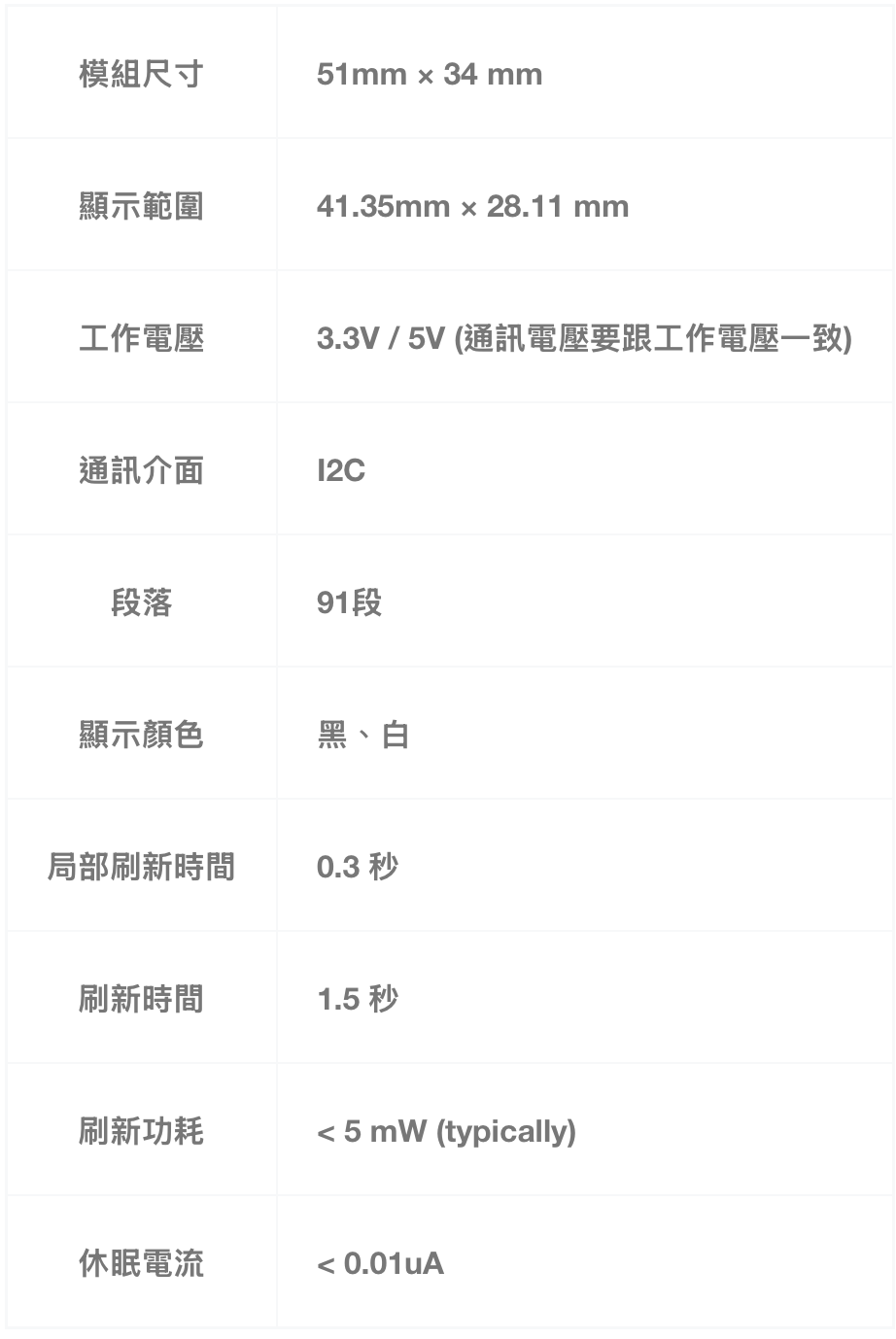

螢幕最大的顯示範圍可以到199.9 °C／°F，與99.9 %的相對濕度。

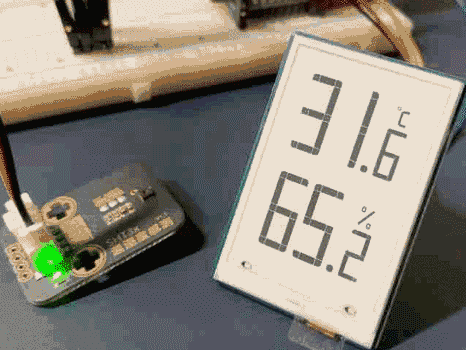

將全部段落一起顯示的效果

💡 Tips

關於電子紙的顯示原理，可以參考「ESP32教學系列(九)：實戰 SPI ePaper 電子紙模組」的內容。

外觀

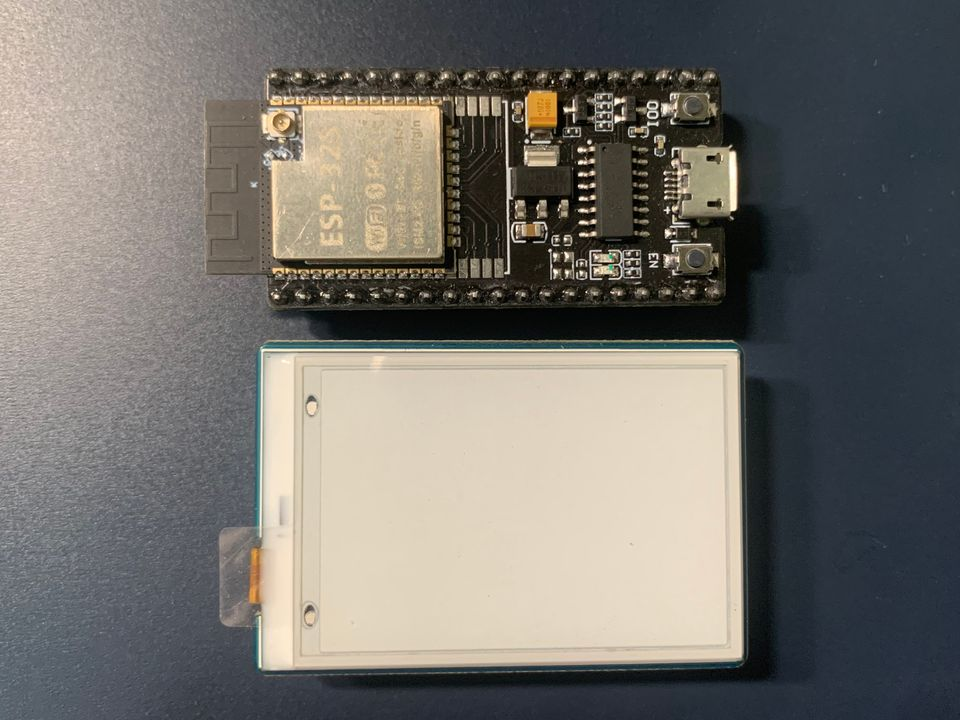

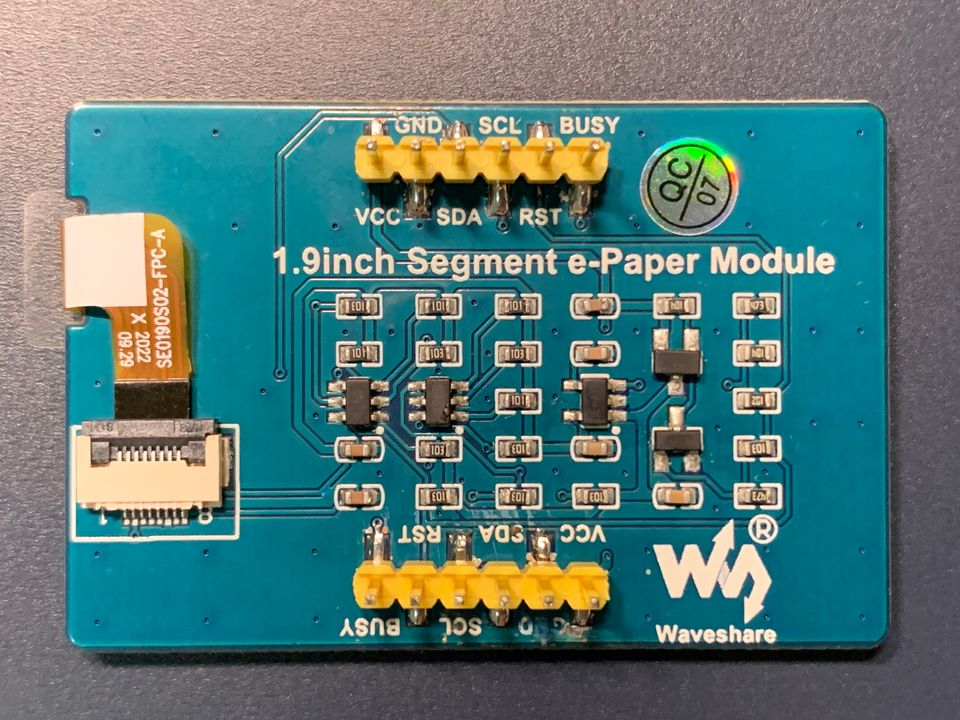

我們使用的是帶有驅動板的電子紙模組，驅動板透過FPC連接器與螢幕軟排線連接。在模組的背面兩側各引出了一排排針，這兩排的功能都完全相同，使用時只需要選擇其中一邊連接即可。

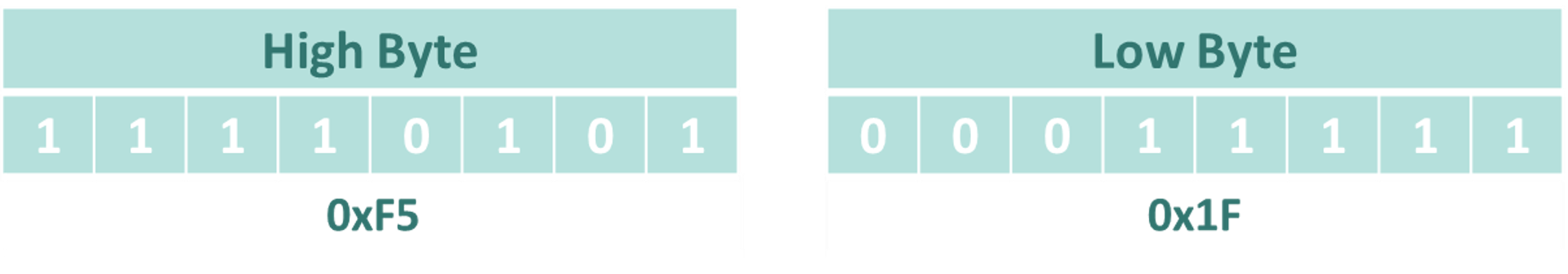

通訊部分使用I2C介面，但與一般I2C裝置不同的是還要另外連接BUSY和RESET這兩隻接腳，所以加上電源一共有6根接腳。購買時也會附上一條6 Pin的杜邦排線，方便與麵包板連接或是直接插到開發板做使用。

模組的背面已經設計了電壓轉換電路，因此VCC電源可以連接5V或是3.3V，就算是Arduino UNO這類電壓準位是5V的開發板也可以直接使用。
