平價、低功耗 MCU 評估板 – MAX32662EVKIT開箱實測

Posted By 陸向陽 on 5 月 20, 2026 in DigiKey, 特寫, 評測, 開發主板, 開發工具, 陸向陽 | 0 comments

作者：陸向陽

一個創客或電子工程師要評估一顆MCU晶片是否合用，通常是先買一片該MCU晶片的評估板，板上已有基本的功效驗證電路，同時隨評估板也附帶提供相關的硬體零件或軟體工具，所以統稱為評估套件Evaluation Kit，簡稱EVKIT，本次開箱評測的是MAX32662EVKIT。

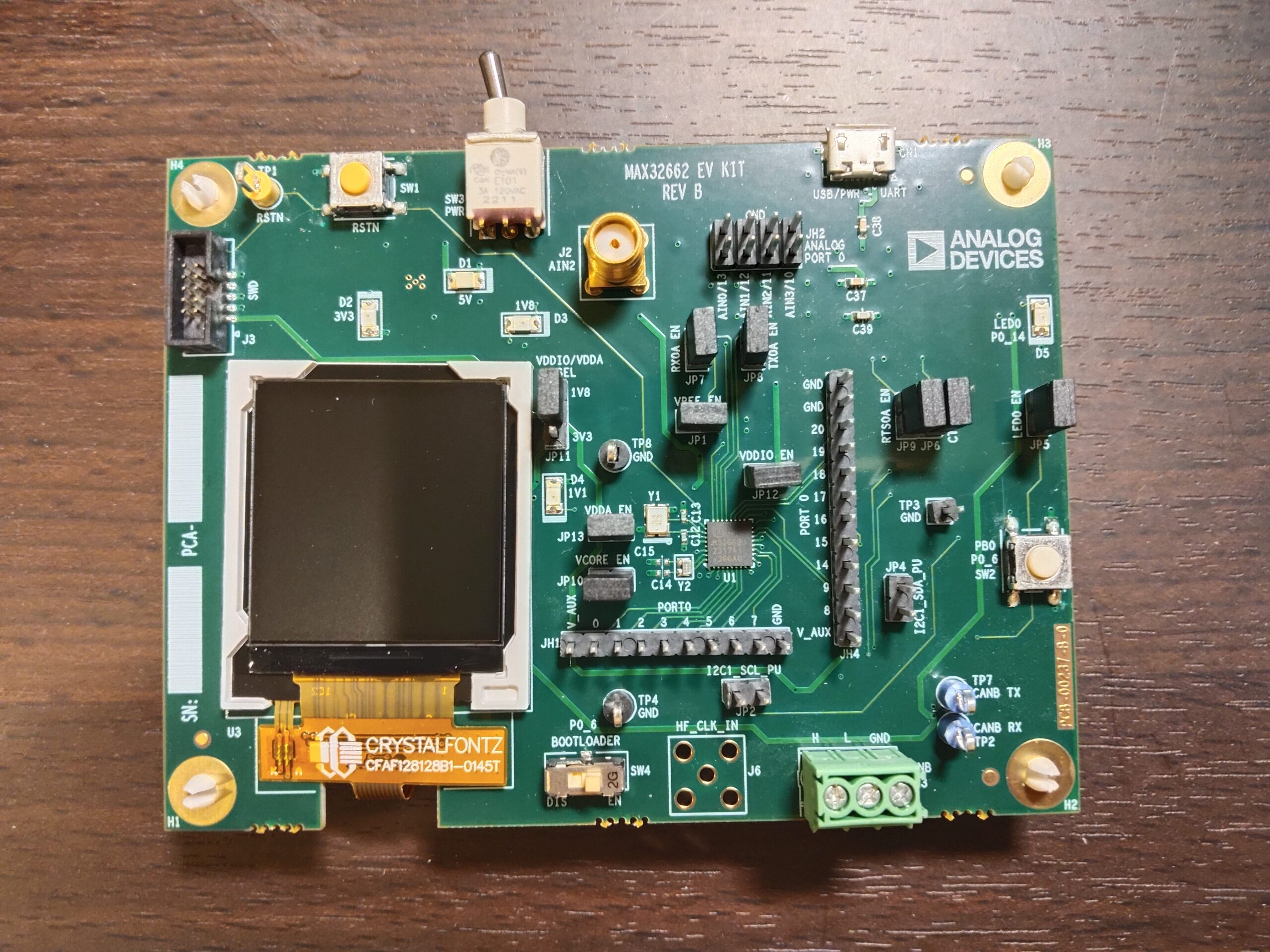

圖1 ADI MAX32662EVKit評估板

MAX32662定位、特色與應用領域

根據筆者自己的研究，MAX32662的定位應是ADI的新銳、平價、低功耗MCU。所謂新銳，是目前ADI官網129顆MCU中的32顆被標註為「建議用於新設計」的晶片；所謂平價，是ADI使用Cortex-M核心的MCU中，千顆批發價極低的一款，約2.88美元，僅有3顆比MAX32662更便宜，且其中已有2顆僅維持量產而非推薦用於新設計。

所謂低功耗，姑且不去查每顆MCU的TDP，MAX32662為MAX32系列中SRAM容量最少的，為80KB，SRAM是MCU中很耗電的一塊，較少容量的SRAM通常也意味著較低功耗。

MAX32662除了新、便宜、省電外，多數MAX32系列MCU採行Cortex-M4F核心，F意味著具備浮點運算器單元FPU，可程度性取代過往數位信號處理器DSP的功用，適合用於馬達控制、音訊處理等應用。

也因為MAX32662省電，所以很適合穿戴式電子、物聯網感測器節點等應用，以便有極長的電池使用時間、待機時間。此外MAX32662也具備CAN Bus，所以也適合用於汽車應用、工業控制應用。

功能規格、週邊支援介紹

筆者在DigiKey上購買MAX32662EVKit，主體當然是MAX32662 EV KIT REV B電路板，但也隨附一些零件，例如EH0071包裝內有5個跳線帽（Jumper），用來連接評估板上的一些接腳。不過評估板上已有些許跳線帽，因此EH0071所附算是備用，畢竟跳線帽容易弄丟。

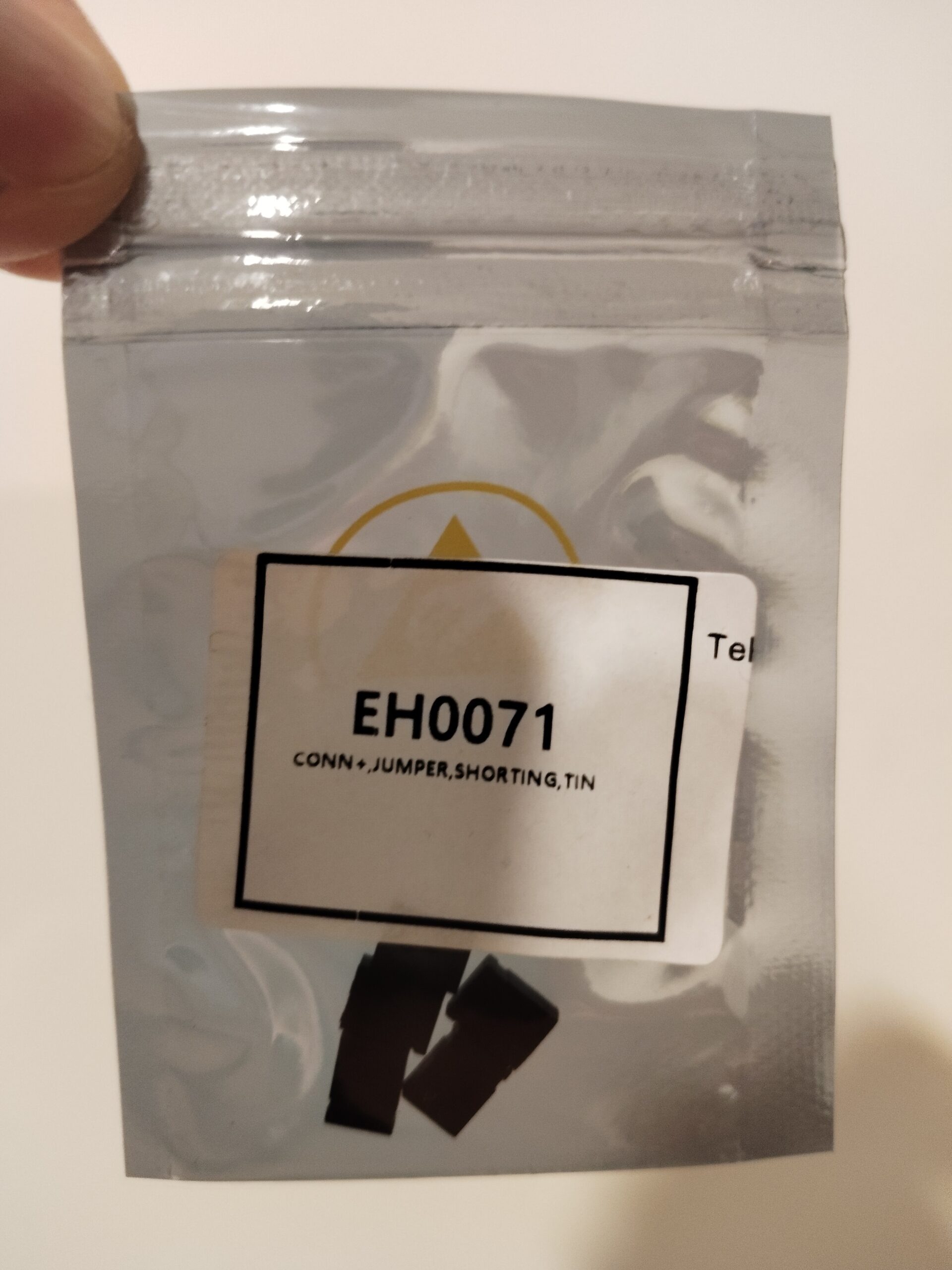

圖2 EH0071隨附包

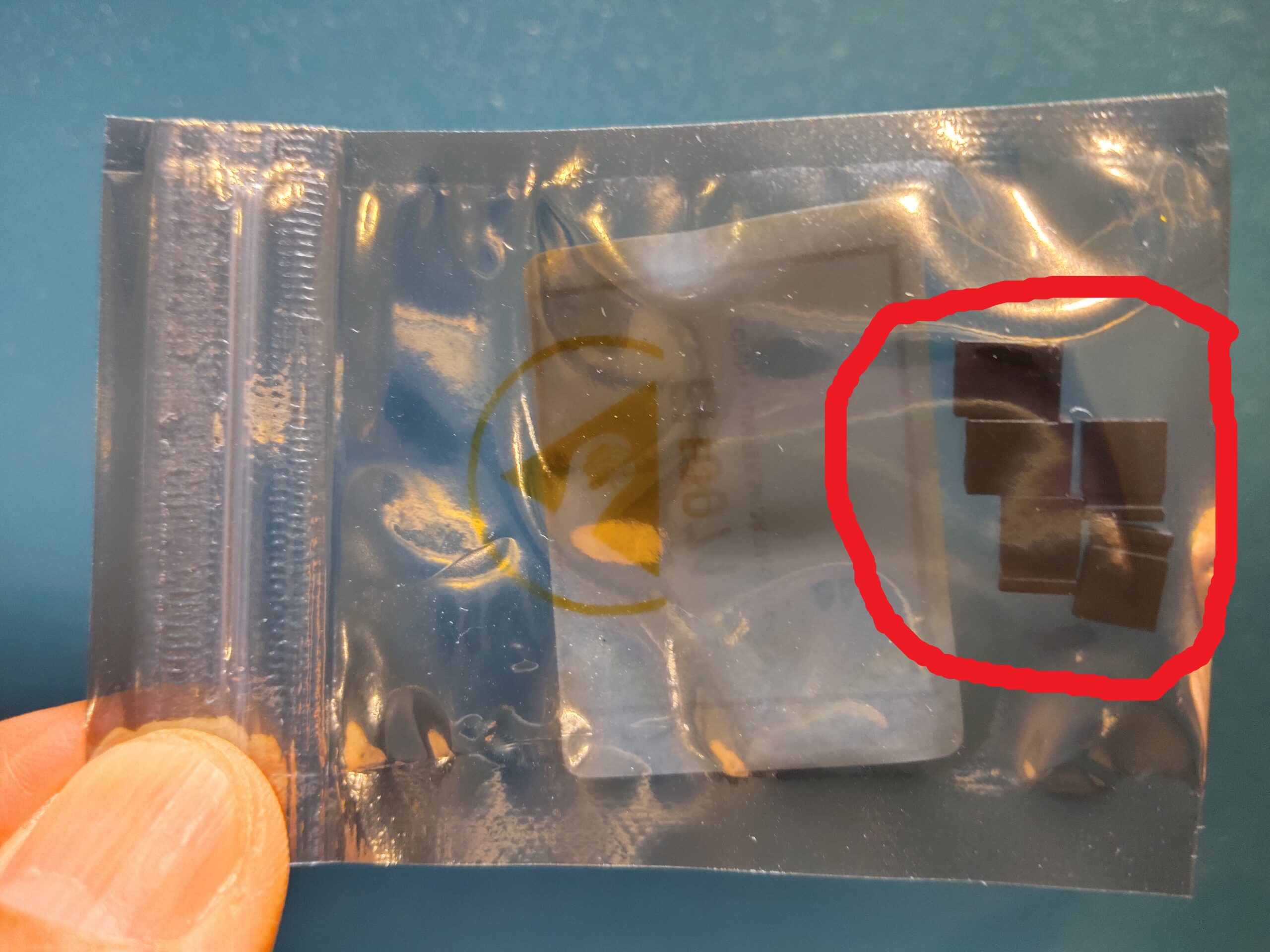

圖3 評估套件隨附包內的5個跳線帽（紅圈處）

評估板上之所以要有跳線帽，主要是一些接腳具有多重功效，一旦要變換功效時，原有評估板上的接線方式可能不適用，需要用跳線帽連接或斷開某些線路，才能將接腳用於其他功用。

舉例而言，評估板上已經連通一顆LED燈號（編號LED0），這樣要佔用一支I/O腳位（編號P0_14），若想將該腳位用於其他用途而不是用來控制LED燈號亮滅的話，可以把該線路的跳線帽（編號JP5）拔除，形同斷開原有的連接，如此就能重新規劃配置該接腳，其他依此類推。

另外也有一些跳線帽用於功能選擇，例如JP11用來選擇SWD、I2C的邏輯電壓準位，選擇3.3V或1.8V；或是要關閉、開啟某些功能，如JP1用於決定是否要讓MCU晶片引入參考電壓，裝上跳線帽表示要引入（Enable, EN），反之拔起跳線帽表示不引入。

或者，有些接腳可以用於電流偵測，拔起跳線帽後露出的兩個針腳就能用電流錶進行量測，因為MAX32662訴求低功耗應用，因此在評估階段即可能要量測運作時、待機時、休眠等不同狀態下的電流量。

其次是還有一片小片的電路板MAX32625PICO2，該電路板在整個套件內的角色是除錯器（Debugger，對岸稱為調適器），雖然相關說明表示該電路板也能用來評估MAX32625這顆MCU晶片，但此已屬附加價值。

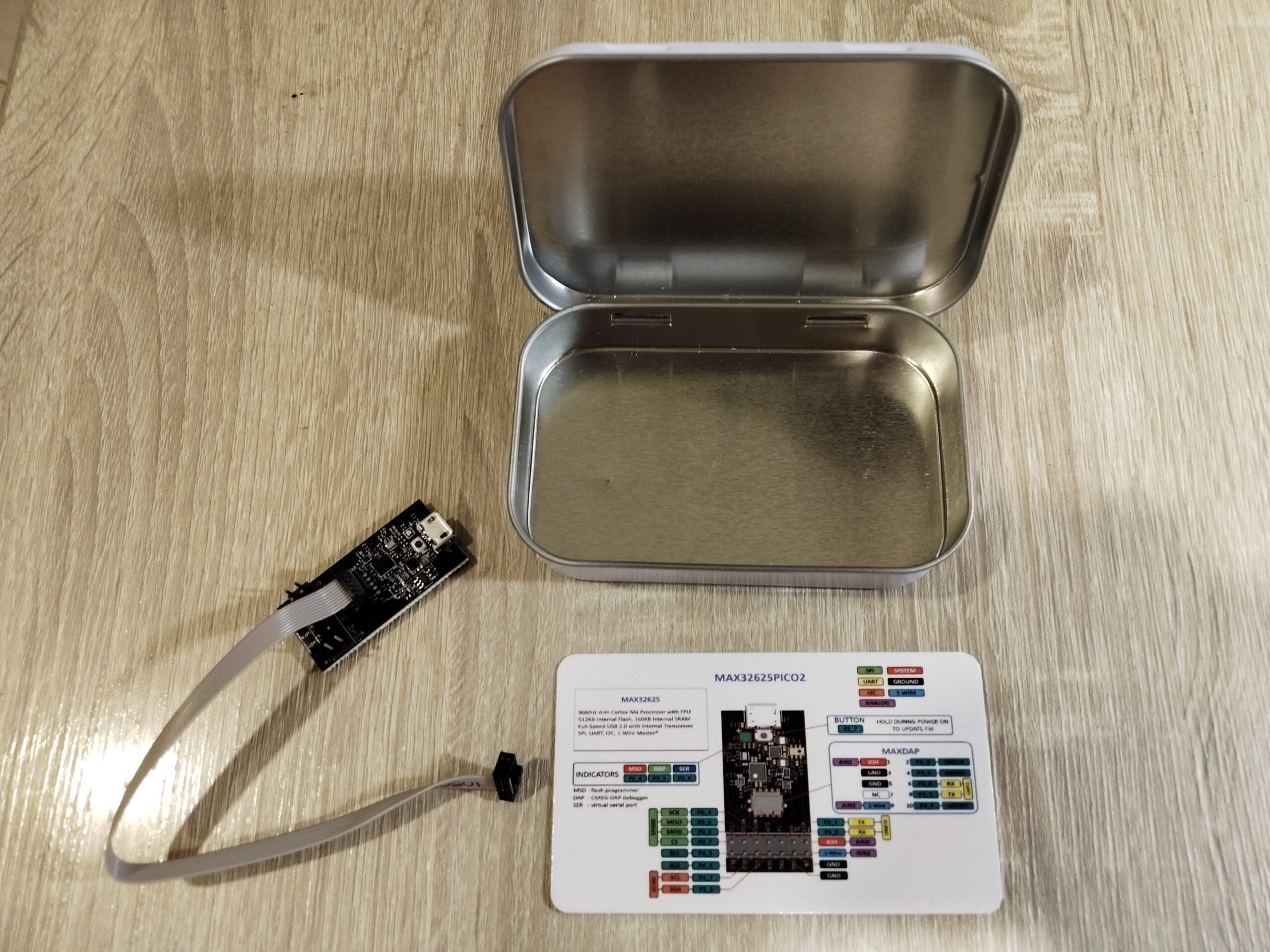

圖4 評估套件隨附除錯器，且放置在精緻的小鐵盒內，並有接腳配置圖卡以及與評估板連接的排線（筆者已接上線路）

除上述外，其餘的小配件即MicroUSB纜線（評估板透過USB取得運作電力，同時也是UART通訊傳輸）、除錯板與評估板間的訊號排線（Serial Wire Debug, SWD）等，以筆者實際驗證為例，評估板在電腦上被識別為COM4，除錯板則為COM5，相關驗證的訊息主要透過COM4的UART輸出。

註1：接上除錯板後，電腦會識別出另一個新加入的磁碟機，這時可能提示要掃毒、要雲端備份等，這些提示訊息都請趕快按取消，以避免影響後續操作。

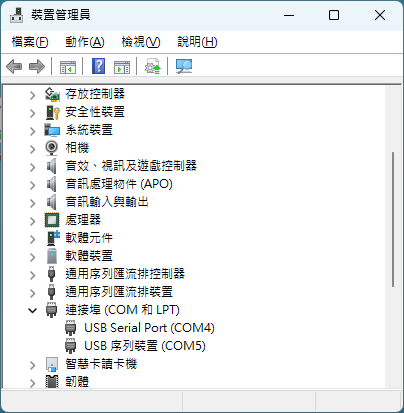

圖5 從「裝置管理員」檢視評估板（COM4）與除錯器（COM5）

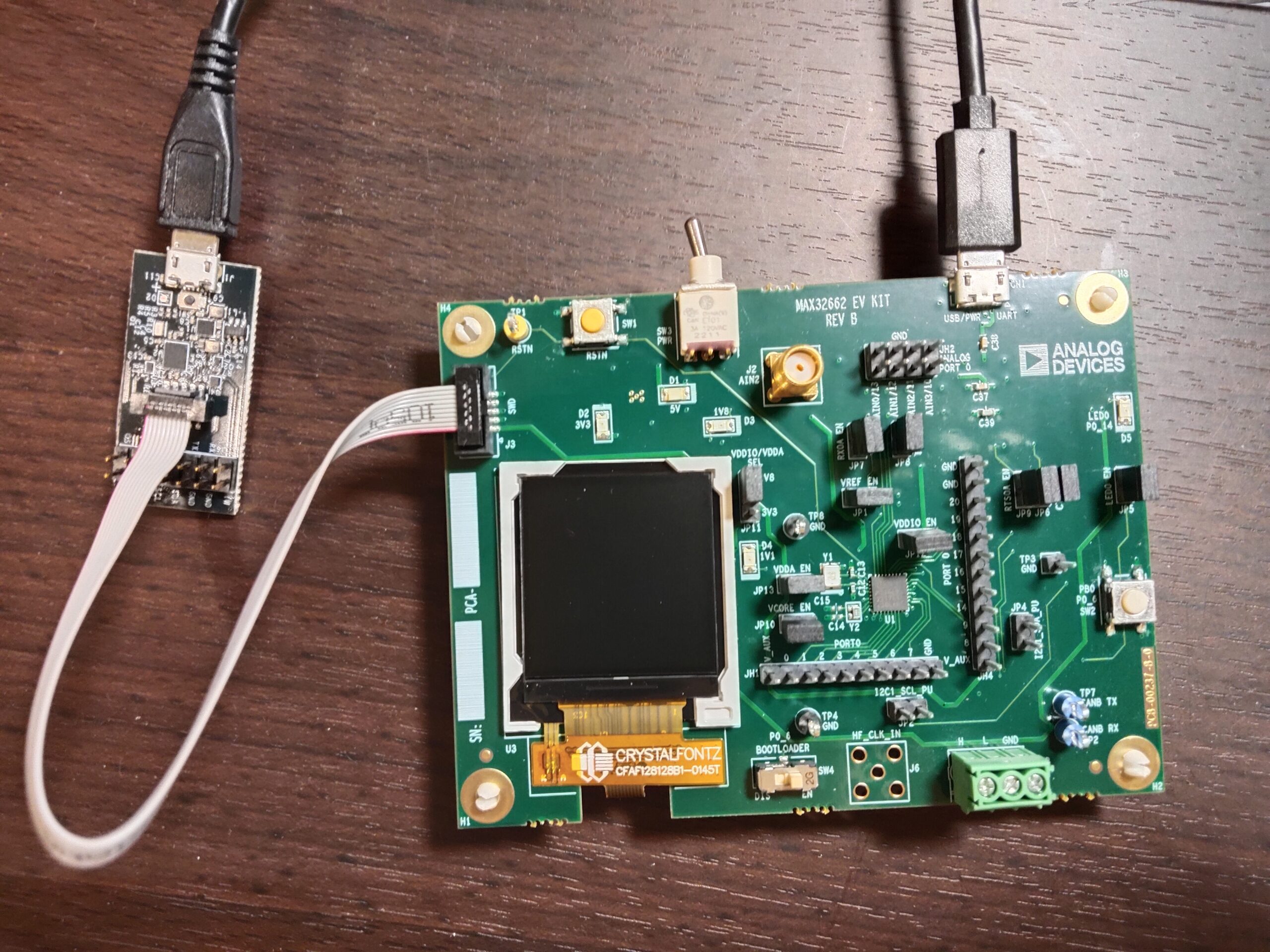

圖6 評估板與除錯器連接，而後兩者均以USB埠與電腦連接

接著是評估板主體，評估板上有電源開關、重新開機鈕（SW1）等，並有基本的LED燈號與可自行定義用的測試按鈕（SW2），而特色性的連接則有一個128 x 128像素的彩色TFT LCD螢幕，是以SPI介面與MAX32662晶片連通。

評估板上其他的特色性連接如提供CAN Bus介面，或有SMA連接器可連接類比輸入等，或已提供即時時脈（Real-Time Clock, RTC）所需的32.768kHz時脈。此外，MAX32662上總計有21支I/O接腳，雖然評估板上已有些預先配置，但透過跳線帽的連接與斷開，21支接腳均有機會重新自由規劃運用。

開發環境介面與操作步驟

MAX32662EVKit的主要軟體開發環境為MSDK（Maxim Micro SDK），是以開放原始碼專案日蝕（Eclipse）為基礎所發展成，ADI將MSDK放置於GitHub上供各方使用，最新版本為2024年10月，ADI官方網站也有提供MSDK。

近年來也有人習慣用VS Code（Visual Code）來開發，但必須額外安裝一些外掛（Plug-In，對岸稱為插件）及對應軟體（如編譯軟體、除錯軟體等）才能使用，相關的軟體ADI也放置於GitHub上。或者等待原廠或副廠推出以VS Code為基礎所發展成的新款軟體開發套件，如Arduino IDE 2便是如此。

MSDK有Windows、Mac、Linux版，有20MB下載後的線上連線安裝版，或是1.2GB的離線安裝版，筆者自身用Windows連線安裝。

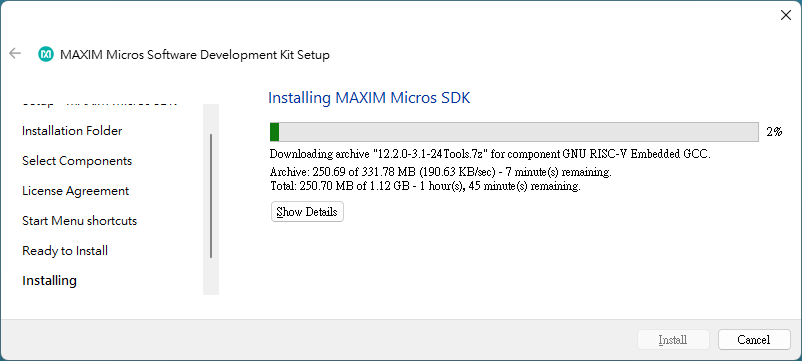

圖7 安裝MSDK的過程

註2：Windows若提示該軟體發行商不明，不建議繼續安裝，請忽略此訊息，選擇繼續安裝。

註3：MSDK離線版似乎找不到若干對應檔案，會中途安裝失敗。

下載與安裝MSDK後則啟動MSDK，初期會詢問您希望的工作區（Workplace），即是指一個專門放開發專案檔案的目錄（資料夾），這點可接受預設，甚至勾選下次別再詢問。

接著建立起專案，選單程序為File > New > Analog Devices Microcontrollers，之後建立一個專案名稱，名稱任意取，如「Hello」，而後會出現專案組態畫面，在此處依序選MAX32662晶片、EvKit_V1評估板、Hello_World範例程式，以及MAX32625_PICO配接器。

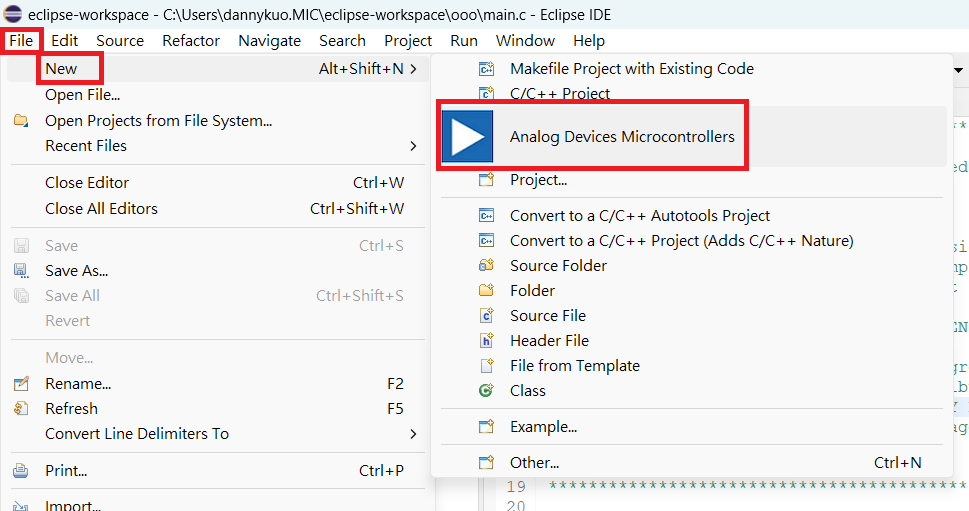

圖8 由左而右三個紅框程序來建立一個新的MCU專案

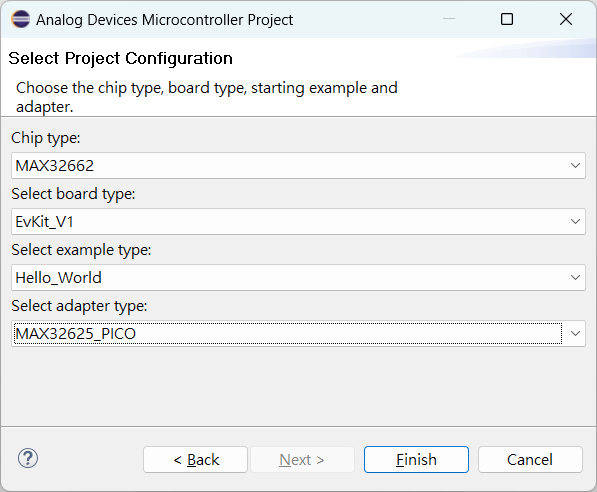

圖9 專案選擇的組態，包含晶片、評估板、範例程式、配接器型態等

實作案例示範

上述已經先選擇了Hello_World的範例程式，嚴格而論這是所有MAX系列通用的範例程式，或許因為MAX32662是初階定位的MCU，故依據MSDK線上使用者說明，此MCU並沒有其專屬的特色範例程式，其範例程式均來自MAX系列MCU共通適用的範例程式。

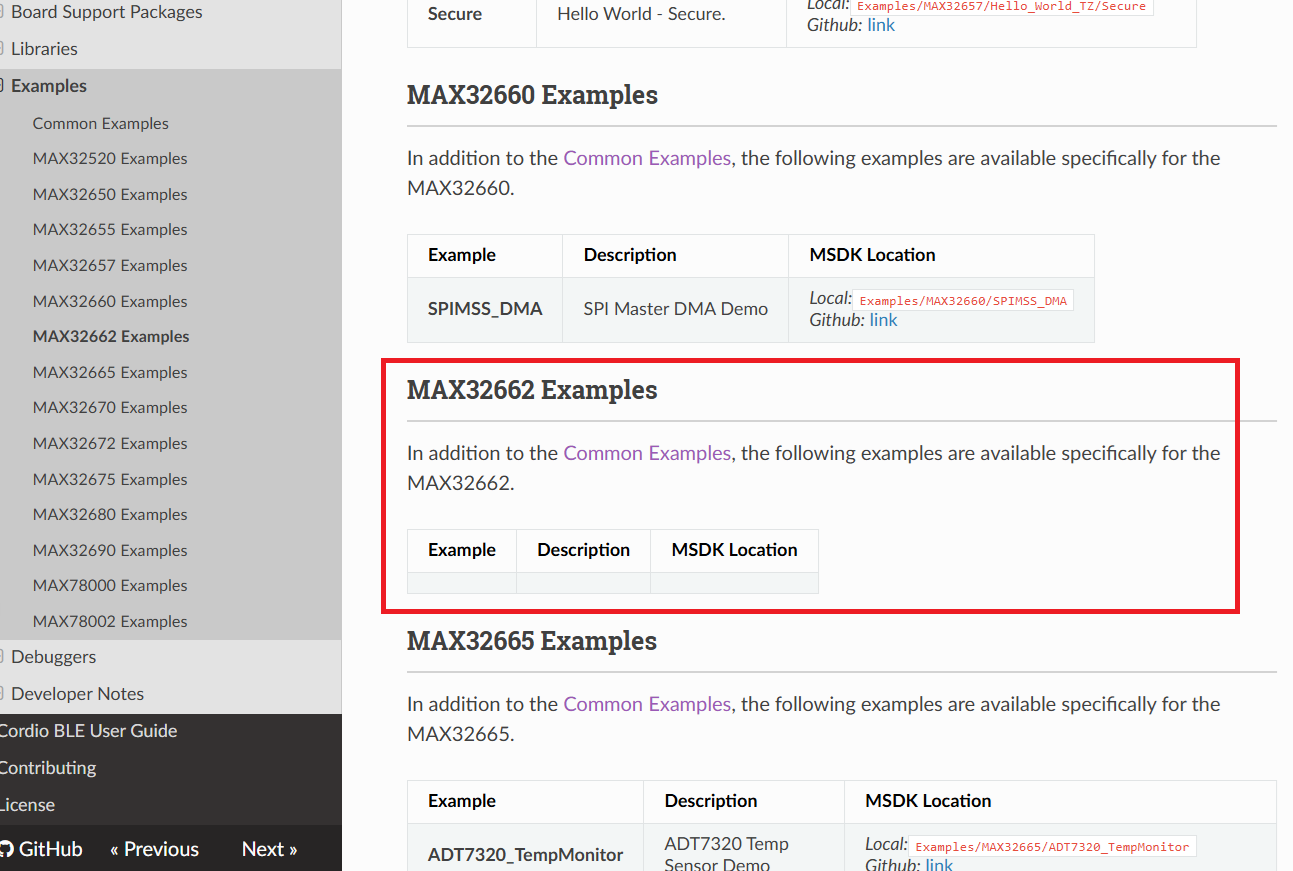

圖10 與其他MAX系列晶片相比MAX32662沒有專屬範例程式，而是使用所有MAX系列晶片共通的範例程式

由於Hello_World與其他諸多範例程式都會從電腦上讀回EVKit板上的UART傳輸內容，所以電腦上還需要安裝PuTTY之類的串列傳輸監督軟體，相關安裝不在此贅描述。

開啟PuTTY後，如前述開發板為COM4，故選擇連線COM4，速率選擇115200，如此便可以看到Hello_World產生的訊息，如果訊息已經跑過去也不要緊，按一下RESET鈕程式就會再跑一次。Hello_World範例程式也能讓EVKit板子上的LED一明一滅，也有Blink範例程式的意味。

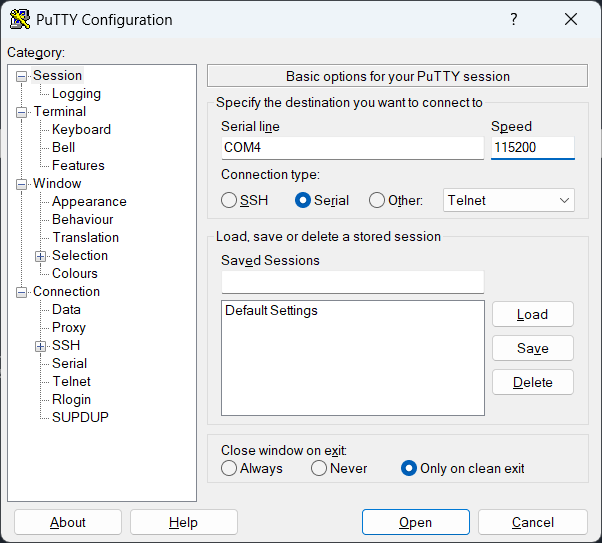

圖11 PuTTY組態配置選擇與評估板對應的COM4，速度選擇115200，然後按Open

圖12 Hello_World範例程式最先顯示Hello World!字樣，而後不斷輸出計數值，若按Reset鈕就會重新顯示字樣與重新計數

接著筆者也跑了一下名為Demo的展示範例程序，一樣會在PuTTY畫面中有資訊顯示，然後筆者也跑了一下CoreMark範例程式（CoreMark是由EEMBC發起、定義的嵌入式MCU/MPU效能測試基準），PuTTY畫面便會顯示測試結果的訊息，分數是230分，並且也顯示偵測到的相關狀態，如記憶體配置為靜態（MCU通常為靜態，通常要處理器才具備記憶體管理單元，從而讓記憶體配置變成動態）。

圖13 Demo範例程式會顯示時間，因尚未設定故從000:00:00開始計算

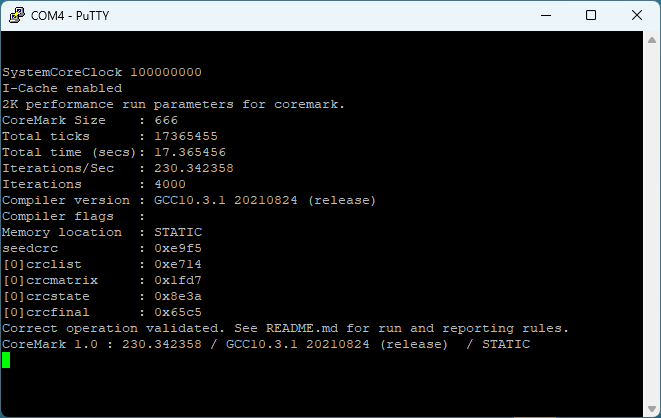

圖14 CoreMark範例程式執行完後輸出的訊息畫面

結語

最後，MAX32662EVKit既是適合穿戴式、物聯網、車用、工業控制等的MCU評估板，且其平價性、簡易性等特點，也很適合扮演初接觸MAX系列MCU開發的學習板。透過此次開箱與初步試煉，相信將有更多電子嗜好者、創客會想嘗試MAX系列MCU。
