【實作實驗室】電風扇按鈕故障無法運轉,自己來維修!

作者:實作派

阿信助教這次受朋友之託修了一台電風扇,症狀是按風扇面板的電源按鈕,風扇都沒動作,我猜應該是按鈕故障,理論上不難修。

電風扇控制面板

電風扇很好拆,底盤的螺絲卸下後,就能看到電路板,下圖是電風扇的控制電路,懷疑是按鈕故障的地方已經圈起來了。照片中的電路板我已經把線拆下來了,在拆線之前,我有先做個實驗,確認是否按鈕是兇手。

電風扇的控制電路(圖片來源:實作派提供)

按鈕故障檢測

為了確認是按鈕故障,我們必須做個實驗,把電源接上,注意此時手不要再觸碰電路板,因為上面有 110 V 的電壓,即便是風扇沒轉也別碰,因為電路板仍然有供電給中間那顆 MCU。

由於按鈕是兩個簧片構成,如果是按鈕的簧片氧化嚴重,造成按下沒反應,那我們可以拿個尖嘴鉗,手握住尖嘴鉗絕緣端的手把,利用鉗子的尖端金屬觸碰按鈕底部的兩個接點刻意造成短路,這一短路就等同於按鈕被按下;如果風扇轉了,就能確認整體電路沒問題,只是按鈕接觸不良。

我將按鈕下方的兩個接點用鉗子短路之後,風扇馬上就運轉了,因此我確認是按鈕故障,只需要更換按鈕就行了;可惜這一段忘了拍照片,相信聰明的你就算沒照片也一定能看懂。

按鈕的接觸電阻

雖然已經確認是按鈕 Tact switch 的問題,但我很好奇經過十幾年使用的風扇,難道只有一個開關有接觸不良的現象,所以我決定一個個測量按鈕的接觸電阻。測量按鈕的接觸電阻不需要將電路板上電,斷電後直接測量按鈕下方的接點就可以。

  • 電源按鈕

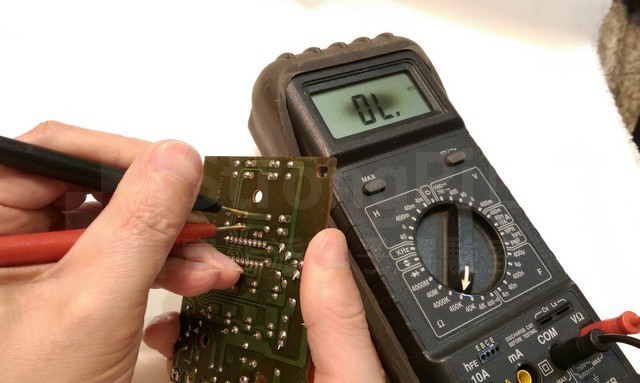

先來測量電源按鈕,將手指伸到電路板正面按住按鈕,另一手拿電極觸碰接點,果然三用電表的 400K ohm 檔位,馬上就看到 OL(Over Limited),表示電源按鈕的接觸電阻超過 400K ohm,這顆按鈕絕對有問題。

電源鈕—阻抗超過 400 K 明顯故障(圖片來源:實作派提供)

  • 風量按鈕

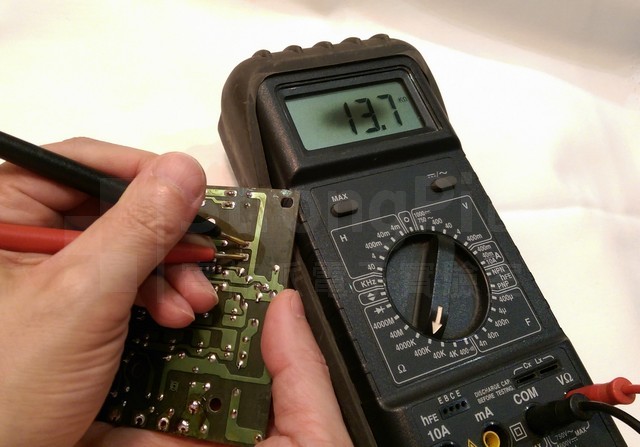

電源按鈕隔壁是風量按鈕,測量之後發現它是 13.7 K ohm,這個值算很高,所以風量按鈕也故障,需要更換。

風量鈕—阻抗偏高也算故障(圖片來源:實作派提供)

  • 定時按鈕

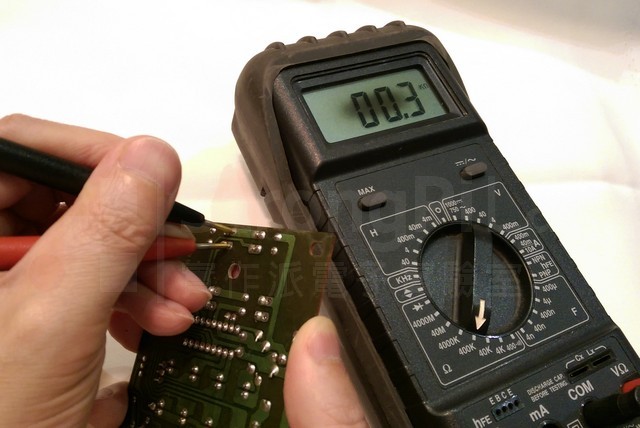

接下來要看定時按鈕,0.3 K ohm 跟前面幾個比起來算好很多了,也許還能動作,但這個按鈕若不換的話,阻抗將來應該只會越來越高,最好還是換一下。

風量鈕—阻抗偏高也算故障(圖片來源:實作派提供)

  • 自然風按鈕

這個按鈕的阻抗是最正常的,我猜是因為不太常用的關係,所以這一顆按鈕看來不用換。按鈕的結構有點像空氣的泵浦,每按壓一次都會讓空氣進出一次,按壓越多次,空氣中的水分與油氣就容易留在金屬接點上,時間一久就容易掛。

我可能還是會全部換掉,反正沒差那幾塊錢,全部按鈕換新心情會比較好。

自然風按鈕—阻抗正常(圖片來源:實作派提供)

  • 維修成果

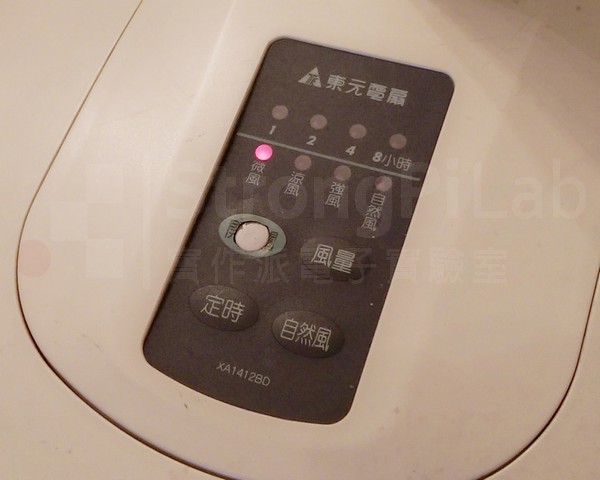

四顆按鈕換新之後,果然風扇就正常運作了,至於為何電源鈕會先壞,各位看看那個「開關」面板破損的樣子,就知道這個按鈕的使用頻率有多高了,以後大家都會自己修電風扇囉!

修好的風扇面板(圖片來源:實作派提供)

(本文經同意轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
