【Tutorial】LoRa G-IoT模組基礎應用教學

作者:李宗翰

IoT物聯網的時代來臨,人與人、人與物、物與物之間的通訊交流變得更加頻繁,資訊傳遞技術是實踐物聯網很重要的一環,但過去的技術功耗高、傳訊距離短,讓物聯網應用無法突破,LoRa技術將有效的解決問題,本篇文章將教大家LoRa技術的基本應用。

工欲善其事,必先利其器,在操作開始前先準備以下設備

1.Arduino Uno 開發板 x 1
2.麵包板 x 1
3.10K歐姆可變電阻 x 1
4.杜邦線公-公數條
5.GIoT GL6509 x 1
6.Raspberry Pi w/SD card x 1
7.安裝Arduino IDE開發環境

Part1. 將Arduino連結G-IoT模組

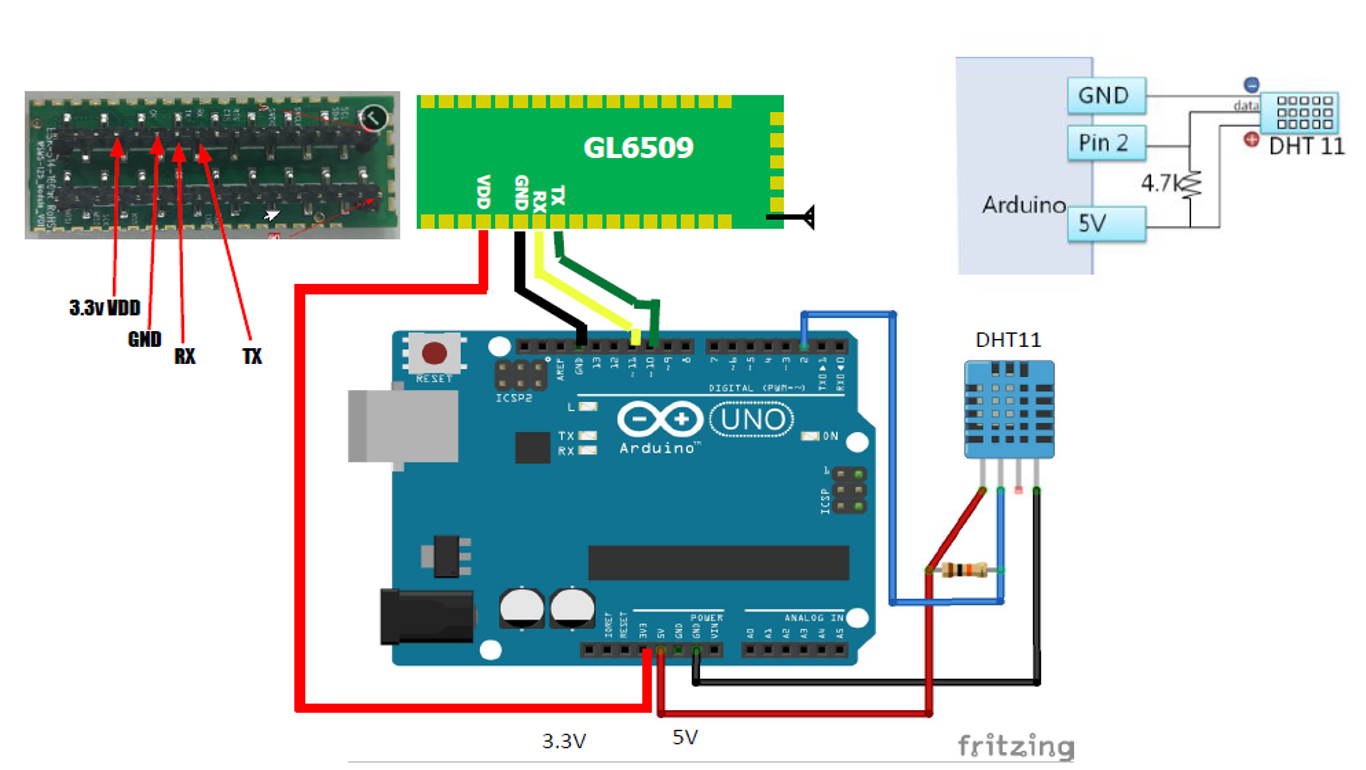

硬體線路連結圖

1.硬體安裝:依據下表所示連接線路。

Arduino連結G-IoT模組的接線方式。

2.軟體安裝:下載以下開源程式連結,並以Arduino IDE開啟。

https://github.com/giot-tw/Arduino/raw/master/Lab00_software_to_native_serial/Lab00_software_to_native_serial.ino

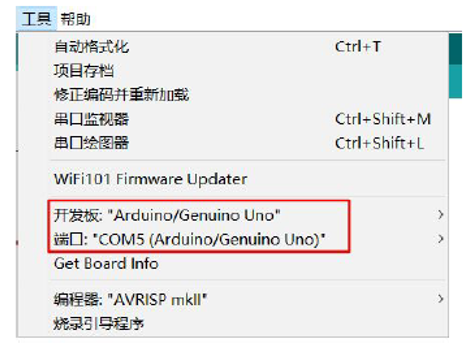

確認程式與開發板相連。

3.驗證:如下圖所示,點選「工具(Tools)」,開啟「串口監視器(Serial Monitor )」,輸入「AT」,若顯示「OK」代表成功將Arduino連結G-IoT模組。

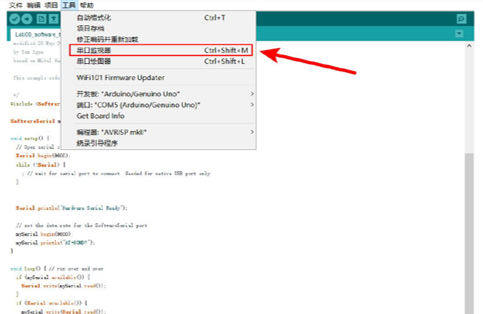

開啟「串口監視器(Serial Monitor )」。

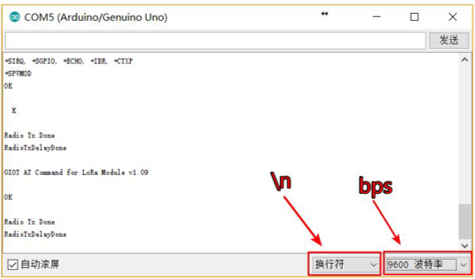

輸入「AT」,若顯示「OK」代表成功將Arduino連結G-IoT模組。

Part2. 設定Clould和Gateway

1.開啟GIoT MQTT Console(https://cust00-01.giotgateway.com/giot-mqtt/)

2.登入username:marty@browan.com;password:gemtek@1234

3.安裝安裝Python for windows 2.7.13(https://www.python.org/downloads/),確認 python.exe 在 %PATH% 裡,加入$pip install paho-mqtt指令。

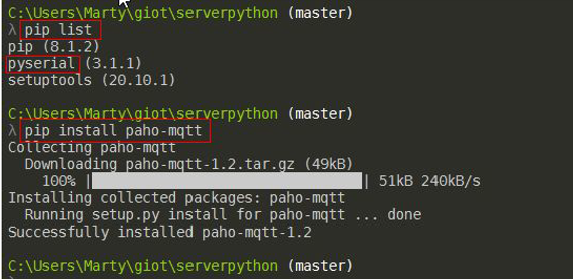

加入$pip install paho-mqtt指令。

4.進入 https://cust00-01.giotgateway.com/giot-mqtt/,將GIoT MQTT Console 模組綁定。

5.在https://github.com/giot-tw/ServerPython/blob/master/Lab01_MQTT_sub.py更改Topic、Username、passward。

6.在串口監視器(Serial Monitor )輸入「AT+DTTX」,驗證是否有跑出一筆剛剛發送的資料。

Part3. 運用可變電阻模擬訊號輸入

1.依下表接線方式,將可變電阻連接Arduino。

Arduino連結可變電阻的接線方式。

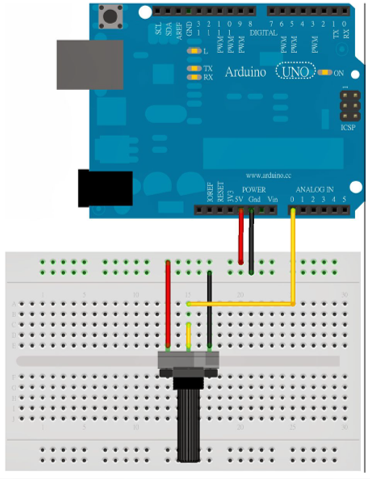

接線示意圖。

2.更改程式碼Topic,Username,Passward。

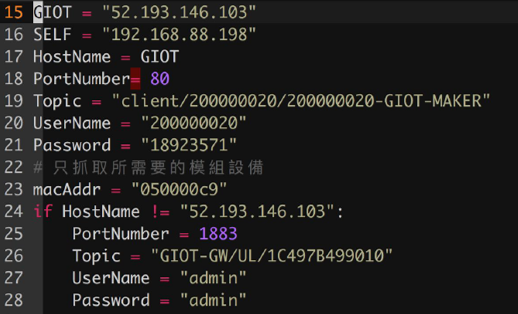

更改Topic,Username,Passward。

3.旋轉可變電阻,驗證資料是否正確輸入傳遞。

小結

相信到這裡大家都順利完成測試與安裝,物聯網技術是未來科技發展很重要的一環,LoRa低功耗、遠距離傳輸的特性可應用於生活中多項設施中,例如:智慧農業、環境監控、空氣品質偵測,想必大家都有許多創新點子,快將想法實踐吧!
