作者：實作派
冷氣遙控器今天出現了怪異的行為，無論我怎麼按，畫面都停留在同一個狀態。這個遙控器半年前也遇過電池漏液的問題，我有拆開來清理過，但這次沒有電池漏液，這是怎麼回事呢？
遙控器畫面停在某個狀態，對按鍵無反應（圖片來源：實作派提供）
電路板腐蝕
拆開外殼取出電路板後，發現電路板的銅箔有多處腐蝕，基本上我大概知道原因了，但無法確診。半年前這台遙控器曾遇過一次電池漏液，而且裝的是鹼性電池（鹼性電池的電解液主要成分是強鹼的氫氧化鉀，這東西漏出來的威力真的很強大，雖說是電解液感覺起來應該是液體，但是強鹼還是會混在空氣中，沿著遙控器內的縫隙，慢慢地蝕電路板）。
下圖中箭頭的地方就是銅箔被腐蝕的地方，原本應該是又平又綠的銅箔，有些地方變得粗糙，顏色也變成藍綠色了。

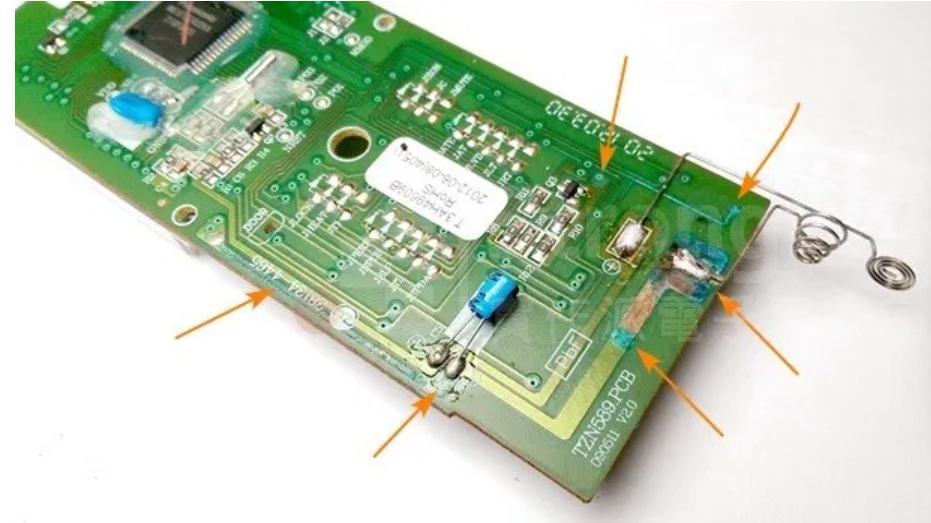

之前電池漏液被腐蝕的電路板（圖片來源：實作派提供）
如果你注意看就會發現銅箔遭腐蝕的位置，其實距離電池簧片有一點距離，因此可以知道強鹼的威力真的不容小覷。記得當時我在清理鹼性電池漏出來的粉末時，我已經盡量減少直接接觸了，但當下還是會覺得指尖有些微刺刺的感覺，妙的是過了這麼久，當我再次拿著這片 PCB 時，我的手指還是能感覺有些微的刺痛感，鹼性電池的電解液威力真的太強大了，難怪連按鍵的接觸銅箔也幾乎快掉光了，而且所到之處的材料都會變得脆脆的，下圖箭頭的地方就是明顯銅箔被腐蝕的地方。
遭強鹼氣體腐蝕的電路板正面（圖片來源：實作派提供）
電路板已經腐蝕，只能盡量清理
由於遭腐蝕的地方不只在電路板表面的銅箔，連同貫孔可能也遭殃，因此我只能把「看起來」有問題的地方先用 OK 線作跳接，盡量減少遭腐蝕的影響。下圖就是我跳接的地方，位置都是我猜的，用電表也量不出個所以然，因為量起來都是好的，也就是 trace 是 short 的。
利用跳線補償遭腐蝕的銅箔（圖片來源：實作派提供）
正面的 trace 也有腐蝕的現象，一路爛到貫孔，所以我補了一條線，希望能有用處。基本上這種已經腐蝕的電路板，只能盡量清理，無法完全修理，我根本不知道在哪個小地方被強鹼腐蝕了，如果能補的都補了還是無法改善，就只能放棄了。

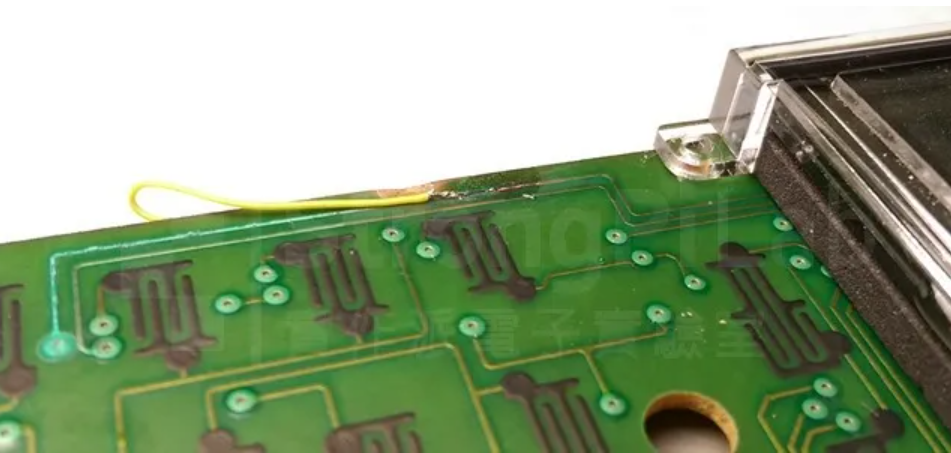

電路板正面跳接（圖片來源：實作派提供）
上電試機
全部跳線完畢之後，上電測試看看。
還好，真的被救活了！不過如果不是好奇心使然，下次再來一次我也不會想修，直接買副廠的遙控器來頂替就好，這修一次真耗掉不少精神。

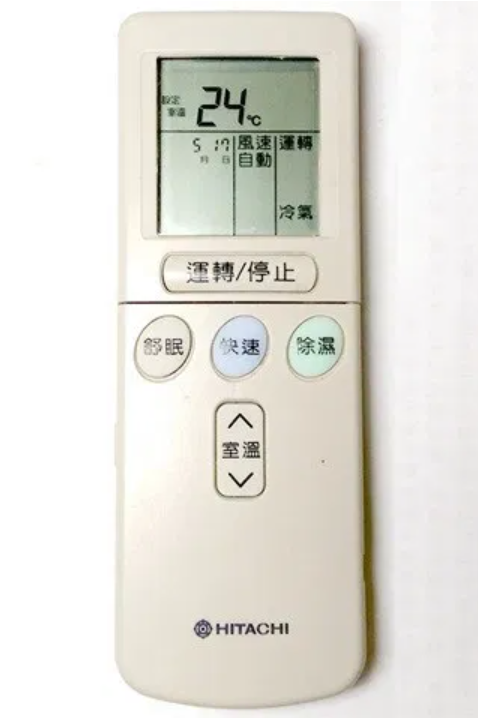

維修好的遙控器，又是一尾活龍（圖片來源：實作派提供）
（本文經同意轉載自實作派電子實驗室、原文連結；責任編輯：賴佩萱）
