以前做研究出差或是上課總是要帶電腦、各種零件及工具,有時候為了方便甚至需要螢幕或是鍵盤跟滑鼠。M5Stack 出的 M5StickC 內建許多感測器跟螢幕,也有可以接 Grove 感測器的接口跟 GPIO 腳位,而且小巧方便攜帶。

市面上或是網路上介紹的 AI 相關硬體,往往門檻過高讓人卻步,但使用 M5StickC 就可以用 Arduino IDE 或是官方提供的平台撰寫 Python,加上 M5StickC 有 Wi-Fi 跟藍牙通訊,花不到一千元就能輕而易舉完成一項簡單可愛的小專題。

(圖片來源:CAVEDU提供)

大部分使用 Arduino 的專案,在成品階段會使用雷射切割壓克力板或是 3D 列印來製作硬體外殼,通常需要花費不少時間跟費用,M5StickC 自備外殼幫大家解決了這個問題。而且還可以做許多有趣的作品,在看詳細規格之前先來看一些不錯的成品。

相關作品

1. 平衡車

2. 智能手錶及計數器

3. 拉霸機

4. 保全系統

圖片來源:source

硬體規格

M5StickC 是用 ESP32 Pico Chip 開發的,使用 5V 直流電源,USB Type-C 線供電,目前只有販售橘色外殼。

內建硬體規格如下:

  • 4 MByte Flash + 520K RAM
  • 6 軸IMU: MPU6886/SH200Q
  • 紅光 LED
  • 紅外線發射器
  • 麥克風
  • 按鈕 x2
  • TFT LCD(0.96 寸)
  • 電源/重置按鈕x1
  • 2.4G 天線:Proant 440
  • 80 mAh 鋰電池

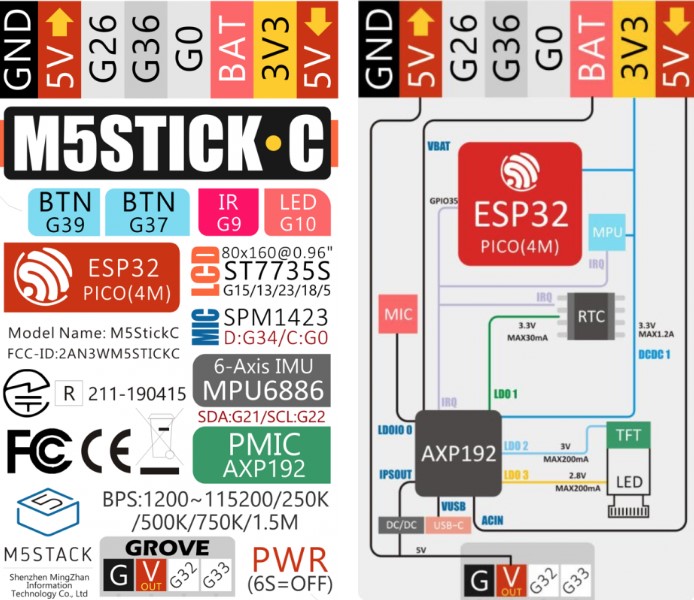

  • GPIO 腳位(如下圖所示)
  • Grove 接口
  • 有可穿戴及固定的外殼預留孔
  • 開發平台:UIFlow、MicroPython、Arduino

(圖片來源:CAVEDU提供)

ESP32 特性

  • 240 MHz 雙核 Tensilica LX6 微控制器,性能可以達到 600 DMIPS
  • 520 KB SRAM
  • 802.11b/g/n HT40 Wi-Fi
  • 一般藍牙跟 BLE
  • 霍爾感測器
  • 10x 電容觸碰功能接口
  • 32 kHz 晶體振盪器
  • GPIO 腳位皆支持 PWM/定時器 輸入/輸出
  • SDIO master/salve 50MHz
  • 支援 SD 卡

其他接腳相關的詳細資訊可以參考官網說明

官方提供的教學十分詳細,同時照顧到 Mac 跟 Windows 的使用者,而且除了英文之外有日文跟簡體中文可以選擇,照著做就能非常順利沒有遇到任何阻礙的完成。

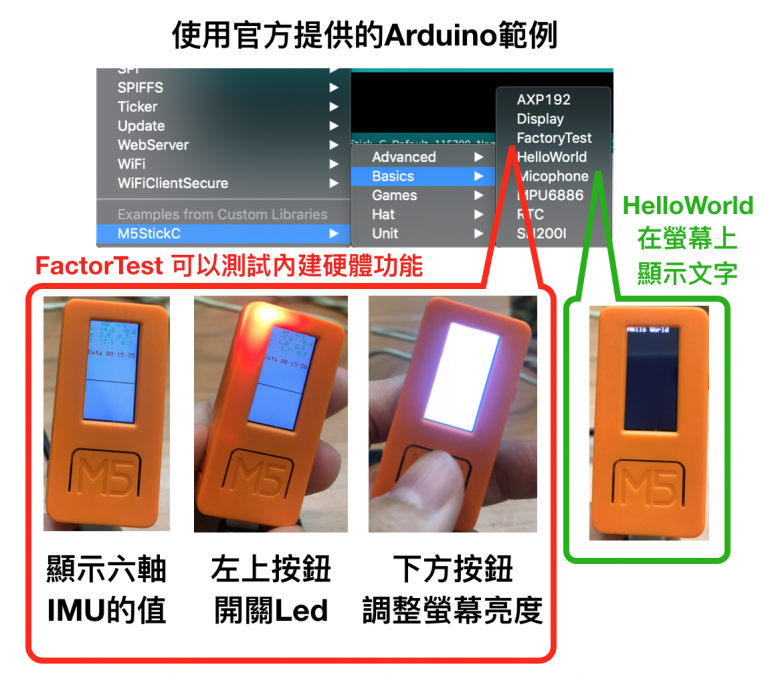

官方提供的 Arduino 範例成果:

(圖片來源:CAVEDU提供)

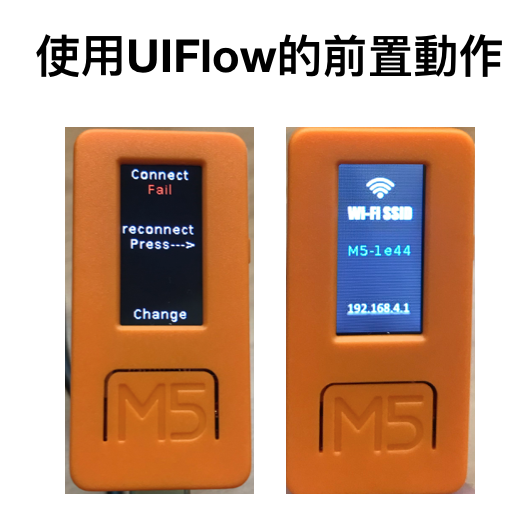

(圖片來源:CAVEDU提供)

除了教學跟研究外,也很適合用 M5StickC 來做小禮物送朋友,推薦不論是不是 Arduino 的原使用者都可以玩看看!

參考資料

  1. 官方教學文件
  2. 官方Github (除了英文版也可以切換成日文或是簡體中文)
  3. PID平衡車
