【實作實驗室】擴音喇叭只有單邊有聲音，反覆測試終於抓到兇手

Posted By StrongPiLab on 10 月 19, 2022 in 實作派StrongPiLab, 教學文, 電子學 | 0 comments

阿信助教有一台 30 年前的擴音喇叭，如下圖，最近只有右邊有聲音，看來又要好好 Debug 一下了。事實上這對擴音喇叭我幾乎每幾年就要維修一下，主要是針對旋鈕的部分，因為旋鈕很容易氧化接觸不良，不過這次症狀不太一樣，因為我才剛換好兩個月而已，看來有點棘手。

30 年前的擴音喇叭（圖片來源：實作派提供）

拆開擴音喇叭

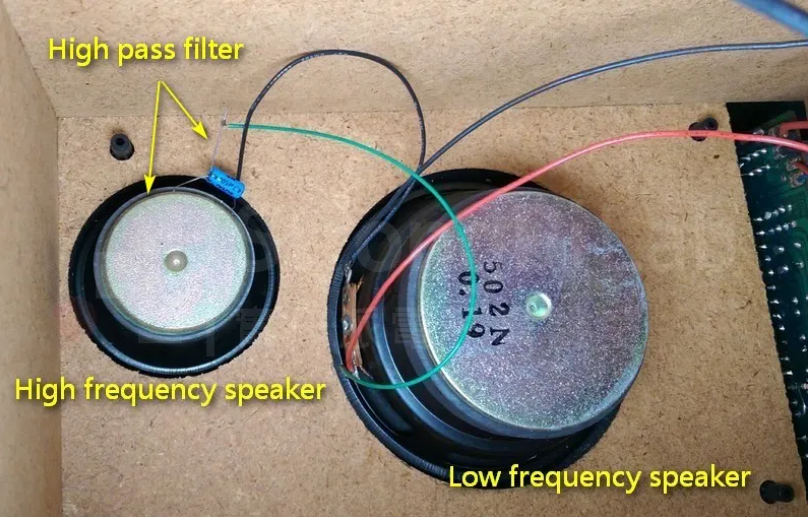

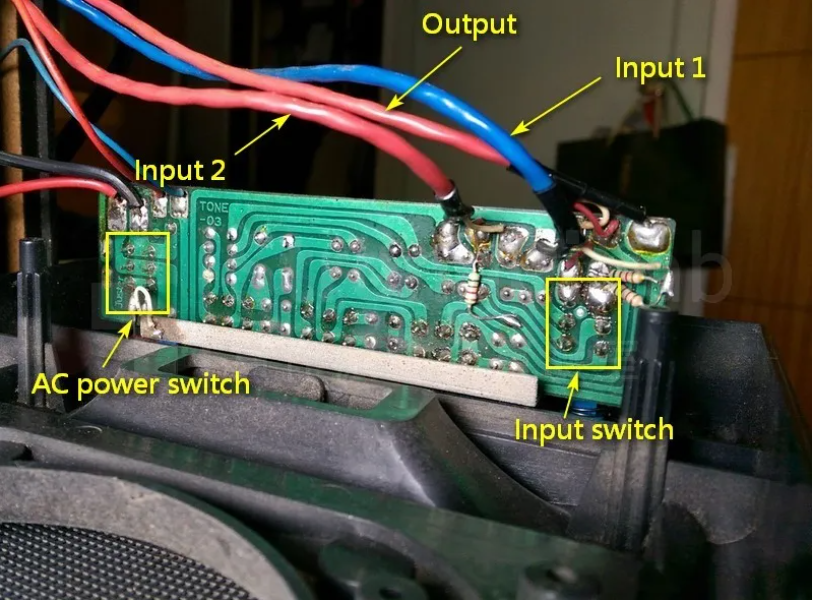

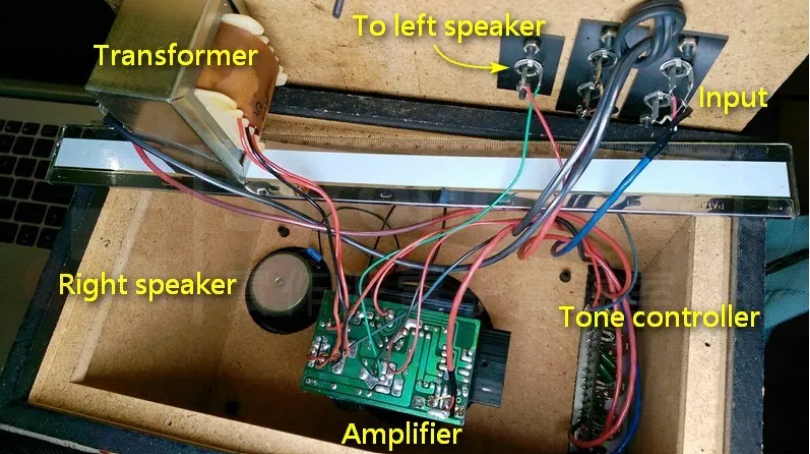

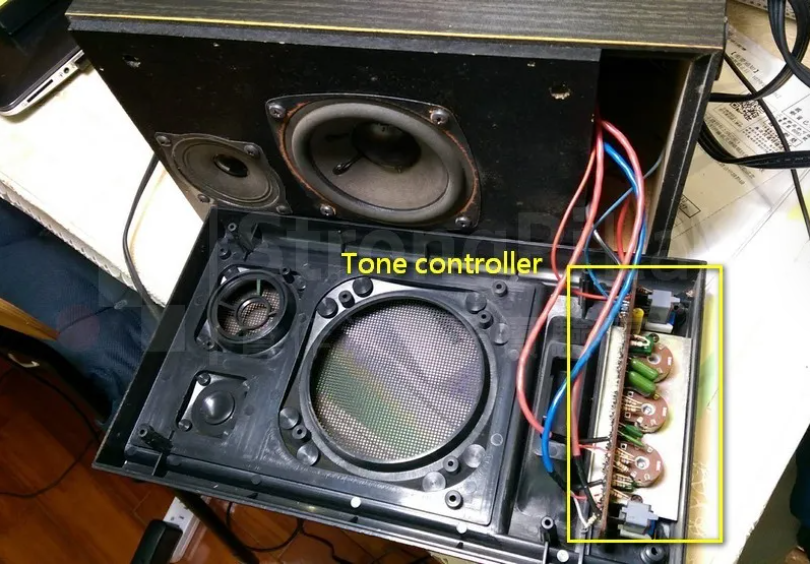

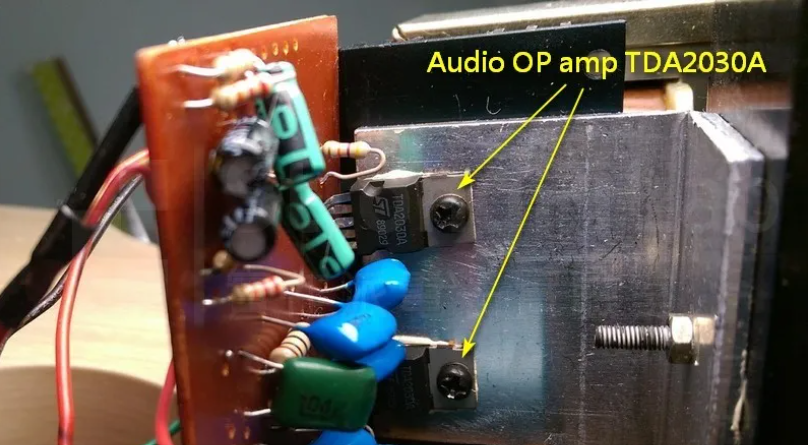

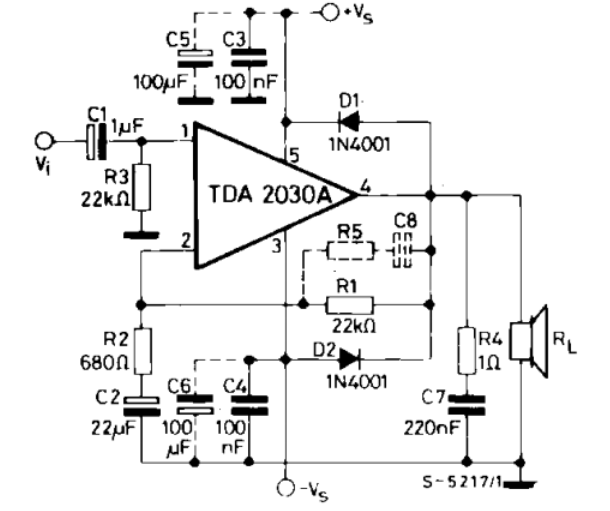

拆開音箱之後，發現它有一個傳統的線圈變壓器，主要用來提供電源，背後有兩組音源輸入端子，前面板則有高低音的控制器、音源切換開關以及電源開關，左右聲道的功率放大器電路都安裝在右邊喇叭的音箱內。
