【CIRCUS Pi】M5Stack 電子秤組裝步驟教學

作者/圖片來源: CIRCUS Pi

不知您是否看過「簡單3步驟!使用 M5Stack StickC 製作簡易電子秤」的介紹呢?若還沒拜讀請先補補課,因為本篇文章將進一步講解該如何將套件包中的 M5StickC IOT物聯網開發板、M5Stack 電子秤專用24bits A/D轉換器、秤重傳感器,以及其他五金零件組裝M5Stack 電子秤。

M5Stack 電子秤的影片如下:

首先,我們要清點 M5Stack 電子秤套件包內的零組件,包含:

1. M5StickC IOT物聯網開發板 x1
2. M5Stack 電子秤專用24bits A/D轉換器 x1
3. 秤重傳感器-5kg x1
4. 上層壓克力板(3mm) x1
5. 下層壓克力板 (3mm+5mm) x1
6. CVT-070 KSS 尼龍紮線帶 x1

五金零件:

a. M4x16不銹鋼沉頭內六角螺絲 x2
b. M4 不銹鋼平墊片 x6
c. M4x20 不銹鋼半圓頭內六角螺絲 x2
d. M4 不銹鋼螺母x2
e. M5x20 不銹鋼半圓頭內六角螺絲 x2
f. M5 不銹鋼平墊片 x6
g. 15x5x5mm 釹鐵硼圓形強力磁鐵 x1
h. M5 不銹鋼螺母 x1
i. M5x8不銹鋼沉頭內六角螺絲 x1
j. M6螺帽 x6
k. M6x15mm可調帶螺桿腳墊 x3

Step 1

使用M5x8不銹鋼沉頭內六角螺絲與M5 不銹鋼螺母連同圓形強力磁鐵將下層壓克力板(3+5mm)固定。

m5stack電子秤-1

Step 2

接下來將透過M4x20 不銹鋼半圓頭內六角螺絲與M4 不銹鋼螺母將 M5Stack 電子秤專用24bits A/D 轉換器固定在下層壓克力版上。

m5stack電子秤組裝說明-2

Step 3

接下來要固定荷重元,將M5x20 不銹鋼半圓頭內六角螺絲穿入下層壓克力板的相對應孔位,各套上3片M5不銹鋼平墊片,鎖進荷重元的兩個M5孔位。(注意:荷重元有M4、M5兩種孔位大小)

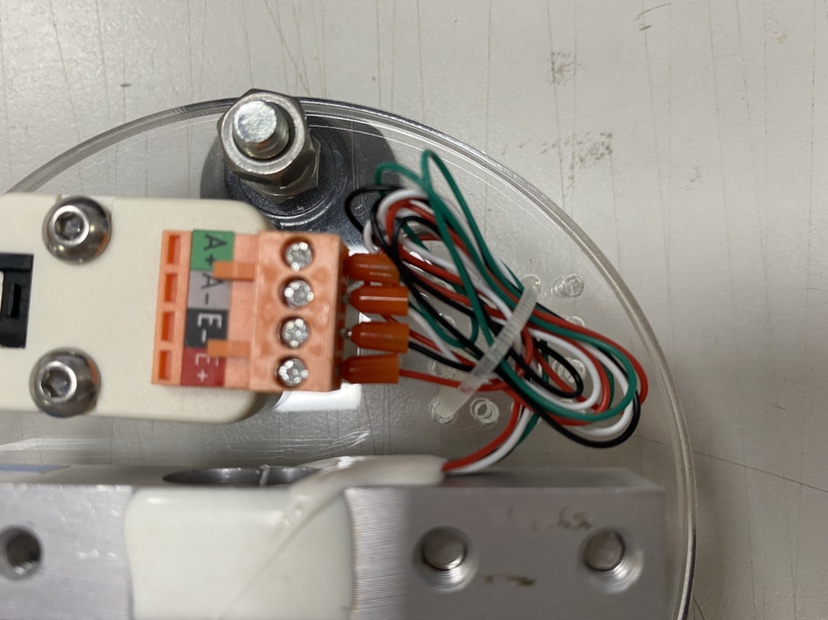

Step 4

先將A/D轉換器的4顆螺絲鬆開,並把荷重元延伸出來的4條資料線,根據顏色依序鎖入A/D轉換器,確認4顆螺絲都鎖好後,使用套件包內附的束線帶固定好數據線。(可以使用尖嘴鉗將多餘的束線帶剪掉)

Step 5

組裝腳墊,首先將M6螺帽鎖上腳墊,鎖上後穿過下層壓克力相對應的孔位,鎖上螺帽固定,這樣下層的電子秤配置就已經完成了。

Step 6

固定上層壓克力板,與剛才固定荷重元的步驟相同,只是這次是從正上方進行,使用M4x16不銹鋼沉頭內六角螺絲穿過上層壓克力板,並分別套上3個M4 不銹鋼平墊片,再從上方將M4螺絲連同上層壓克力板鎖入荷重元固定。

Step 7

透過Grove連接線接上M5Stack StickC,並且透過磁鐵固定,如此能方便調校參數或是設定。

M5Stack 電子秤大功告成!!

 M5Stack 電子秤完成圖

M5Stack 電子秤完成圖

除了M5Stack 電子秤外,我們還有其他關於 M5Stack 的應用與技術文章,請大家可以持續關注與多多分享我們的文章喔!

(本文轉載自CIRCUS Pi原文連結;責任編輯:林亮潔)
