作者：文創造設計工作室／張宇文
射擊類的遊具一直都是小朋友的最愛，剛接觸雷射切割的時候，文創造就研究過橡皮筋槍的相關結構，到幾年前開始思考，假如把射擊遊戲與環保理念做結合，設計出來的作品，不只有趣還具有教育性，於是誕生了《創客玩什麼》裡介紹的環保瓶蓋弓這個作品，後來也和澎湖創客基地合作設計了一款「海廢弩」，這些作品也獲得 Discovery 探索生活節、IPAT 國際遊戲協會台灣分會雙月論壇、台灣木質教育創作競賽等活動的邀請在各地參展過。
（圖片來源：文創造提供）
文創造一直以來有很多作品，因為後續有其他工作或沒時間研究就被打入冷宮。最近在整理之前設計的資料發現，先前設計過一個小型的投石器，當時的想法是想要設計一組桌上攻城遊具，包含投石車、弩車、高射砲等，但是當時只完成了投石器的部分，其他的因為別的事情，就不了了知，把這個計劃給忘了。
於是最近打算把這個計劃完整化，同時也透過這幾年的設計經驗，把很多當初的想法重新改良，其中最大的升級就是，將所有的發射物都改成「瓶蓋」版本。
由於之前設計過「海廢弩」，所以這次重起計畫，從「桌上型瓶蓋弩車」開始設計。
結構設計重點

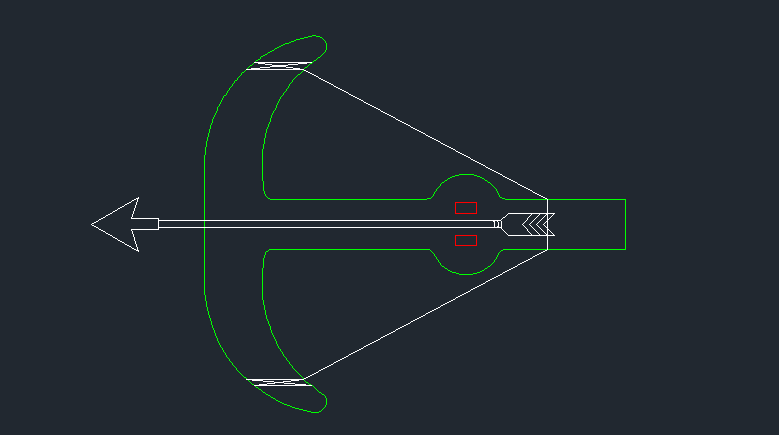

傳統的弩車，發射的是細長形的箭矢，如下圖：
（圖片來源：文創造提供）

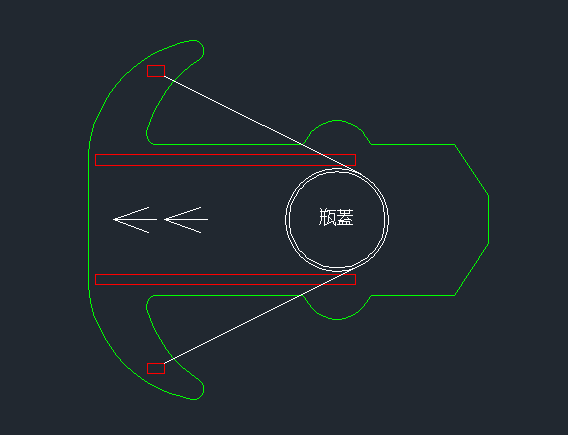

本次的設計將箭矢改為瓶蓋，所以在發射的軌道（導軌）上花了許多時間。
箭矢改為瓶蓋（圖片來源：文創造提供）

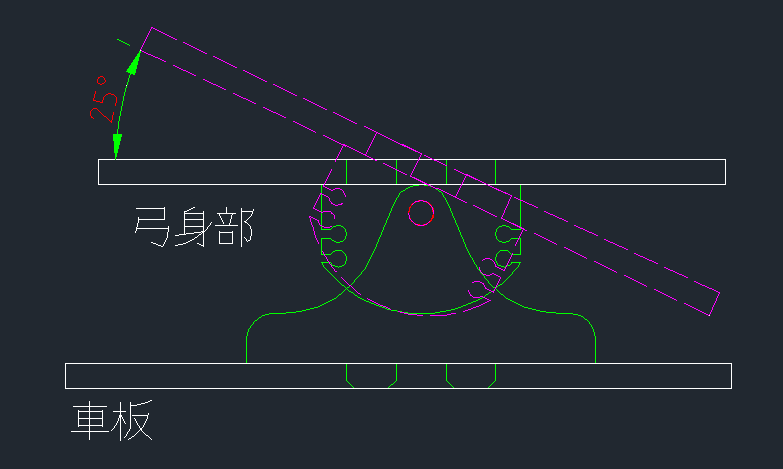

設計上分為弓身部與車體部，分別負責彈射與固定弓身，在連結處也做了可以微調角度的設計，另外因為是桌上型的作品，所以成品尺寸，抓在 15*15*10 公分以內，方便攜帶也好收納。
（圖片來源：文創造提供）
平面設計

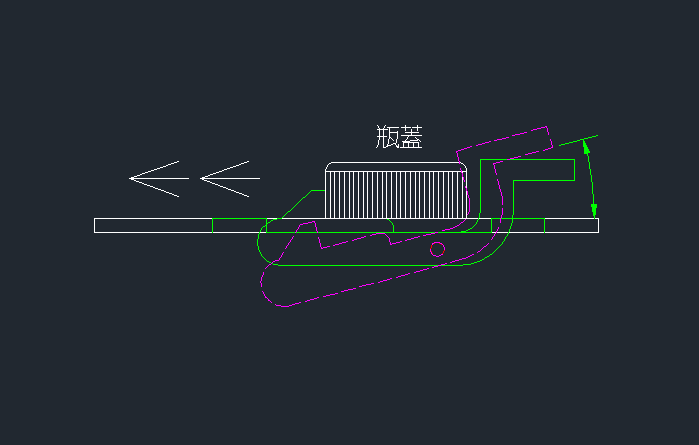

弓身的部分利用連桿機構與橡皮筋，將瓶蓋定位與蓄力，連桿的後面利用推桿的方式，讓發射的動作在操作上更方便。
利用連桿機構與橡皮筋，幫助瓶蓋定位與蓄力（圖片來源：文創造提供）

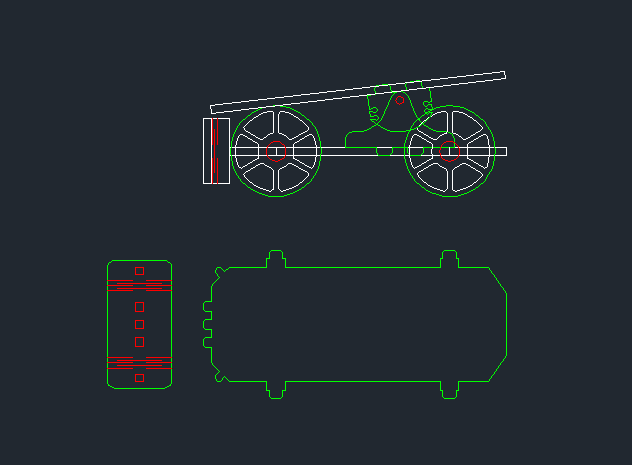

車體的部分，利用最簡單的設計方式，一個底板外加四個輪子，再加一個結合弓身部的連結座，另外為了讓車體看起來不要那麼單調，在前面再加一片檔板。
（圖片來源：文創造提供）
3D 建模

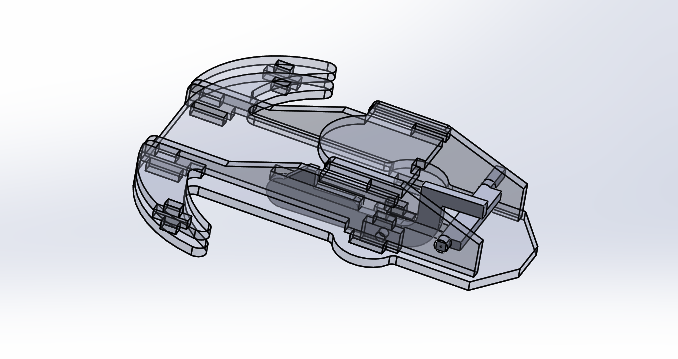

3D 建模最大的好處，是可以利用組合件的方式來檢查連桿的長度是否干涉。
（圖片來源：文創造提供）

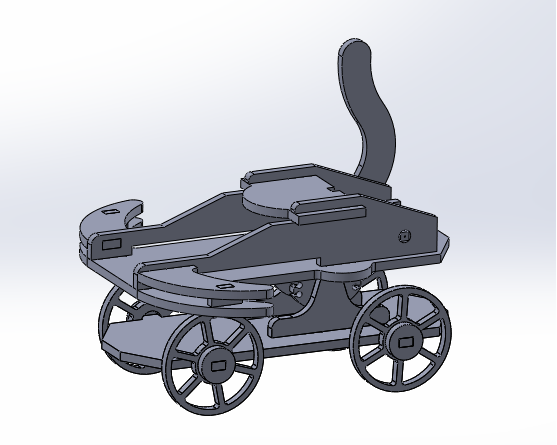

同時確認弓身部與車體部組裝後的比例與角度的範圍。
（圖片來源：文創造提供）
打樣

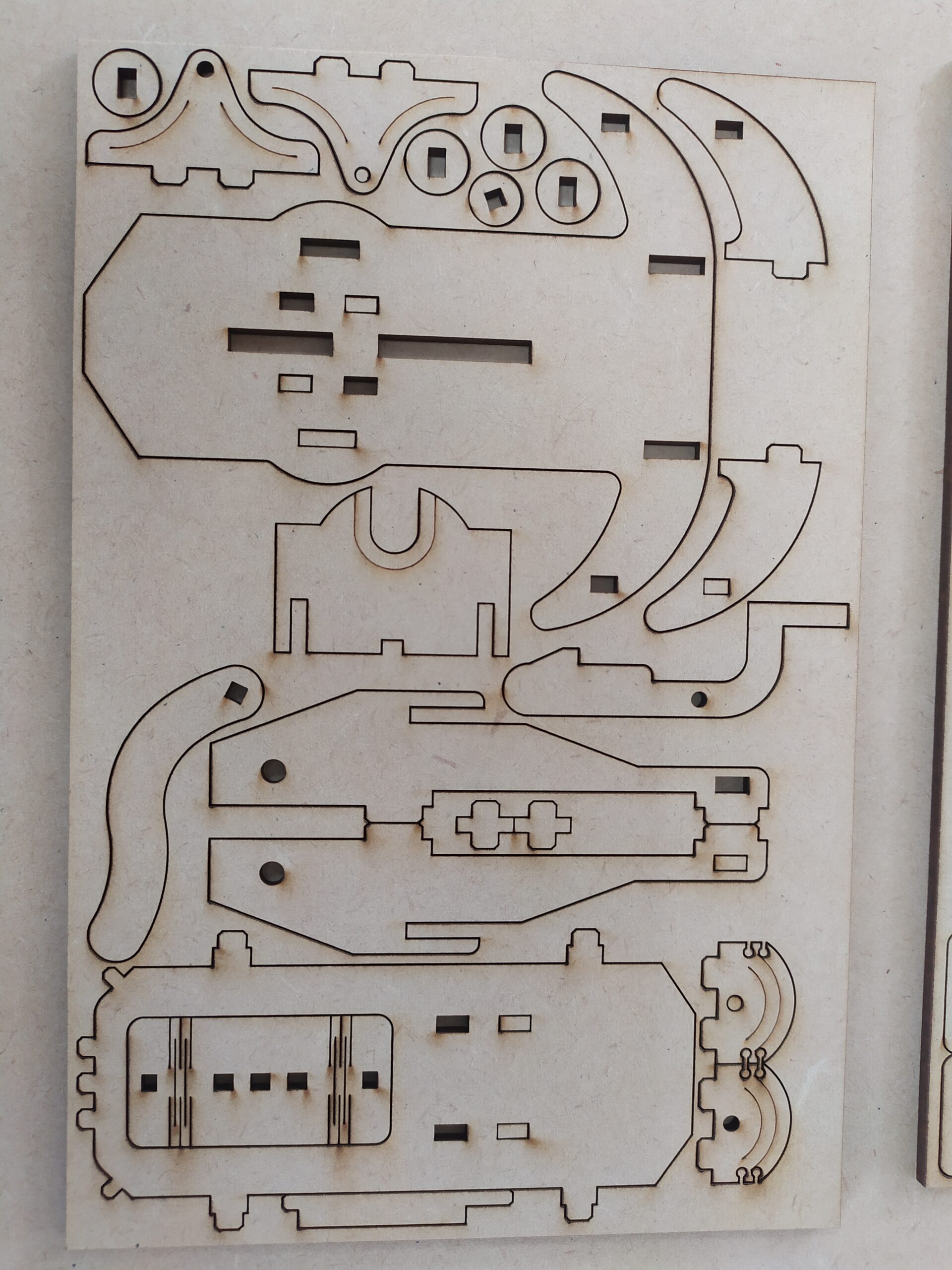

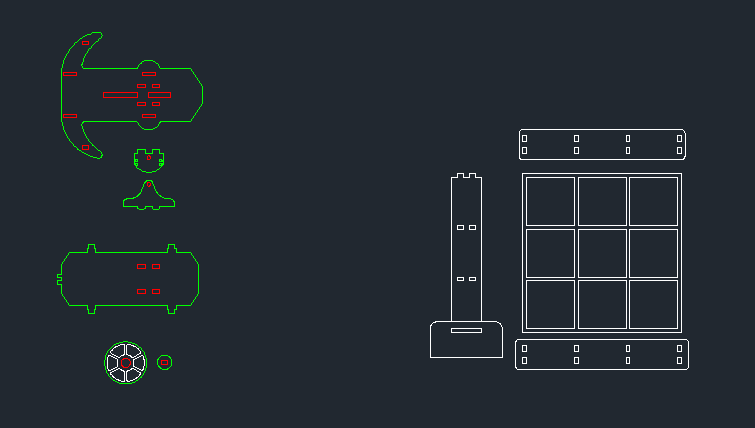

在打樣之前最重要的就是將平面圖進行編排與斷點設計，編排時可以透過共現的方式，讓雷切加工時更省時間與板材，斷點可以讓加工後的零件留在板材上，等到要組裝時再拆下來。
（圖片來源：文創造提供）
補充設計

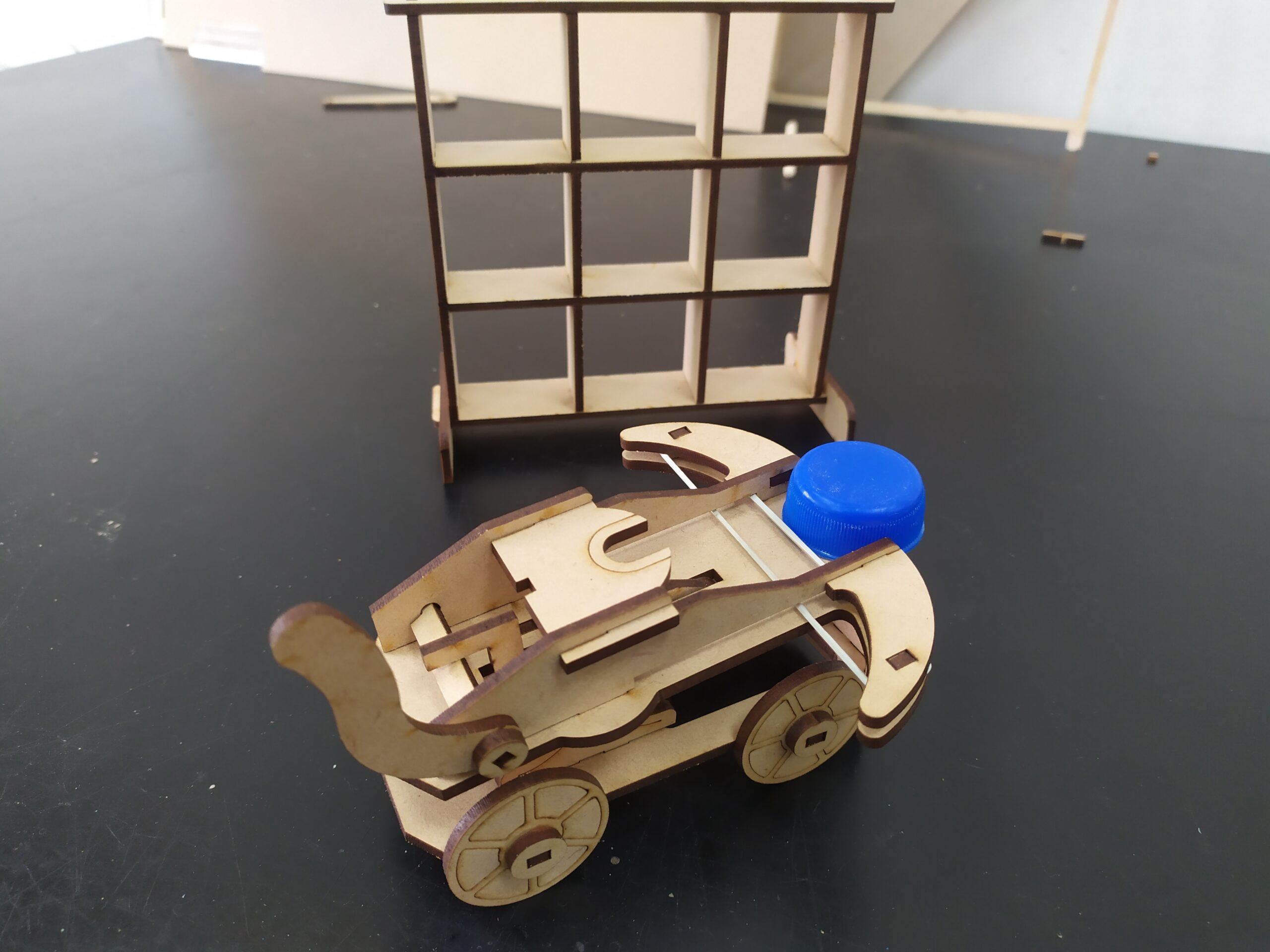

設計好瓶蓋弩車後，覺得應該要有一個靶，所以又設計了一個簡單的 9 宮格框架，可以在上面放瓶蓋，讓弩車射擊。
（圖片來源：文創造提供）
完成品

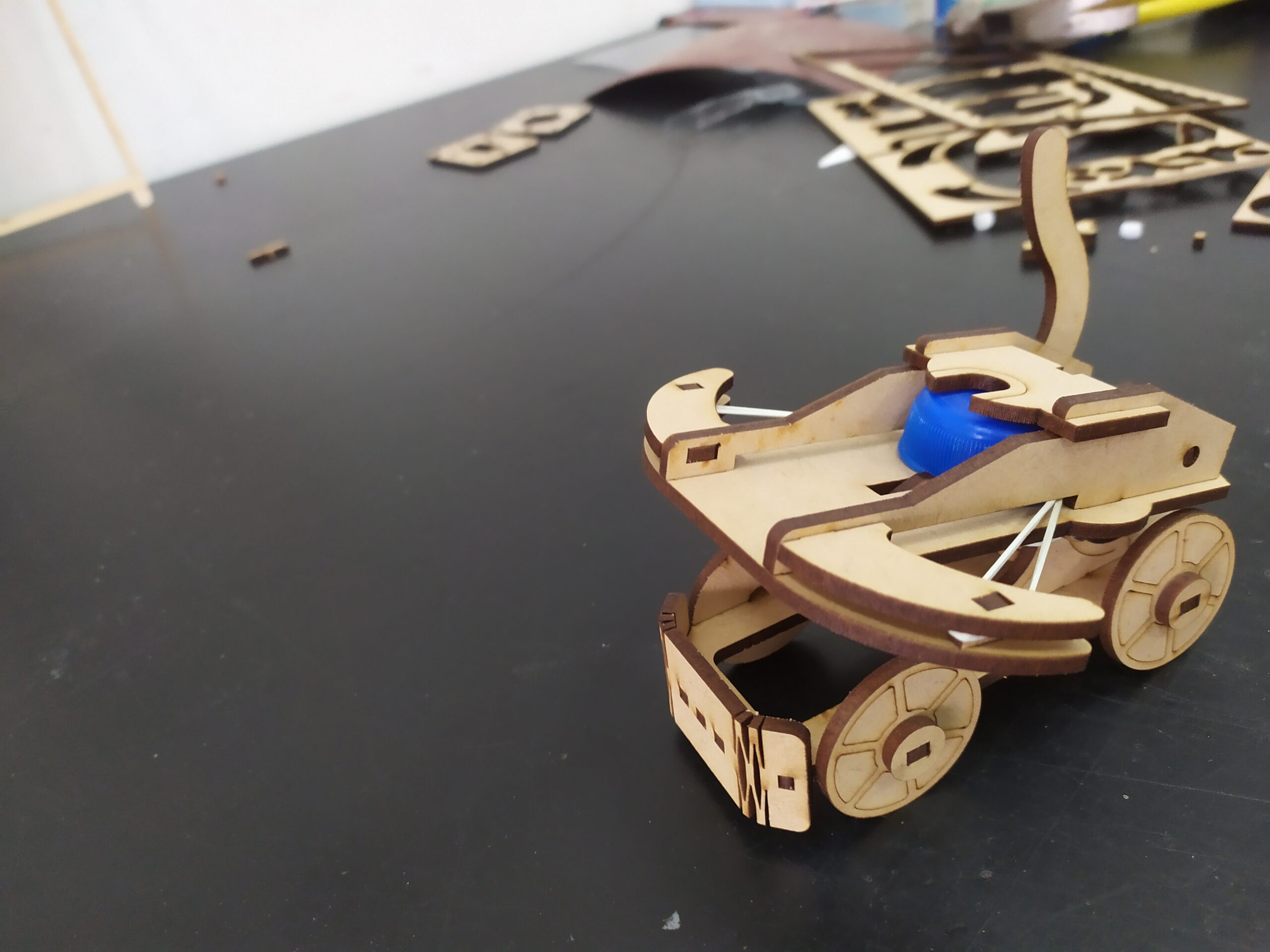

完成囉！
（圖片來源：文創造提供）
（圖片來源：文創造提供）
（圖片來源：文創造提供）
小結
最近因為工作比較多，很久沒有創作這種文創造風格的作品。
以本次的環保瓶蓋弩為例，透過遊具的遊玩過程，必須去收集瓶蓋，無形中讓玩的人順手將原本可能會被丟棄的瓶蓋再一次利用，並瞭解到許多廢棄物可能只是還沒找到再利用的方式，過程中他們未必認為自己在做環保，而這就是環保素養潛移默化的養成。
我認為透過遊具的再設計，能讓使用者獲得改善社會的素養；更棒的是，這些素養是在有趣的互動中形成的習慣，正是引導式教育遊具的設計方式，也是文創造設計的核心價值。
