現代人經常肩頸痠痛,為了舒緩疼痛,電療機是個不錯的選擇,我也買了一台,但是用了半年後,竟然有個 channel 罷工,理論上應該要送修才對,不過常看我文章的人應該知道我沒那麼輕易送修,所以我決定拆了它自己修。

電療機的內部結構

拆開後我發現它的構造其實很簡單,主要利用四個變壓器將電流感應到貼片。為了驅動一次側的電流,需要 4 個電晶體分別驅動變壓器,那到底是哪裡故障,使其中一個 Channel 沒有電流?照片在下面,大家來找亮點!

電療機的內部電路板 PCB in the electrotherapy(圖片來源:實作派提供)

電路故障點

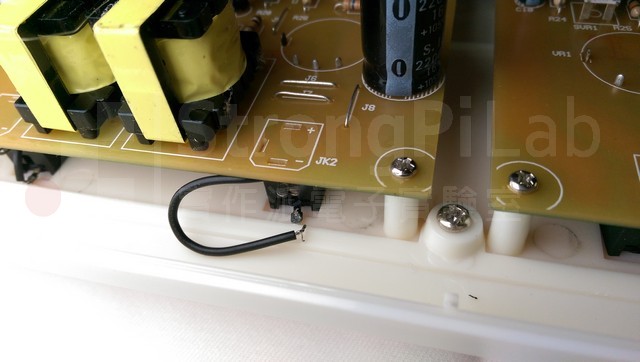

亮點就在於有一條線斷了,很扯吧!而且焊接的品質也太差,用了半年竟然會有這種問題?我其實可以接受潮濕生鏽等自然老化的因素,但是這種明顯沒焊好的問題,實在太不應該,當然我知道它出廠時應該是完好的,只是因為一開始的粗心,導致到客戶手中有問題。這樣成本其實很高,於是我趕緊把它補焊起來。

電療機插孔斷線 Broken wire in electrotherapy(圖片來源:實作派提供)

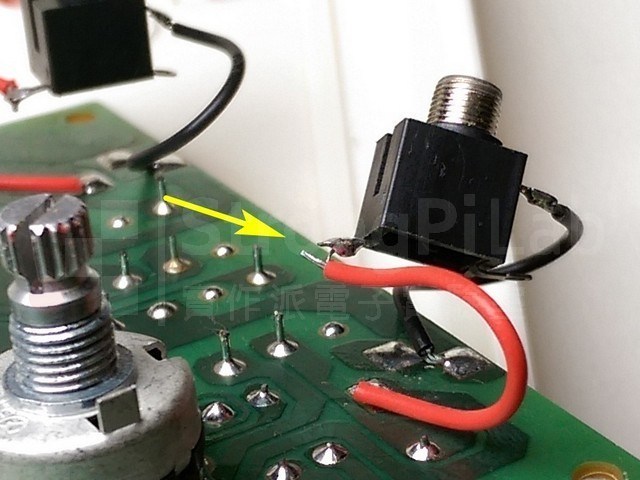

遇上這種問題,讓我有點擔心,於是就順便把其餘的插孔檢查一番。將電路板翻過來後,不看還好,一看昏倒,原來還有另外一個 Channel 也搖搖欲墜,只剩一條細線黏著插座,因此我也趕緊重新焊接補強。

插孔焊接品質不良 poor soldering(圖片來源:實作派提供)

令人意外的測試

單單就產品本身的設計,其實我沒有太多意見,只是做出來的實體,如果會這邊斷一下,那邊斷一下,使用經驗就不太好。把上面兩個焊點都補強後,我覺得就差不多了,於是我把機器組裝好後,做最後的整機測試。

沒想到測試之後,發現還是有 Channel 沒有輸出!真是見鬼了,我因此又把機器拆開檢查,怪了!拆開後竟然就有輸出!

這種裝好外殼會故障,拆開是正常的症狀,十不離八九應該又是接觸不良,看來看去也只有旋鈕嫌疑最大,因為這是個帶有開關的旋鈕,它的功能是轉到底時旋鈕會發出「噠」一聲,表示輸出斷路了。

於是我上電直接 live 測試,把貼片黏在手臂上,看看會不會有哪個動作讓手臂的酥麻感消失。當我轉旋鈕、嘗試啟動電療機,一開始很正常,肌肉開始收縮,當我繼續轉旋鈕把電流加大時,忽然酥麻感消失了,我馬上知道問題出在哪了,只是才剛想完電流又出現了,肌肉突然因此抽動了一下,真是嚇死我。

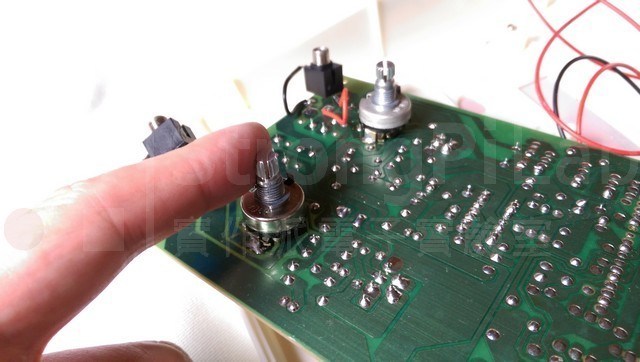

經過幾次來回測試,發現原來是這顆旋鈕可變電阻 VR 的問題,如下圖只要我將旋柄往右扳,電流就來了,這明顯是接觸不良,但病灶在哪裡?

VR 可變電阻接觸不良(圖片來源:實作派提供)

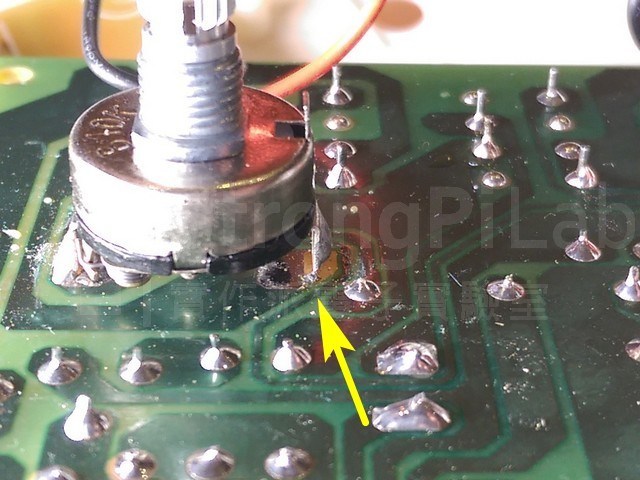

我把電路板拿起來左看右看,如下圖,發現…原來 VR 的開關腳位與電路板的焊接處,竟然沒有銅箔!這感覺是曾經有焊過東西,但後來被硬扯掉的痕跡,才會出現基板本身的土黃色,否則照理說應該要是綠色的銅箔。

可變電阻 PAD 脫落焊接不良(圖片來源:實作派提供)

還好 VR 的開關腳位夠寬,就這麼剛好非常靠近旁邊僅存的銅箔,當時焊接的人可能也沒仔細看,稀哩呼嚕就上錫了,而且還剛好讓他焊上那一點點交接處,才會我一開始使用時是正常的,但經過我這麼一拆,又把 VR 轉來轉去,這脆弱的焊點就斷了,而只要再稍微施點力,焊點又接上了,這才造成了時有時無的狀況。

要解決這個問題就要補錫了,方法是把接觸點的焊錫弄多一點,才不會又斷了。既然有了這個經驗,當然也要把其他 3 個旋鈕 VR 接點也一起檢查才會放心,目前看來是沒問題了。

組裝之後再度測試,這次完全正常了,我想應該可以再用個好幾年吧,至於電療機的訊號波形與原理,我會寫在另一篇文章來介紹。
