【實作實驗室】冷氣遙控器故障維修DIY

作者:實作派

最近有親戚說他的冷氣遙控器不管怎麼按都在除濕模式,無法切換到冷暖氣,這可怎麼好呢?天氣這麼冷沒有暖氣很折磨人的,因此立馬幫他看一下(他有三台冷氣,廠牌相同,所以遙控器都長一樣)。

檢查遙控器電池

我第一個想到的就是電池,於是先把電池盒打開。裡面真是精彩,腐蝕得相當嚴重,應該是之前電池放太久漏液造成的,用砂紙或刀片磨一磨、刮一刮就可以改善。

遙控器的簧片最容易鏽蝕(圖片來源:實作派提供)

但我還是建議要把遙控器拆開來清除漏液的物質,因為這些物質會像瘟疫般沿著縫隙往內竄,進而腐蝕電路板,甚至把 PCB 上面的走線都吃光光,連電源簧片的焊點也會受影響,而造成遙控器的誤動作,像是變成只有一個鍵可以按,其他按鍵都沒反應等等的,遇到這種情況,我通常會重新焊過焊點。

只是在我刮除簧片的腐蝕後,遙控器依舊只出現除濕功能,看來電池不是兇手,應該是遙控器裡面有異常。

拆解冷氣遙控器

於是我二話不說先拆再說,慢慢將螺絲卸下來,有些螺絲會在保固貼紙的下方,通常這種時候都是過保固期的居多,當然如果你是新品故障,就儘管拆吧!有些遙控器沒有螺絲只有卡榫,這就比較麻煩,需要用細的一字起子插入上下蓋的接縫處扳一扳,試看看是否為卡榫,成功的話你會聽到一聲清脆的響聲,表示卡榫開了。

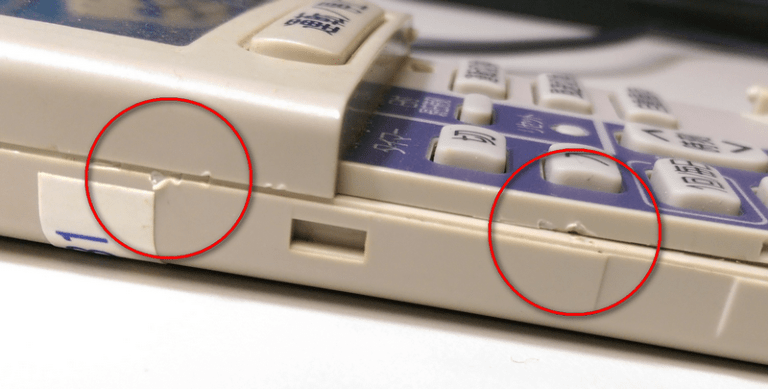

遙控器經拆解難免會傷到外觀(圖片來源:實作派提供)

經過這種折磨的遙控器,通常在邊邊會留下痕跡,不過既然修這是必經過程!

並非按鈕接觸不良

我修過的東西大約 99% 都是接觸不良居多,因此我推測這次應該也是某些按鈕接觸不良造成的,只是這三台冷氣遙控器的症狀都完全一樣,只有除濕沒有冷暖氣,我心裡想說這也未免太巧了吧!

於是我將遙控器拆開,用橡皮擦把按鈕下方的電路板擦一擦,再用衛生紙清理按鍵軟膠,裝上電池準備按鈕,結果竟然都無效,還是只能除濕,看來以前的經驗不管用。

重新思考 Debug

這下可好了,我望著遙控器亂按一番,發現當我按下「時刻」鈕,螢幕上竟然反映的是「溫度」,總算是發現問題所在了!

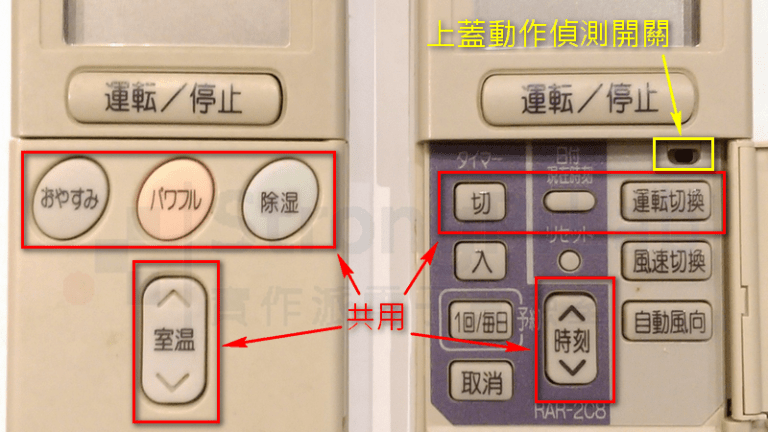

沒錯,這個冷氣遙控器有個蓋子,蓋子上有個「溫度」鈕,而這個「溫度」鈕與「時刻」鈕的位置是上下重疊的,表示這兩個功能共享同一個按鈕,而用來決定這個按鈕功能的關鍵,就在遙控器的蓋子!

偵測開關 detect switch 疑似故障(圖片來源:實作派提供)

這個蓋子的角落有個微微突起的構造,當蓋子闔上時會觸碰一個位於遙控器深處的開關,遙控器因此會針對蓋子的開闔,給予相同位置的按鈕不同的功能。

驗證 Detect Switch

我想應該就是這個位於深處的開關故障了,但身為工程師就應該要能確診,不能只有推論。

先介紹一下這種開關,它只有一顆紅豆大小,稱為「復位型檢測開關」,也就是用來檢測蓋子是否蓋上的功能,一些面板上有蓋子的家電也都會用到它。「復位」的意思是,按下去會彈起來恢復原狀,在動作特性方面,一般開關是 Normal(不按)=open(斷路),而檢測開關恰好與一般開關的動作相反,它是Normal(不按)=close(短路),也就是說你不按它的時候是導通的,你按下去反而不導通了。

有了這個概念後,我拿出電錶,測試看看在蓋子打開(沒按)的情況下,這個開關是否為短路,若短路的話,電錶會嗶嗶叫,可惜我試了半天還是靜悄悄,所以真相大白,確認是此開關失效,表示遙控器一直認為蓋子是闔上的。

(圖片來源:實作派提供)

果然,又是接觸不良,我那 99% 的經驗還真是屢試不爽。

尋找替代零件

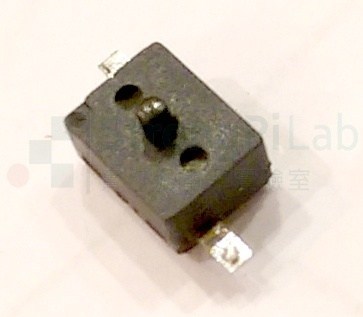

既然要換就一定要有零件,通常原廠的零件都是訂製品,我們要換只能在市面上挑個相似的東西替換。我把零件拆下來後(如下圖右),根據它的大小形狀去查詢,發現網路上販售的檢測開關似乎都沒有類似尺寸的,這真是傷腦筋。

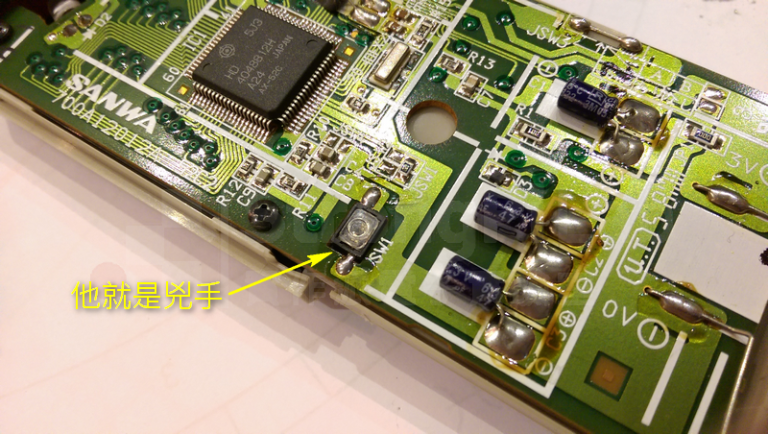

冷氣遙控器故障的兇手就是它(圖片來源:實作派提供)

我也搜尋了一些拍賣網站,發現有些人專門只賣冷氣遙控器,各式各樣的都有,雖然價格也不貴,但以環保的角度來看(電路板是個高汙染的產業),明明已經知道是這顆開關壞掉啊!難道要為了它去買個新的? 事情到了這個地步,基本上必須要做抉擇了,既然一定要修到好,買個新的遙控器似乎是比較好的決定。

沒得修只好換新的

話說回來,我最後到底有沒有修好它呢?答案是沒有,因為實在找不到適合的零件,我也不想在遙控器外面加裝個開關,這樣不如買新的。最後我在露天拍賣以「冷氣遙控器」為關鍵字搜尋,剛好有出現我需要的型號 RAR-208,而且價格也不貴,於是我就買了新的了。

小結

從拆開遙控器到現在花了不少時間,如果不是對於電子有興趣,應該不會為了一個遙控器分析這麼久。我忽然想到以前常聽到人家抱怨商家的維修費怎麼那麼高,但其實如果你自己有 Debug 的經驗,就會知道收費根本不是用在買零件,而是用來買專業人士的經驗,希望大家都能尊重專業、相信專業,這是目前這個社會大家都需要修的課題,在此僅以此篇文章分享 Debug 的過程,希望對您有幫助。
