【實作實驗室】電話雜音難處理,換個開關吧!

作者:實作派 Lab

拿起電話時,是否曾發現有沙沙的電話雜音,而且時好時壞,不管是換新的電話線或話筒線,雜音怎麼都消除不掉,更令人麻煩的是,帶去跟公司 IT 部門報修,在現場測試卻能正常運作,拿回家用了一陣子雜音卻又出現,真是惱人啊!別擔心,讓實作派告訴你怎麼修好它!

問題出在掛勾開關

根據阿信助教多年的經驗,雜音這種東西十有八九是「接觸不良」造成的,電話的雜音除了電話線受潮外,有絕大機率是話機本身的問題。

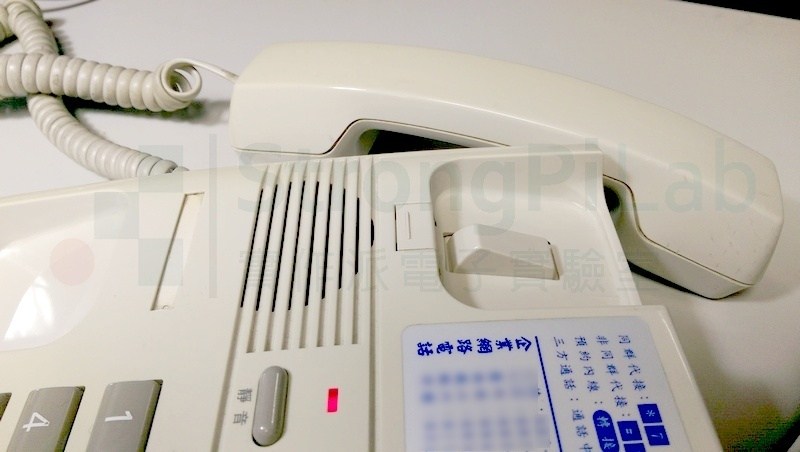

常見的家用電話(圖片來源:實作派提供)

如上圖,話機有一個掛勾(hook)用來放話筒,話筒放上去稱為 on hook,拿起話筒使用電話稱為 off hook,在這個按鈕下方是個開關(如下圖所示)。由於長年的使用,開關接點處會開始氧化、受潮、甚至電鍍層剝落,這些現象便會增加接點阻抗,並且以不規則的形狀出現在金屬接點上。

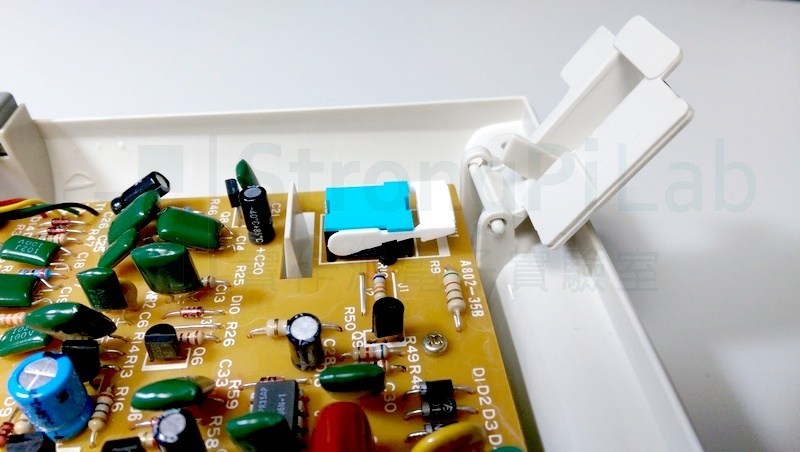

掛勾開關若接點阻抗不良會導致訊號不穩定(圖片來源:實作派提供)

由於這個 hook switch 直接串接在電話線上,因此若它的接觸阻抗不穩定,電話訊號就會直接受影響,而開關的彈片在接觸時就會因此造成接觸不良,因而產生了沙沙聲。

電話雜音的解決方案

基本上所有的有線電話,都採用 6 pin 的開關。只要把這個 6 pin 的電話開關(hook switch)換新的上去,就能解決問題囉!畢竟新的零件不會有氧化問題。但是一般市售的 hook switch 通常是廉價品,因此幾年之後也需要再換一次。

這類的消費型電子產品,產品週期很快,常常因為零件裡的金屬表面處理不夠好,例如電鍍層太薄、容易脫落或氧化等,我自己都會先買好一些 hook switch 封好放著,等沙沙聲又出現時馬上就可以換。

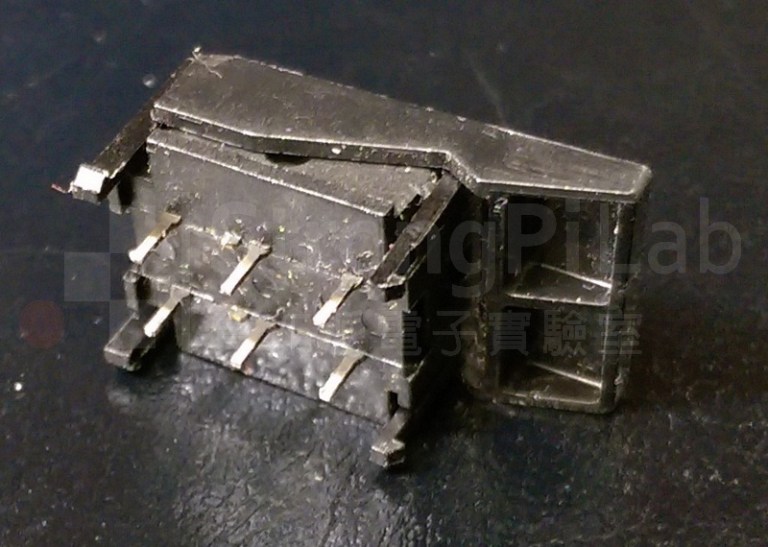

電話開關(圖片來源:實作派提供)

小結

這麼大的一台電話,其實噪音都來自這個開關。事實上根據經驗,幾乎所有家電的雜音,都是因為「接觸不良」造成的,也就是開關或簧片接觸的地方因長期使用導致接點阻抗增加,希望透過這篇的講解,有助於各位解決電話沙沙聲的問題囉!

(本文轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
