【實作實驗室】電吉他小常識！為什麼雙線圈的拾音器可以抗雜訊？

Posted By StrongPiLab on 3 月 8, 2023 in 實作派StrongPiLab, 教學文, 自造教育 | 0 comments

這次來說明雙線圈的拾音器，是怎麼做到抗雜訊呢？

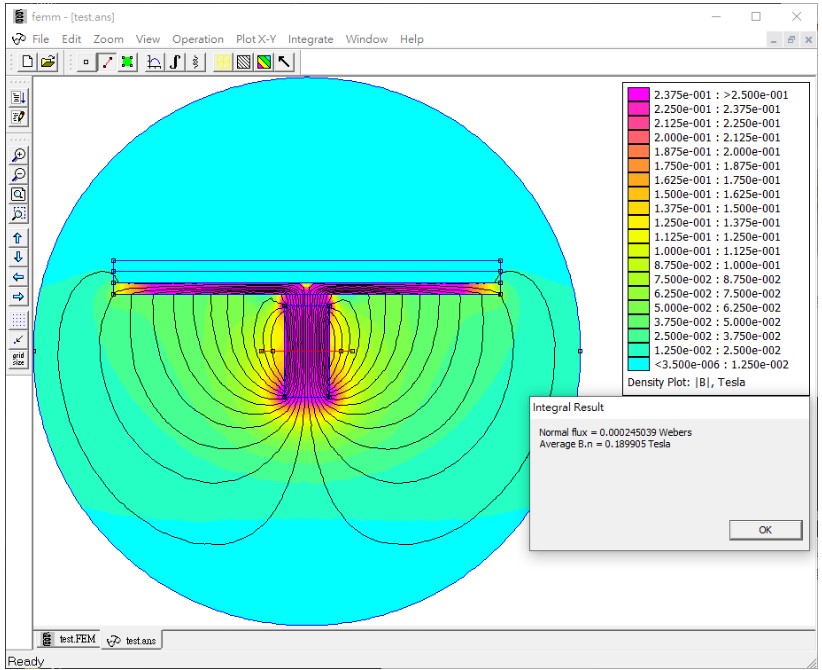

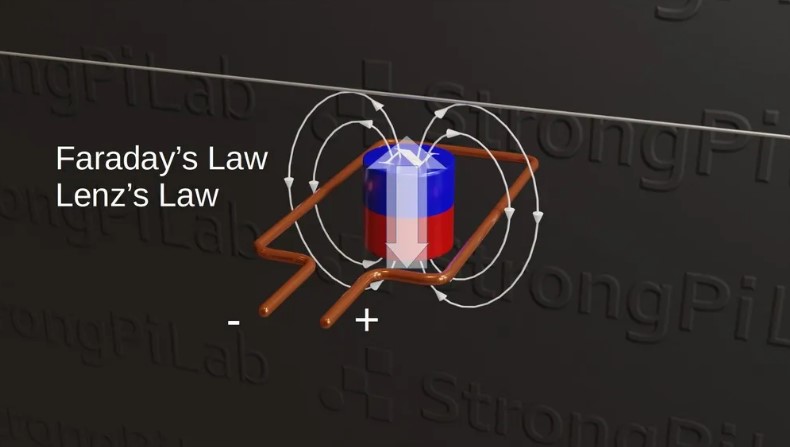

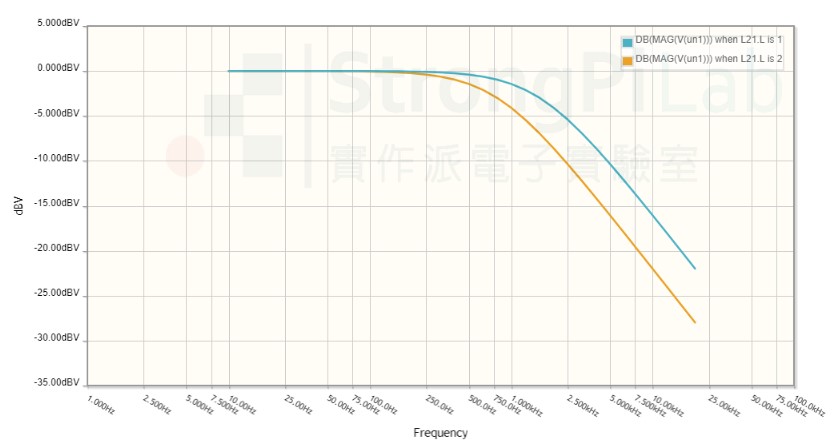

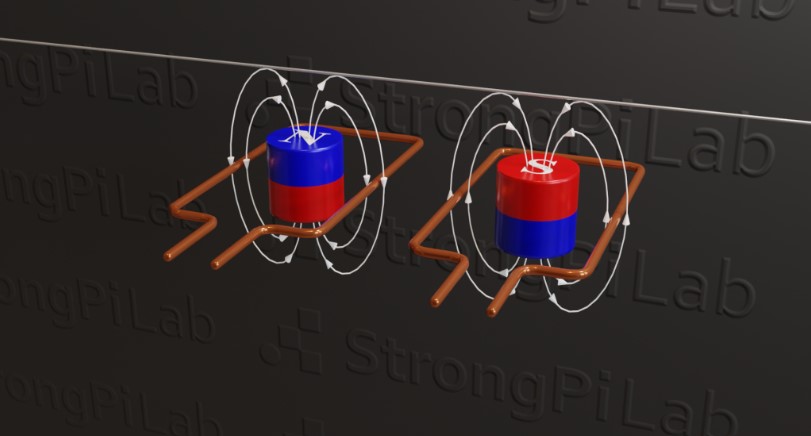

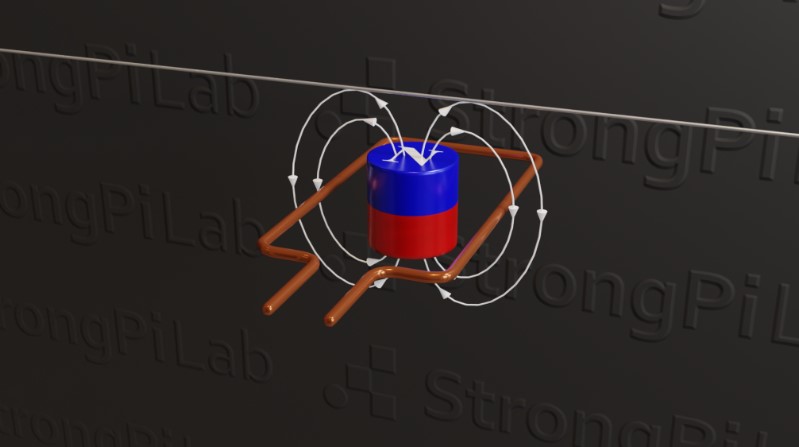

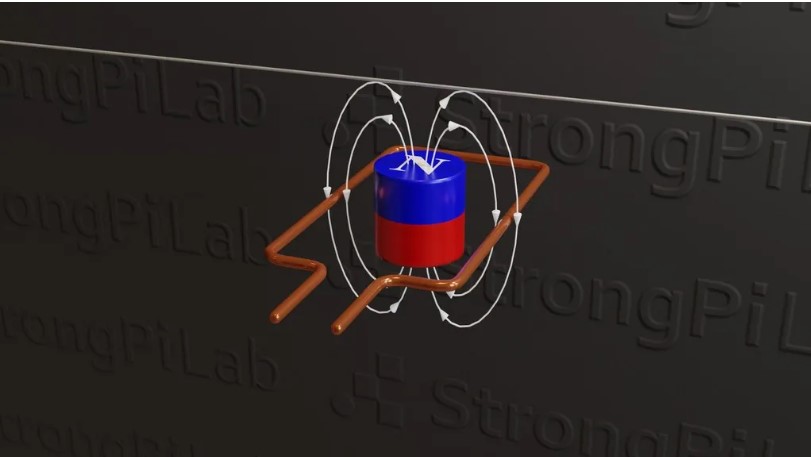

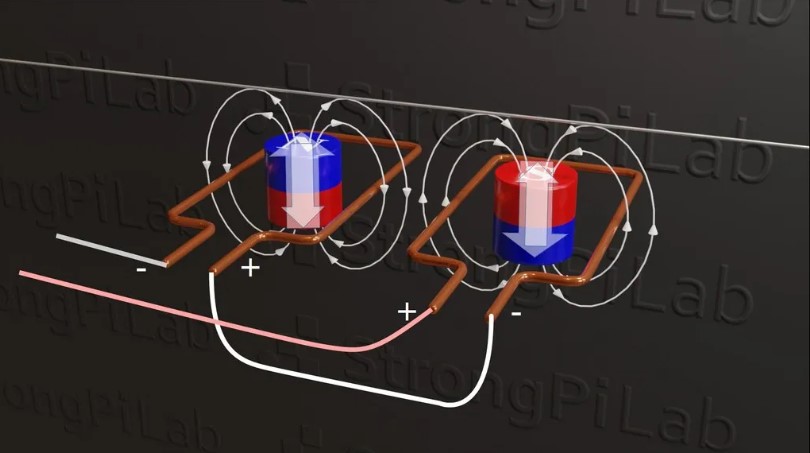

拾音器 Pickups 是電吉他內部一個很重要的零件，它負責將琴弦的震動轉換為電壓訊號。由於琴弦振動時會產生電磁波，拾音器的線圈才能感應出相對應的電壓擾動，到放大器變成琴聲，那既然拾音器能感應出琴弦的電磁波，它也能感應出環境中的各種電磁波，這樣不就雜訊一堆了嘛！為了對抗這些雜訊，廠商們發展出雙線圈的拾音器，接下來我就來講講它的原理。

https://www.youtube.com/watch?v=5xQmQ9RH2lk

雙線圈抗雜訊實測

先來對單線圈與雙線圈的拾音器做測試，看看它們對於雜訊的反應是如何！

我把兩個拾音器擺在一起，並接上示波器如下圖。左邊是單線圈接示波器的 Channel 1，波形是黃色；右邊是雙線圈接示波器的 Channel 2，波形是藍色。由於拾音器中間放的是強力磁鐵，導致彼此很容易吸在一起，因此我用膠帶將它們黏在桌上固定，免得位置跑掉，如下圖。

單線圈與雙線圈拾音器的琴弦訊號測試（圖片來源：實作派提供）

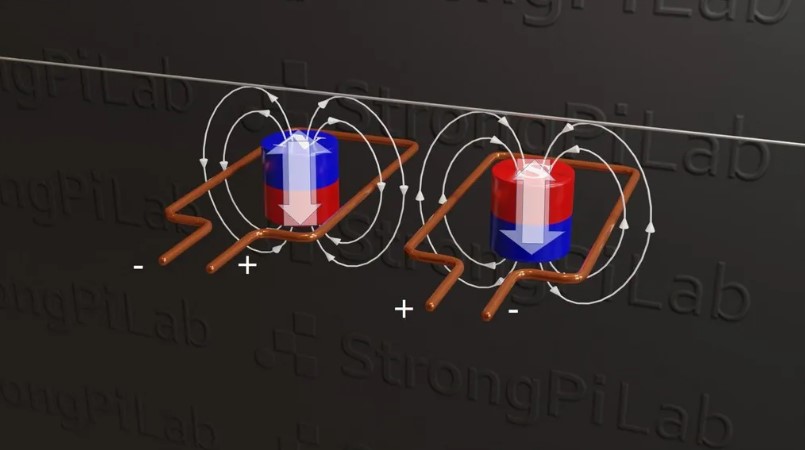

• 訊號測試

首先做訊號測試。

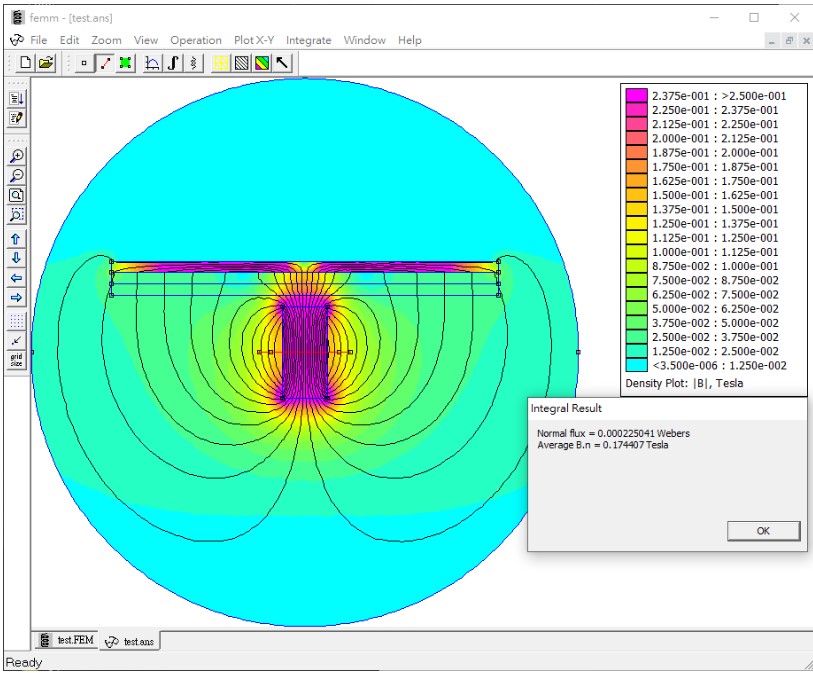

先拿一條電線來充當琴弦，這條電線必須是鐵磁性的材料，也就是它必須可以被磁鐵吸引才行，一般的電線是銅線做的，無法被磁鐵吸引，所以銅線不能當作琴弦。

如上圖所示，當我撥動電線的時候，示波器的螢幕上馬上就出現波形了，而且黃色與藍色的波形幾乎是相同的形狀。這代表，無論是單線圈或雙線圈，它們都能感應到琴弦的訊號，而且出現的感應電壓波形是一樣的。

這個階段的測試告訴我們，單線圈或雙線圈的拾音器在琴弦的收音方面是沒問題的。

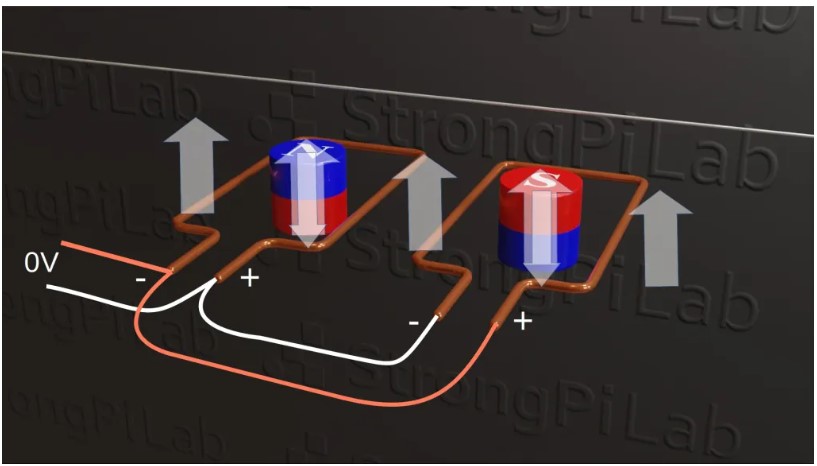

• 雜訊測試

接著來做雜訊測試。

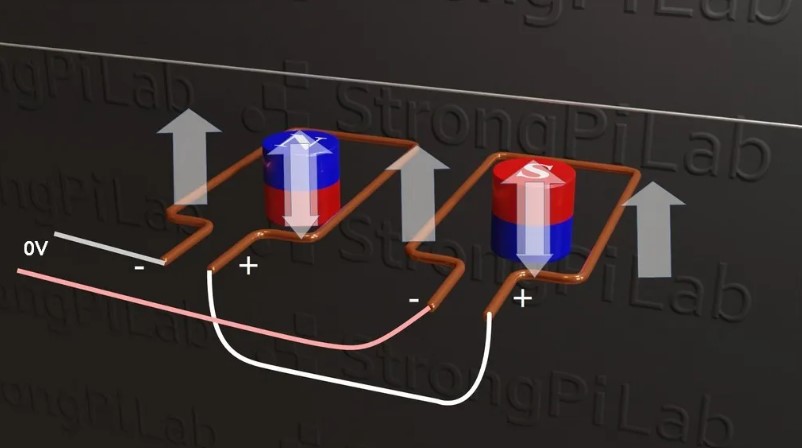

我拿一個 40 W 的鎢絲燈泡，當它點亮時，交流電流會不斷地來回經過電線，會產生一個 60 Hz 的低頻時變磁場，俗稱電磁波，而且鎢絲燈泡的電流夠大，產生的磁場足以讓拾音器收到方便觀察，我就拿它來當作雜訊源。如下圖，我刻意讓燈泡的白色電線跨過兩個拾音器上方。
