【實作實驗室】自己的滑鼠自己救!滑鼠按鍵維修 DIY

作者:實作派

各位是否有手指明明沒有離開左鍵滑鼠、左鍵卻莫名被放開,導致檔案不知被移動到哪去的困擾?這表示滑鼠的按鍵該換囉!阿信助教今天就來教各位如何更換滑鼠的按鍵,讓你維修不求人,省錢省荷包,先用一段影片告訴各位怎麼換按鈕吧。

自行更換滑鼠左鍵

一般滑鼠有三個按鍵,用久了會因為氧化而接觸不良,而氧化第一名的按鍵是左鍵,第二名是右鍵,中間的滾輪按鈕我還真的沒有處理過。在繪圖領域裡中,鍵通常都用來改變視角座標,而我因為不是 3D 動畫人員,所以中鍵幾乎很少用到,只用滾輪滾上滾下而已。

滑鼠左鍵的微動開關(圖片來源:實作派提供)

拆微動開關有些眉眉角角,包括怎麼解焊、怎麼固定開關等,就請各位看影片囉!如下圖,要更換的零件主角就是微動開關(tact switch),一般來說滑鼠廠商採用的規格都是按壓力道較小的,這樣使用者按起來才不會吃力,但我去外面買的零件,通常是按壓力道較大的,因為也只能買到這種料件。

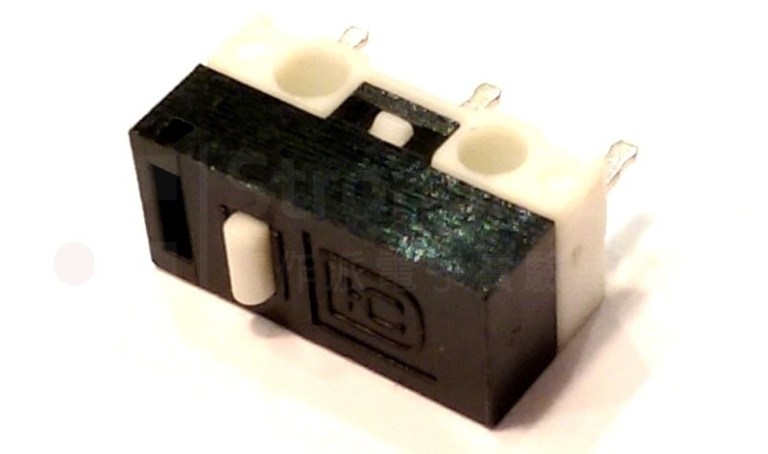

滑鼠的微動開關(圖片來源:實作派提供)

各位是不是好奇,開關 swtich 一般不都只有兩根腳,也就是可以呈現「開路 open」、「短路 short」兩種狀態,為什麼這個微動開關會有 3 隻腳?因為它是 SPDT 的開關,說明如下。

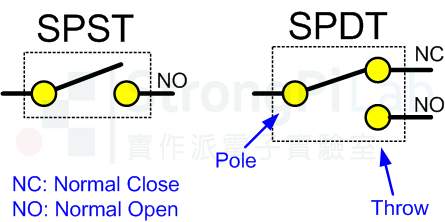

一般我們的電器面板開關屬於下圖左方的型式,它是有兩個接點的開關,英文名稱是 SPST(Single Pole Single Throw),所謂 pole 就是下圖中的支點,Throw 則是下圖的切換點。

在圖中所標示的 NO,意思是在一般情況下為開路(NO/Normal Open),按壓後才會短路,像是電視的音量開關,要按壓才會有動作,就屬於這種型式,但在某些應用上,它需要兩路選一路,因此會有兩個出口,稱為 SPDT(Single Pole Double Throw),而兩個出口會有一個是在未按壓的情況為短路,這個則稱為「常閉」(NC/Normal Close)。

(圖片來源:實作派提供)

滑鼠的按鈕採用的就是 SPDT 型式的 switch,所以會有三個腳位。也許你會問,滑鼠不就是按與不按的差別而已,為何要用 SPDT?我推測也許是成本考量,也許是在電路上真的有需要 NC/NO 的功能。

這些開關的英文名字很好理解,但它的中文名稱就有點怪,因為是直譯,SPST 稱為「單刀單擲」,SPDT 稱為「單刀雙擲」,如果沒看過它的英文原名,還真的很難理解這中文是怎麼生出來的,所謂的刀應該是因為早期的電源開關是用金屬鍘刀製成,手動扳上去與金屬凹槽鉗合,而得名吧!

其實我不是很喜歡這個中文名稱,但大家已經叫習慣了,就從善如流吧!一般在電子商場買微動開關,中文或英文都有可能遇到,這時你就要知道是什麼意思囉。

順帶一提,微動開關有各種大小與樣式,有些帶柄、有些帶滾輪,從鐵捲門、電梯門到滑鼠都有它的蹤影,只要你在開關自動門的時候聽到「滴咑」的聲音,那就一定就是它了。

現在是否有對你的滑鼠更了解了呢?趕快去拯救你的滑鼠吧!

(本文經同意轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
