【文創設計】懶人照過來!垃圾袋自動更換的聰明設計



作者:文創造設計工作室/張宇文

多年前曾在一個影片中看到一款「Automatic Change Rubbish Can」,它的特色在於桶身底部多了一個可以收納捲式垃圾袋的空間;起初看到時就非常喜歡這個設計,想要自己也來製作一個,沒想到再次回想起來已是多年以後。

經過多年的設計經驗,再次看到這個產品時,產生許多新的想法,包含如何改良與應用先前的設計,於是就有了本次的設計作品。

作品設計理念

垃圾桶是每個家庭必備的生活用品,一般的使用方式是在每次要更換垃圾袋時,先到存放的地方,撕下一個垃圾袋,然後再套到桶子裡面,而國外的這個產品很聰明地在桶身下方開了一個空間,在底部留了一個可以將垃圾袋拉出來的孔,這樣就可省去垃圾袋的存放空間和拿取時間。

可收納垃圾袋的垃圾桶(圖片來源:similaro

作品設計與製作流程

這個設計有幾個部分可以再改善:

  1. 桶子與收納是連在一起的,是否可以做一個分離式的呢?
  2. 桶身下方其實還有多一些空間,是否可以利用這些空間多放幾個備用的垃圾袋呢?

文創造決定要拿家裡的垃圾桶來做實驗!首先從大結構下手,這個設計很簡單,一個底板外加一個盒子就行了。

垃圾袋收納盒草圖(圖片來源:文創造提供)

盒子必須要有開關,這樣捲式垃圾袋才不會掉出來,於是我隨手畫了一下草圖,發現下面的盒子不約而同地和我之前做的鉛筆盒很像。

垃圾收納盒的結構和鉛筆盒相似(圖片來源:文創造提供)

因此我直接把鉛筆盒的檔案拉出來,依據捲式垃圾袋的大小修改就可以直接使用。

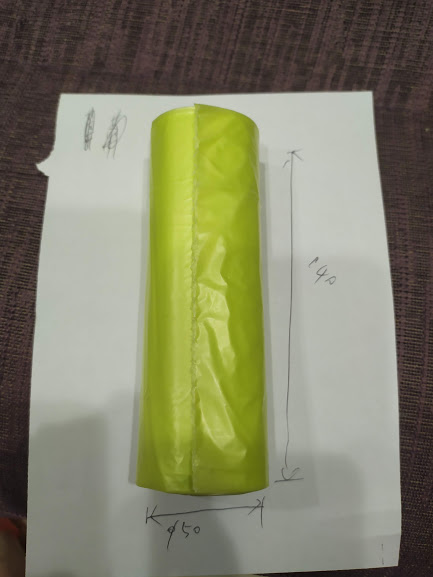

測量捲式垃圾袋大小(圖片來源:文創造提供)

底板的部分要先測量一下自己的垃圾桶大小,會建議比桶身小一圈,這樣手指在拿的時候才不會卡住,底板上的孔也可以開大一點。

底部圓板比垃圾桶身小一圈(圖片來源:文創造提供)

  • 鉛筆盒結構設計

這個盒子原本是用來當課程的滑蓋結構示範,主要是利用卡準結構與夾層,讓盒體中有一塊板子可以滑動,用來當作活門。

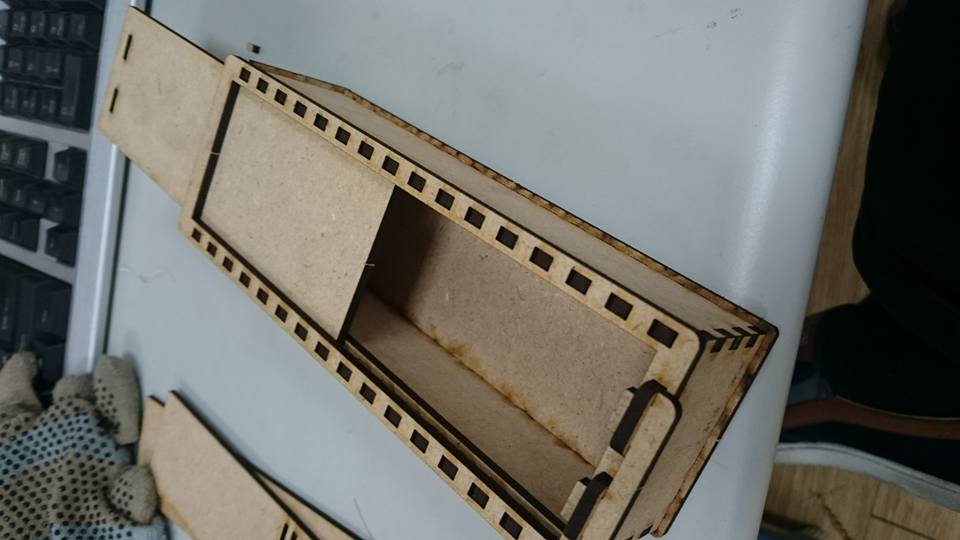

滑蓋結構(圖片來源:文創造提供)

當初做了兩個形式,直拉與橫拉,而本次用的是直拉的形式(圖片來源:文創造提供)

  • 2D & 3D 建模

依照慣例,在完成平面設計圖後,會進入到 3D 建模的階段,來檢測是否有干涉或其他問題。

垃圾袋收納盒的平面設計圖(圖片來源:文創造提供)

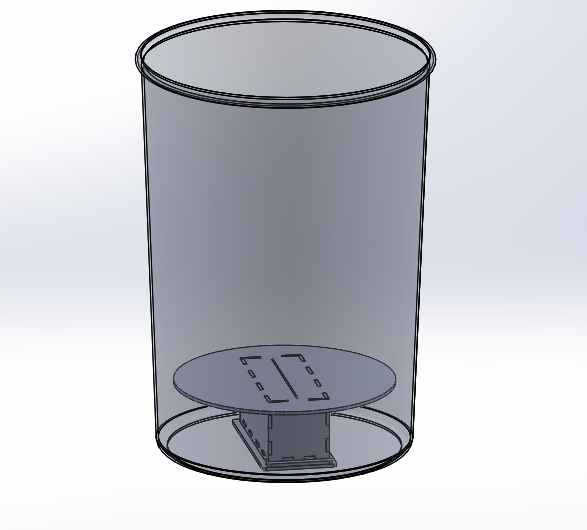

垃圾袋收納盒的 3D 建模(圖片來源:文創造提供)

  • 上機打樣

經過了 3D 驗證後就可以進入實際打樣的階段,這邊我用的是夾板,也可以用密迪板,只要確認雷切之前沒有翹曲就好。

  • 組裝測試

製作完成後就是組裝與實際使用了。

(圖片來源:文創造提供)

小結

生活中藏著許多小細節,可以透過設計,讓生活變得更便利、更有趣,希望本次的分享可以讓大家學習到,很多時候創意就在生活之中,只要用心生活,就能找到可以改善的地方,創客便是如此!

(責任編輯:賴佩萱)
