【文創設計】再談橡皮機槍 — 加特林機槍

作者:文創造設計工作室/張宇文

去年底文創造接到一個前輩的邀請合作,希望文創造做一把加特林機槍(Gatling Gun),也就是超多發子彈的橡皮筋槍,由於目前市面上的橡皮筋機槍很多都是原木製作結合馬達控制,所以前輩希望我做一把手搖式的,加上我很久之前就也想要做一把來玩看看,因此這次很高興能藉由這個合作機會,來完成多年的心願。

作品設計理念

參考了許多資料後發現基本上機槍的橡皮筋裝填方式不外乎上滑動式和轉輪式,有關這方面的介紹可以參考【文創設計】認識橡皮筋槍結構與設計;結構上,上滑動的的形式多半是利用拉繩來帶動彈夾射出橡皮筋,而轉輪式則是利用板機配合擒縱裝置。

上滑式機槍   (圖片來源:文創造提供)

轉輪式機槍(圖片來源:文創造提供)

因為是第一次製作,所以我選擇了較為簡單的拉繩式結構。在設計這種比較大的結構時,我的習慣是先拆解成幾個大區塊,再依據每個區塊的功能去做設計,這樣的作法有兩個好處,一是作品可以拆解與組裝,很方便攜帶、二是在修改設計時,可以只針對單一個區塊做修改。

 作品設計與製作流程

  • 平面設計

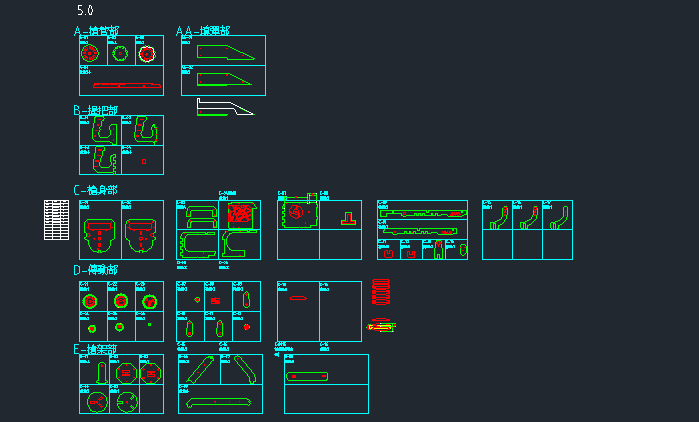

一開始我將整個製作分成很多部分,包含本體、槍把防護、手轉輪、槍管、前轉輪、後轉輪、腳架等,後來在設計過程漸漸地簡化成槍管、握把、槍身、傳動、槍架,並將每個零件編號,這樣在組裝或加工時能比較快確認是否漏掉零件。

最終作品架構(圖片來源:文創造提供)

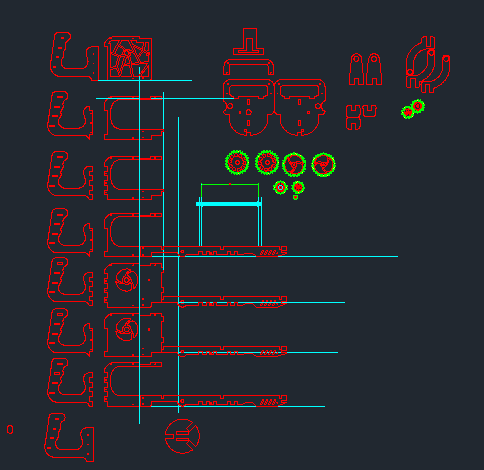

這次槍身主要是利用疊層的概念,所以在分層上,要特別注意是否有干涉或對不起來的情況,因此利用投影的方式,將每個零件放整齊很重要。

必須特別留意各個層是否有對齊(圖片來源:文創造提供)

傳動的部分,一般的傳動方式是利用圓棒與齒輪結合來帶動,但我覺得這樣的設計在當圓棒變形或彎曲時會產生干涉,所以我做了一組齒輪組,讓每個齒輪都在板子上面傳動,藉此增加穩定性。

以圓棒與齒輪帶動的傳動(圖片來源:文創造提供)

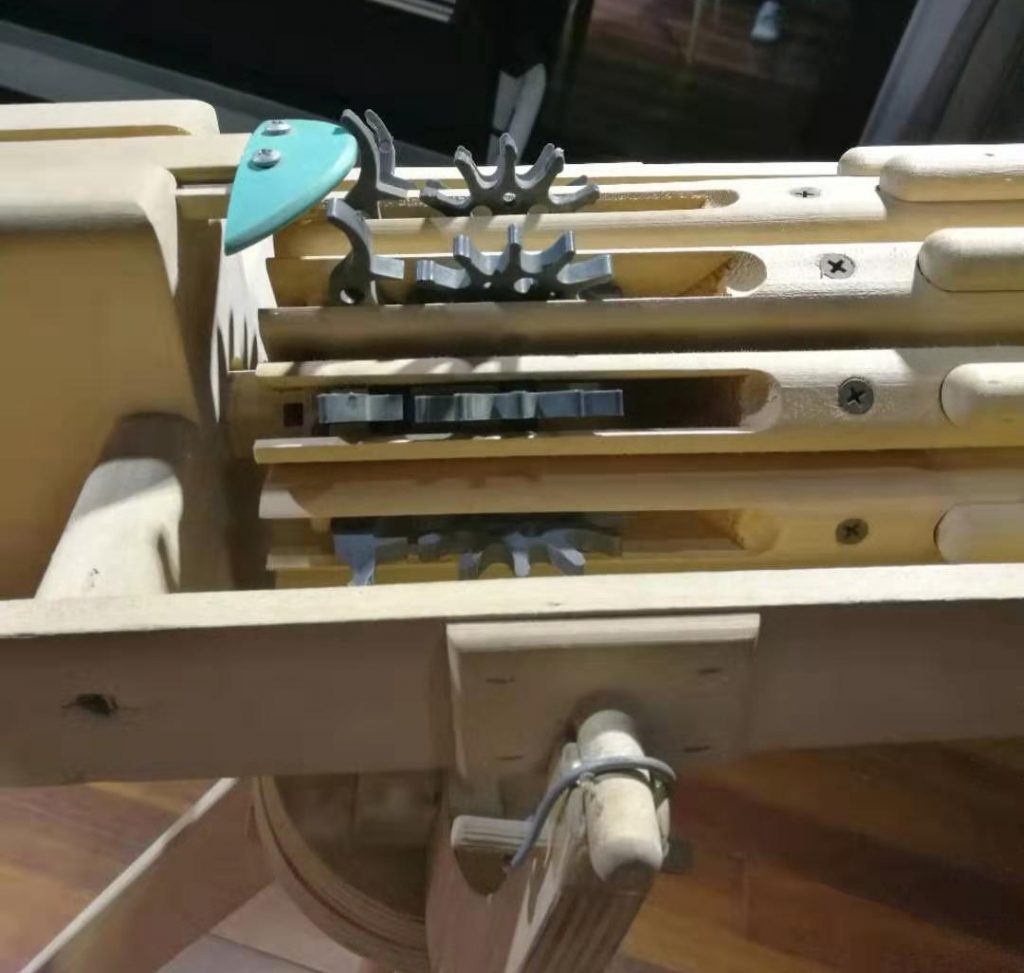

新增齒輪組來協助傳動,增加穩定性(圖片來源:文創造提供)

在腳架的部分,一般的腳架只能上下移動,這次文創造設計了可全方位移動的腳架,在操作上更為靈活。

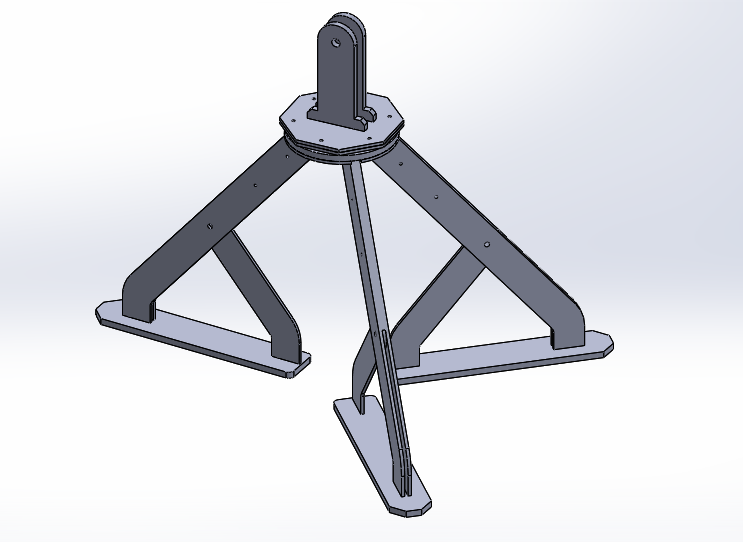

可全方位移動的腳架(圖片來源:文創造提供)

(圖片來源:文創造提供)

  •  立體建模

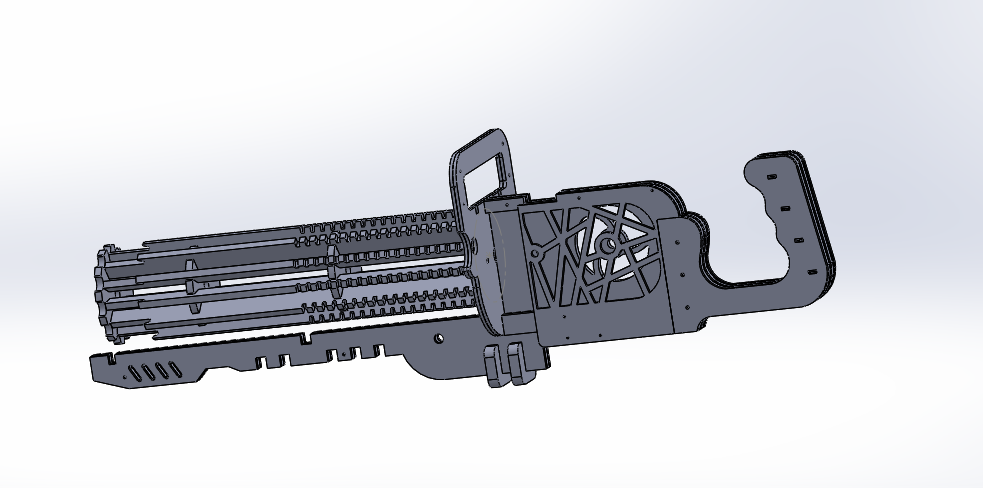

繪製完 2D 圖檔後,就是利用 3D 建模來除錯與動態模擬了!建模上,我習慣把固定的零件建在一起、有動態的零件另外建模,這樣在製作組合圖時,可以很快速地組合,不需去處理太細部的組合零件。

(圖片來源:文創造提供)

  • 上機打樣及組裝

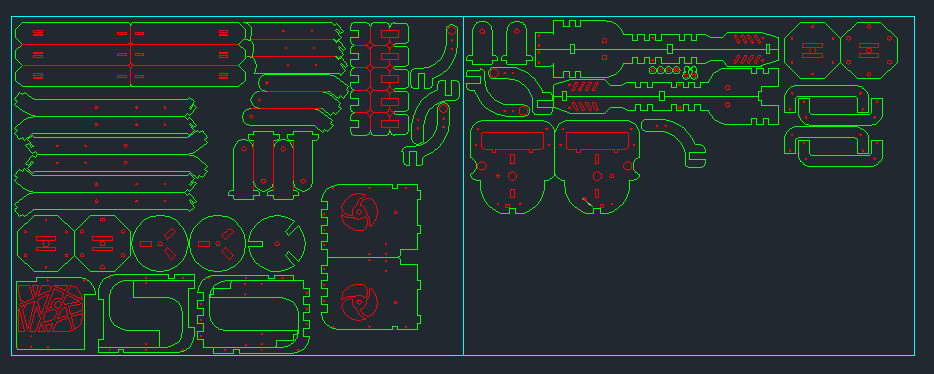

建模完成後,就是如何排版與實際的打樣組裝。

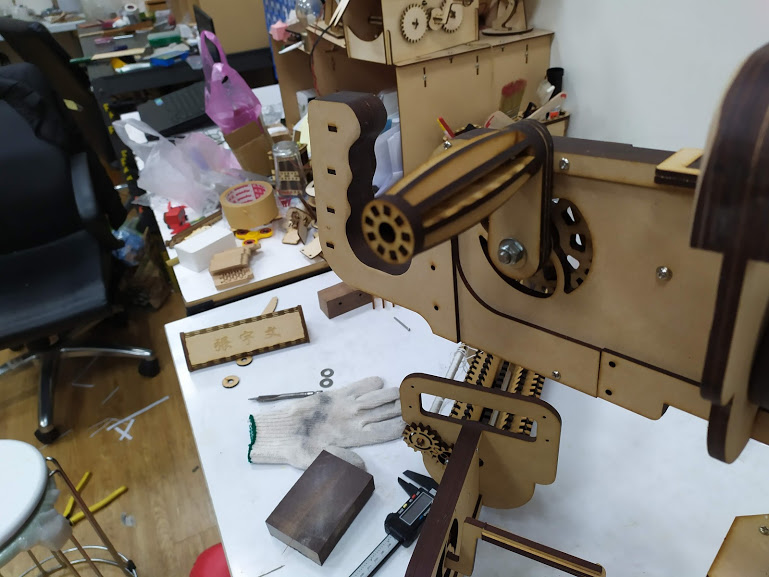

(圖片來源:文創造提供)

(圖片來源:文創造提供)

組裝時主要是先大部分的個別組裝,最後在總組合。

  • 分解析帶

這把機槍在起初設計時就考量了可能會時常移動展示,因此在結構上全部都做成可以快速拆裝的模式,這也是一個有趣的小巧思。

(圖片來源:文創造提供)

小結

這把加特林機槍基本上是完成了,但仍然還有很多可以改進的空間,最近文創造也在設計一款縮小版的機槍,期待能盡快完成,屆時再和大家分享!
