【文創設計】認識橡皮筋槍結構與設計

作者:文創造設計工作室/張宇文

今天來聊男人的浪漫—橡皮筋槍,有看文創造文章的朋友應該知道,在閃靈槍手文章中曾提到橡皮筋槍。其實在很久之前我就對射擊類的結構特別感興趣,因此在設計初期就以此作為主要的研究主題(包含後面設計的自動槍把等作品),而在研究的過程中累積參考了許多資料,今天就來分享一些有關橡皮筋槍的知識吧!

橡皮筋槍結構分析

相信許多人小時候都玩過竹筷子槍,就是利用竹筷子與橡皮筋製作的橡皮筋槍,其中包含單發與多發的版本。基本上橡皮筋發射的方式有以下幾種:

  • 固定式

固定式是指「儲存橡皮筋的溝槽是固定的」,主要透過拉繩或手動的方式讓橡皮筋彈飛出去。最簡單的做法是在竹筷子上面綁上小夾子,利用筷子前端與小夾子固定住橡皮筋,要發射時只要將夾子放鬆,橡皮筋就會飛出去;另外也有利用繩子與木棒做成的「拉繩式」發射裝置,包含加特林機槍也有利用拉繩式系統製作的。

(圖片來源:文創造提供)

  • 滑動式

滑動式的發射裝置是目前網路上很常見的多發橡皮筋系統,其中又有「後移動式」與「上移動式」兩種。

「後移動式」的結構相對簡單,主要利用交叉的階梯形狀卡槽,裝填多發橡皮筋,利用中間與外層移動產生的位移,讓橡皮筋如同上樓梯一樣,一層一層的往上移動,並讓最上面的橡皮筋彈射出去(閃靈槍手中的槍就是屬於這一種形式)。

滑動式橡皮筋槍側面示意圖(圖片來源:文創造提供)

「上移動式」的結構是利用槍身較長的特點,設計成擊發數量較多的槍型,在結構上通常是利用板機帶動擊發裝置,讓橡皮筋一條一條被彈射出去,這種設計也可設計成替換彈夾的形式。

(圖片來源:文創造提供)

可換彈夾形式的槍(圖片來源:文創造提供)

  • 轉輪式

轉輪式為目前市面上最常見的形式,結構上是利用輪型的裝填結構搭配擒縱裝置,是一種較省空間的發射種類,網路上也有許多相關的開源檔案。

轉輪式橡皮筋槍(圖片來源:文創造提供)

作品設計理念

在了解常見的結構後,要來聊聊自己的設計了。這次要分享的,包含從早期的作品到後來的進化型:

俗話說萬丈高樓平地起,我的第一把槍,其實是一把原子砲模型槍,並不具備發射功能,不過在設計與研究的過程中,了解到了很多相關的知識,也讓之後的設計越來越順手。

原子砲模型槍不具備發射功能(圖片來源:文創造提供)

起初我也是參考了許多網路上的開源檔案,在過程中發現,很多網路上的資源,假如沒有基礎的結構知識和修改能力,常常會發生雷切出來的零件無法組裝,或是有干涉的情況,像是這第二支槍就修改了 4 次的檔案後才具有射擊的功能。

(圖片來源:文創造提供)

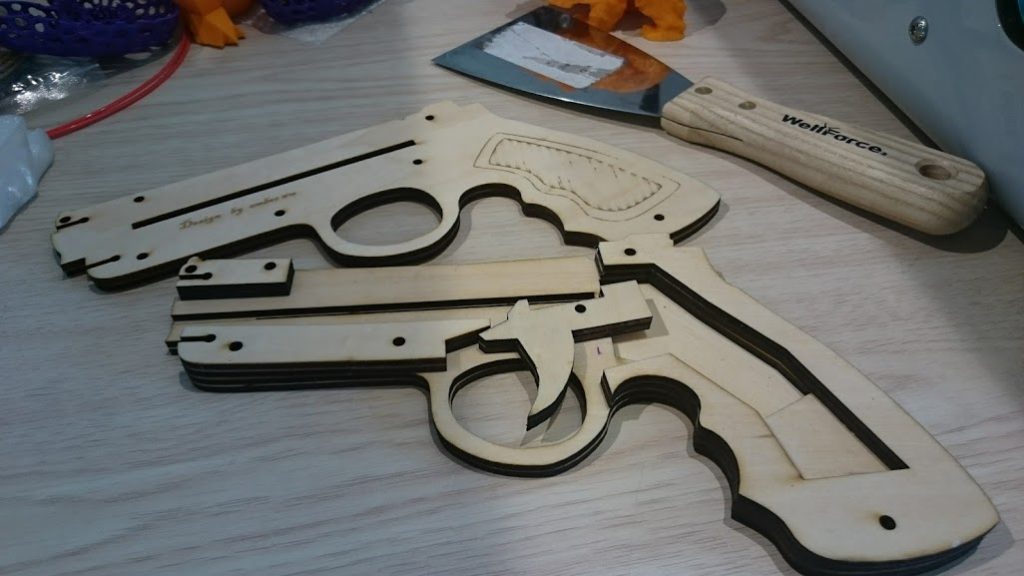

接著我開始嘗試讓簡化組裝,一般的滑動式槍型,由於是利用疊層的設計,所以在大小的調整上,沒有太多的限制,可以直接等比例放大縮小,但是這類型的槍在組裝時,必須利用上膠的方式黏合。

滑動式槍型可等比例放大縮小但必須手動黏合(圖片來源:文創造提供)

於是我嘗試利用卡準的結構設計並將零件簡化,希望能讓想立即體驗的朋友快速組裝,而不用花時間等膠乾,組裝後就能馬上遊玩,於是就設計出了現在的三發式橡皮筋槍。

(圖片來源:文創造提供)

(圖片來源:文創造提供)

同時我們也利用同樣的結構製作了單發、雙發、三發等不同的形式,藉由實際的作品來說明結構設計的差異,做為平時上課的教材。

單發、雙發、三發橡皮筋槍(圖片來源:文創造提供)

最近文創造受邀設計了一把史特林機槍,這把槍共可以發射 200 發橡皮筋。

史特林機槍(圖片來源:文創造提供)

小結

本次分享就到這邊,假如大家對文創造的槍類設計有興趣,歡迎和我們一起討論!希望藉由這篇文章讓大家了解,只要專注在同一件事情上並且努力,一定會慢慢進步的,祝大家都能一直進步。

(責任編輯:賴佩萱)
