【實作實驗室】頻譜的輔助功能 — 頻道功率的測量

Posted By StrongPiLab on 4 月 8, 2020 in 實作派StrongPiLab, 教學文, 電子學 | 0 comments

數位電視的畫面有時候會出現馬賽克、Low Signal，甚至是 No Signal 等字樣，這些其實都是頻道功率 （Channel Power） 不足的現象，因此如果可以測量某個頻道的功率，對於根本問題的分析會相當有幫助。

功率測量Meas

那麼該如何測量頻道功率呢？我們先來看看頻譜的按鈕 Meas/Meas Setup：

頻譜的 Meas功能（圖片來源：實作派提供）

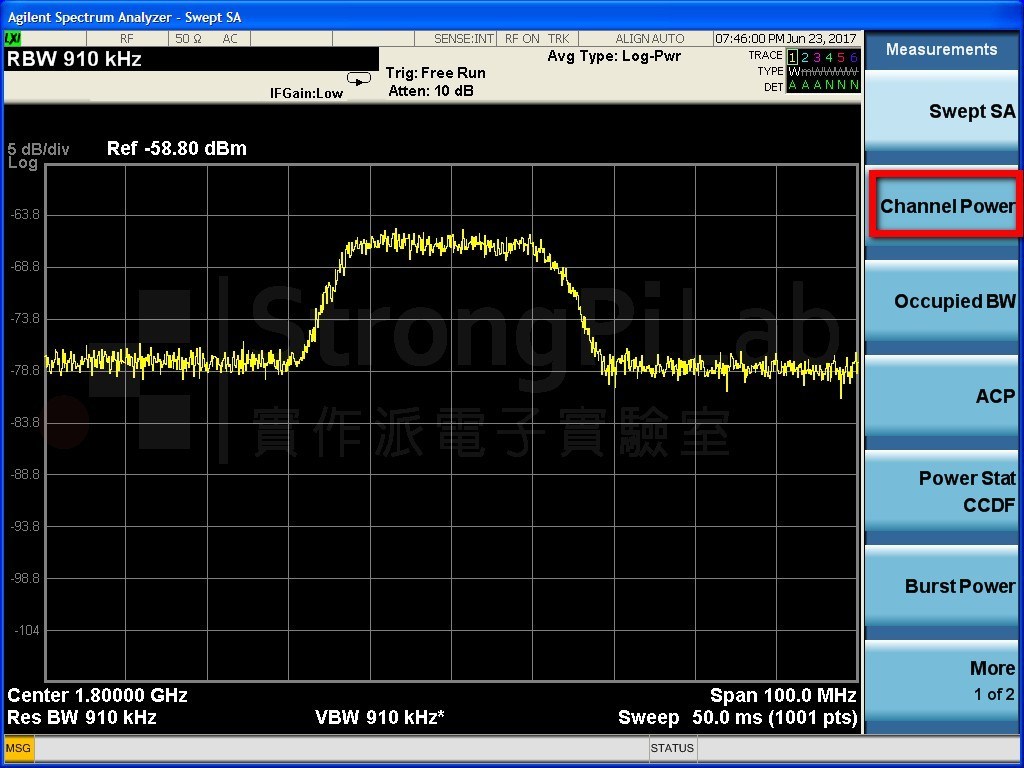

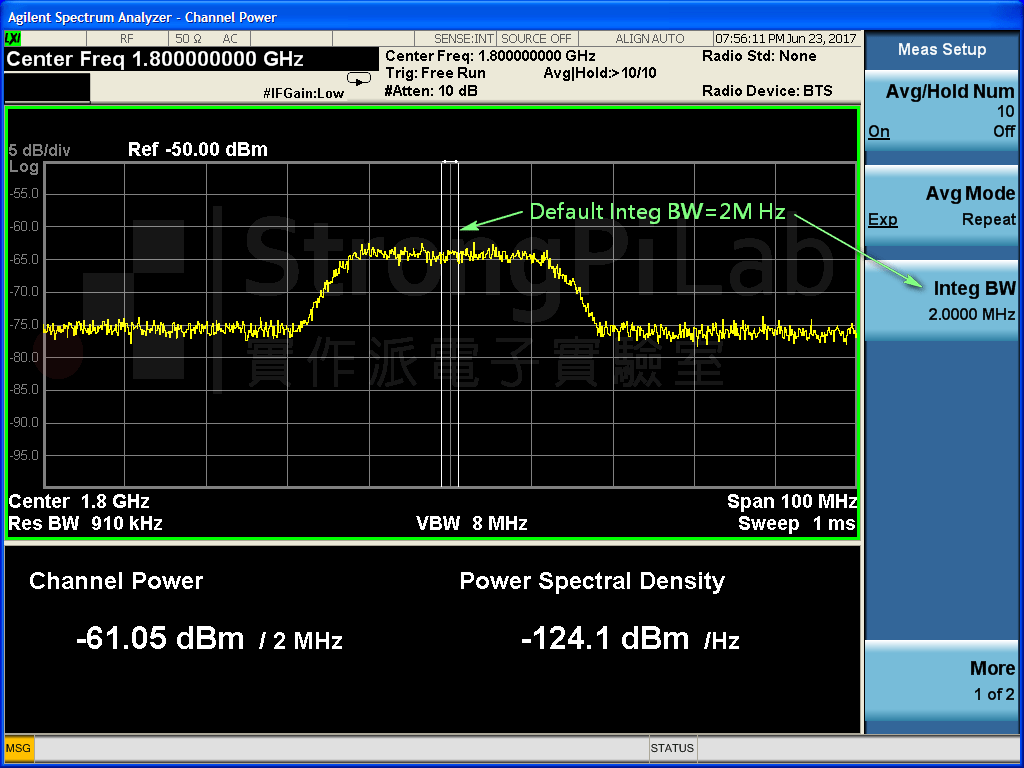

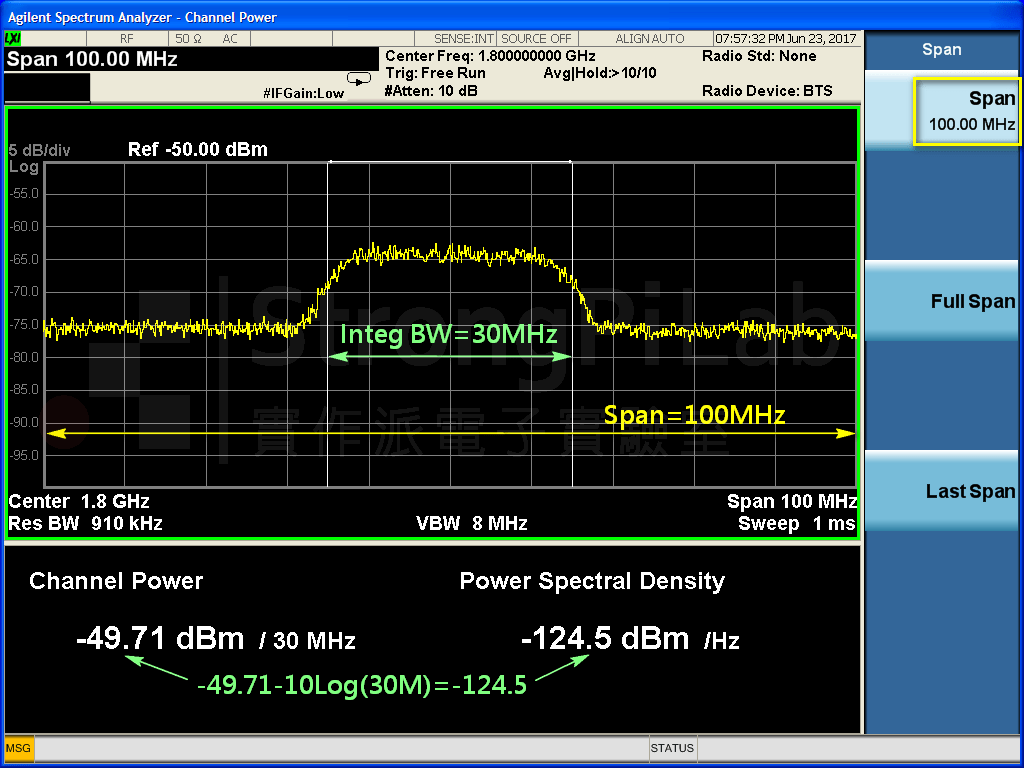

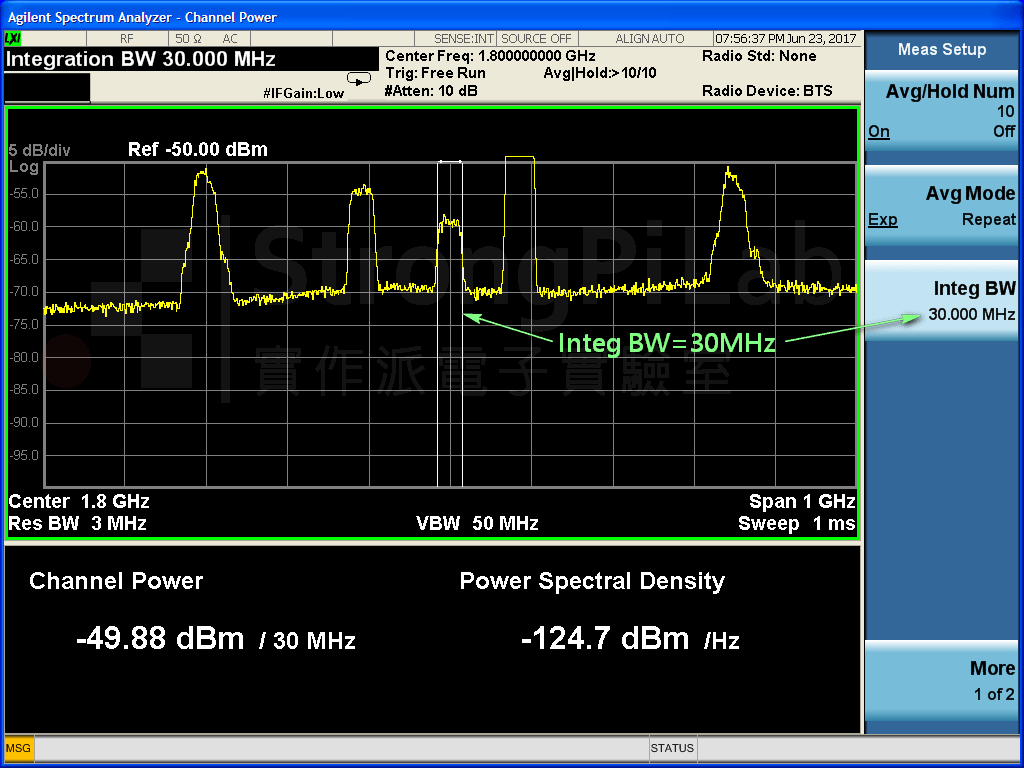

按下 Meas 後，螢幕右邊會出現選單，這邊要測量頻道功率，因此要選擇 Channel Power，而下圖的頻譜軌跡帽頂上緣（約 -65 dBm）並不是此訊號的 Channel Power，它只是該點在 RBW 內的功率。
