作者：曾成訓（CH.Tseng）
影像處理（image processing）與電腦視覺（computer vision）是兩個讓人常常聯想在一起的名詞，同樣都是接收影像資訊，兩者的差異反映在最終結果：影像處理輸出的是「處理後的影像」，電腦視覺輸出的是「圖像中的資訊」。這兩種不同的技術運用，實際上卻是唇齒相依息息相關，電腦視覺需要影像處理來解析更多的資訊；同樣的，影像處理為了滿足電腦視覺的需求，也發展出各種更深更廣的技術，以期能深入剖析影像，取得更多的特徵與資訊。
今天要帶大家來了解，如何使用 OpenCV 進行捲積（Convolution）的影像處理技術。但在開始之前，我們需要先了解以下幾個電腦術語：
- Image Patch：指的是影像中以某一點為中心的一小塊區域（大小如 3×3、5×5 等）。
- Low Frequency Information：指平坦、單調、無太多紋理、邊緣、邊角等特徵，例如：「An image patch is said to have low frequency information」。
- High Frequency Information：與 Low Frequency 相反，有很多的紋理、邊緣、邊角等特徵。
- Low Pass Filtering：Low Pass 指的是 blurring（模糊）、smoothing（平滑）等動作；Low Pass Filtering 指讓影像中 Low Frequency 的資訊通過，阻隔 High Frequency 的部份。
- High Pass Filtering：High Pass 指的是 sharpening（銳化）或 edge enhancement（邊緣強化）等動作；High Pass Filtering 指阻卻影像中 Low Pass 的部份，讓 High Pass 的資訊通過。
認識 Image Filtering
當我們需要強化影像中的某些特徵並消除其他不想要的特徵，所採用的方法便是使用特定 kernel，針對整張進行捲積（convolution）操作。舉例來說，模糊（blur）、邊緣偵測（edge detection）、邊緣強化（edge enhancement）、噪點去除（noise removal）等，都是使用 kernel 針對影像進行捲積的結果。
kernel 指的是一個固定尺寸的窗格（如 3×3），在影像處理中，我們稱該窗格為 kernel 或 filter。若由左上到右下移動，使用該 kernel 針對影像重疊區域進行運算，最終便會得出一幅經過 filtered 的新影像，這樣的動作稱為捲積（convolution）。目前最流行的 CNN 進行的就是 image filtering 的工作。
如下圖所示，藍色 grid 為定義的 3×3 kernel，在捲積過程進行中，底下覆蓋區域（圖中的紅色的 grid）與 kernel 進行交乘加總後（下方的 output pixel），將作為輸出新圖中該 kernel 區域的中心點；若由左上至右下重複進行上述步驟，輪巡整張圖片後就會得到右邊的圖形。
使用 kernel 針對影像進行捲積的結果（圖片來源：曾成訓提供）
執行 convolution 後，會發現有一個很明顯的特性，就是輸出的圖片尺寸會比原來的小一圈，一般我們會採取四種方式來處理此特性：
- Ignore the boundary pixels：忽略消失的邊界影像，直接使用輸出的圖片。
- Zero padding：先在原圖周圍填補一圈為 0 的像素，再進行捲積，使輸出的圖片尺寸不變。
- Replicate border：直接複製原圖最邊界的 pixels 到輸出的圖周圍，例如：aaaaaa 🡨 abcdefgh 🡪 hhhhhhh
- Reflect border：與 Replicate border 類似，但複製的方式是對稱方式 copy，例如：fedcba 🡨 abcdefgh 🡪 hgfedcb
使用 OpenCV 進行捲積操作
OpenCV 內建了非常方便的捲積指令 filter 2D，只要先定義好使用的 kernel，便可直接進行捲積，我們來試看看。（後文中所指的 kernel 與 filter 都是指用於捲積的過濾窗格）
import numpy as np
import cv2
import imutils
import sys
# cv2.IMREAD_COLOR為imread的預設值，此參數亦可不加。
imageName = "DSCF3454.jpg"
image = cv2.imread(imageName, cv2.IMREAD_COLOR)
#若無指定圖片則結束程式。
if image is None:
print("Could not open or find the image")
sys.exit()
#縮小圖片到較適當尺寸。
image = imutils.resize(image, height=450)
# 設定kernel size為5x5
kernel_size = 5
# 使用numpy建立 5*5且值為1/(5**2)的矩陣作為kernel。
kernel = np.ones((kernel_size, kernel_size), dtype=np.float32) / kernel_size**2
# 顯示矩陣內容，所有值皆為0.04的5x5矩陣
print (kernel)
# 使用cv2.filter2D進行convolute，
result = cv2.filter2D(image, dst=-1, kernel=kernel, anchor=(-1, -1), delta=0, borderType=cv2.BORDER_DEFAULT)
cv2.imshow("Filter", result)
cv2.imshow("Original", image)
cv2.waitKey(0)
- 程式中定義的 kernel
程式中所使用的 filter 有「模糊化圖片」的功能 ，所產生的 kernel 如下圖所示：
（圖片來源：曾成訓提供）
當該 filter 一步步捲積整張圖片時，kernel 下方所遮蓋的圖片像素會除以對應數值後，全體取平均作為指定點 anchor 的新值，參數中的（-1, -1）為預設值，代表該 anchor 位於 kernel 的中心點，以這樣的 kernel 進行 convolution 可模糊化相片。
原圖（左）與使用該 kernel 捲積後的輸出結果（右）（圖片來源：曾成訓提供）
透過捲積進行邊緣檢測
接著我們來試試下面這個 3×3 filter，它可具有 edge detection 的能力哦！使用上方一樣的程式，僅將kernel 變數的內容更改為：
kernel = np.array（[[-1, -1, -1], [-1, 8, -1], [-1, -1, -1]]）
執行後的圖片將只留下邊緣，相當神奇，如下圖所示：
為什麼這樣的 filter 捲積能讓影像僅留下邊緣作為 edge detection 使用呢？
（圖片來源：曾成訓提供）
仔細看一下這個 3×3 kernel，有沒有注意到該 kernel 的九個值全部加起來為 0（-1×8+8=0）？也就是說，當影像區域的色彩一致時（可能為背景），kernel 計算出的平均值為 0，代表輸出值（kernel anchor）等於 0（黑色），而倘若影像區域的中間顏色比周圍亮（代表可能為物體的交界處），此時 kernel 中間的數值 8 便會強化加大該交界值而變得更亮，-1 則淡化了周圍非物件邊緣的像素強度，使得整體算出的輸出值（kernel anchor）更大。
其實這就是大名鼎鼎的 Sobel filter，最早是由美國計算機科學家艾爾文·索伯（Irwin Sobel）及蓋瑞·費德曼（Gary Feldman）於 1968 年在史丹佛大學的人工智慧實驗室（SAIL）所提出，專門用於邊緣檢測（Edge Detector），而為了表揚他們的貢獻，才用他們的名字命名。
旋轉後可形成四種 Sobel filters：left、right、top、bottom，分別用於檢測水平與垂直的變化。下圖中，1 與 3 的 Sobel filter 可檢測垂直邊緣、2 與 4 則檢測水平邊緣。
四種 Sobel filter 可分別用於檢測水平與垂直的變化（圖片來源：曾成訓提供）
結果分別如下：
另外還有一種相當知名的邊緣檢測稱為 Laplacian Edge Detector，不同於 Sobel 需要至少兩種 kernels 來分別檢測水平與垂直邊緣，它僅用一種 kernel 就可以偵測兩種方向的邊緣。
Laplacian Edge Detector 的 kernel （圖片來源：曾成訓提供）
上圖左側 kernel 可偵測水平與垂直邊緣，右側 kernel 則包含了對角線（斜的邊緣），下方分別為其檢測結果。
Laplacian Edge 偵測水平與垂直邊緣的結果（圖片來源：曾成訓提供）
Laplacian Edge 包含對角線的檢測結果（圖片來源：曾成訓提供）

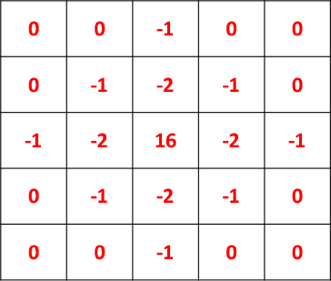

5×5 kernel （圖片來源：曾成訓提供）
不過 Laplacian 有個缺點，是對於噪點較為敏感，因此若能在進行 Laplacian 前先作模糊化處理，效果會更好，這個部分可透過上方的 5×5 kernel 一次完成（blur＋Laplacian）。

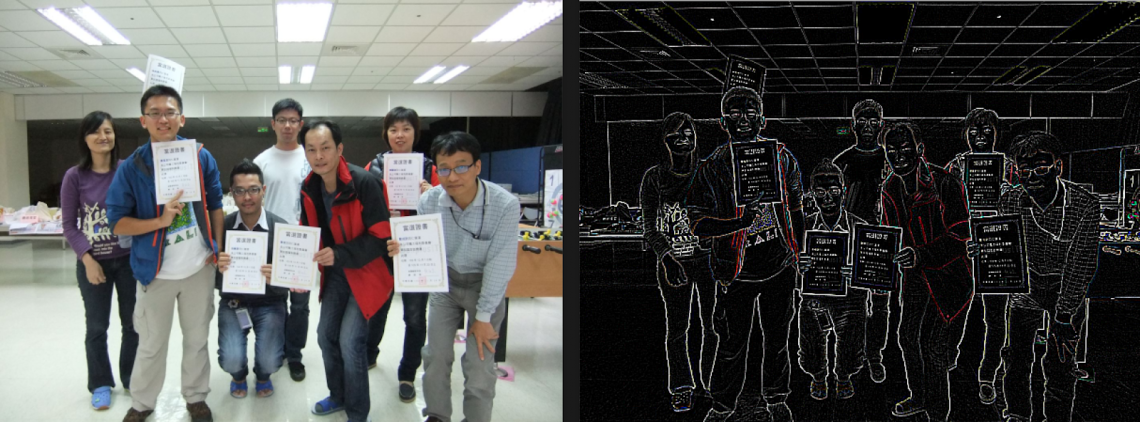

利用 blur 搭配 Laplacian kernel 的檢測結果（圖片來源：曾成訓提供）
透過捲積進行銳化處理
圖形的銳化與模糊化同樣能透過 filter 捲積進行，例如下方的二種 filter 會將整張圖片進行銳化處理，其中右方的 filter 處理得更為極端。如果您將上面提到用於 edge detection 的 Sobel filter，與下方銳化的 kernel 進行比較，會發現下方銳化 kernel 其實是輕微的 Sobel filter，讓 kernel 數值加總後的 anchor 稍大於 0。
可用於銳化的 kernel（圖片來源：曾成訓提供）
不過，此種利用 filter 捲積進行銳化處理的效果並不太好，因為會造成影像中的噪點大量增加，因此一般是以強化邊緣（Edge Enhancement）的方式來進行圖像銳化。例如下列的 kernel，它與上述的 Sobel filter 差異在於 size 較大，且從四周以漸進的方式往中間 anchor 增大。
用於強化邊緣的 kernel（圖片來源：曾成訓提供）
強化邊緣後的處理結果（圖片來源：曾成訓提供）
小結
透過本文，我們瞭解到如何在 OpenCV 透過 Convolution 的方式搭配不同的 kernel 偵測影像中不同的邊緣及特徵，此作法也就是深度學習中的 CNN 透過 filter 擷取特徵的觀念及基礎，希望大家有幫助。
（本文經作者同意轉載自CH.TSENG部落格、原文連結；責任編輯：賴佩萱）
