【Tutorial】如何焊接 Blue Pill 上的排針

原著:李立源 Lee Lup Yuen/譯者:賴梓仁 Upton Lai

本文主要介紹如何焊接 STM32 F103C8T6 Blue Pill 開發板上的排針。與Sigfox 物聯網串連教學請見:【Tutorial】Blue Pill 與Sigfox 物聯網串連下篇

準備焊接時的工具

這裡會說明一些焊接的基本原則,讓一些焊接 Blue Pill 排針時有用的小提醒。在實作後,我發現有些步驟在操作上是有困難的,經過實驗與嘗試過後,我發現了一些合適初學者的工具和方法。我準備了以下這些工具:

  1. 有 LED 燈的烙鐵:買一支有 LED 燈的烙鐵(這樣您就看得到您在焊的東西)和一個迷你的烙鐵頭。我使用的是平頭烙鐵頭,為什麼使用平頭而不是尖頭的呢?因為平頭烙鐵頭比較容易點到排針,才能為排針加熱。

    有LED 燈的烙鐵(圖片來源:李立源)

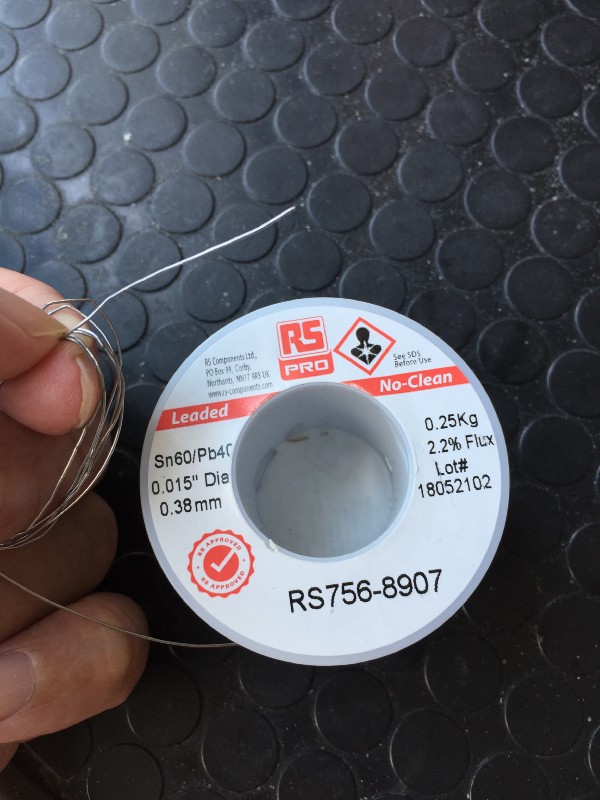

  2. 細錫絲(0.38mm):我用非常細的錫絲,比一般錫絲還要細上很多。如果焊錯了,細錫絲比較能夠重來,因為錫點會比較小也因此容易清理;相反的,大一點的錫點就很難清理。要記得,每一支排針都要有足夠的錫來將它與電路板牢牢焊接。

    非常細的錫絲(圖片來源:李立源)

  3. 焊接台:買一台有放大鏡的焊接台,然後在開始焊接前,把 Blue Pill 插到一塊小麵包板上,在用一個固定器把 Blue Pill 固定住,也別忘了放上海綿(就是上方圖示裡那個黃色的東西)。

焊接台(圖片來源:李立源)

讓我們開始準備焊接

在開始焊接以前,我們先依照下圖的方法,測量排針的距離之後,輕輕地將排針折成兩排:

測量並切斷排針(圖片來源:李立源)

將 Blue Pill 插上麵包板(圖片來源:李立源)

將 Blue Pill 插上麵包板(圖片來源:李立源)

將 Blue Pill 插上麵包板(圖片來源:李立源)

小心地將排針對齊,然後把 Blue Pill 插上小塊麵包板。這時候,如果來回搖動排針,插滿排針的插座腳位就有可能移位。為了避免移位,可以用堅固且平坦的不導電平面(像是上圖裡的 USB 集線器)穩穩地、慢慢地從針腳施力向下壓。

焊接時,Blue Pill 可能會搖晃,所以在焊接前可以用萬用膠帶 Blu-Tack 稍微固定一下。焊接時不能有任何零件搖晃。烙鐵上電後,稍等一會來讓烙鐵加熱,然後就能進行排針的焊接:

  1. 烙鐵先不要點到任何針腳。讓烙鐵頭的尖端與任何 Blue Pill 的元件保持距離。
  2. 把錫絲拉直。
  3. 用錫絲去碰烙鐵,於是錫絲就會開始溶化(下方影片裡的反光點)。
  4. 輕輕用烙鐵點在針腳上來為針腳加熱。不要在針腳上停留太久,因為這有可能會讓與這根針腳連接的元件受損。如果需要的話,可以先抬起烙鐵,然後在重新點回去想要焊接的針腳上。
  5. 將錫絲往針腳與焊接環之間的空間推進。如果針腳的溫度足夠,錫絲應該會溶化並且填滿針腳與焊接環之間的空隙。
  6. 重覆這些步驟,直到焊接環已經被錫完全覆蓋為止。記得:不要讓烙鐵頭停留在任何一支針腳上太久的時間。
  7. 將固定器轉向來完成另一側的針腳焊接。烙鐵頭的尖點總是要與其他已經焊在 Blue Pill 上的零件保持距離。
  8. 如果手會抖,焊接時可以靠在固定器上。

多看幾次下方的影片,就會了解我在說什麼。這個焊接方法較慢,是因為使用了細錫絲,但對像我這樣手會抖、眼睛又不好的老人家,這個方法就很管用。
