【開箱】LoRa + Quark SE C1000開發板快速上手初體驗

Posted By 賴建宏 on 9 月 7, 2017 in 教學文, 開箱文 | 0 comments

作者：賴建宏

剛開始拿到這東西的時候，說老實話，心裡面嘰嘰喳喳，因為使用上不像 Arduino 那樣方便；不過，隨著跟代理商Sertek 的專家一起實際操作後，發現這玩意的價值可大了⋯⋯

話不多說，進入主題吧！

開發版特色

整合SE C1000、ARC 和 LoRa的MTM基板實際連接樣式

Intel Quark SE C1000 可以達到在微控器的範疇，執行機器學習（Machine Learning）中常用的樣式比對（ Pattern Matching）演算法！很神吧！？

▶︎查看更多開發版特色

目前除了搜尋引擎廣泛應用樣式比對演算法以外，還可能應用到醫療科技的場景，比如這篇醫學期刊，就是利用樣式比對的演算法，對腦部海馬迴進行核磁共振所得的結果進行分析與處理。

不過呢，這次沒要講演算法，也沒有要做醫療科技的應用，純就 MTMTech 透過系統級封裝(System in Package, SiP)的技術把 Intel Quark SE C1000、ARC 和 LoRa 三者合成一體的開發板做一開箱評測；為求容易上手，就先用閃爍 LED 當作開胃試吃小菜吧～

材料準備

MTMTech 三合一開發板。
一個 JTAG ICE，這很重要！千萬記得要確定這個 JTAG ICE 的賣方可以提供技術資訊，不然可能燒錄不進去，本文用 Olimex ARM-USB-OCD-H 這個，也要下載 Zadig 對 Olimex 進行事後的驅動設定。
Micro USB 手機充電線。
電阻220歐姆；限流用。
LED 一個。
母對母杜邦線。

安裝環境

這需要使用 Intel System Studio for Microcontrollers(ISSM)，請先下載後安裝（幾乎是一直往下按就可以安裝完畢）。接下來才是重點，驅動程式必須更新！首先插入 Olimex JTAG，在裝置管理員會看到這樣的更新內容：

Olimex裝置安裝後於Windows裝置管理員的清單

下載 Zadig 後對 Olimex 進行設定，如果一開始沒看到，記得用選單讓 Zadig 重新列出所有的裝置：

下載並執行Zadig更新驅動程式

之後就進入 ISSM 環境下，第一步是透過 Project 選單更新 Quark SE C1000 的韌體程式，這裡要記住：MTM 出品的與 Intel 原廠的開發板有不同，所以一定要採用 Custom Configuration。而且，OpenOCD 一欄一定得改為以下紅字串；Olimex 有說明書於網站上，可以參考 Olimex 的說明數調整 Configuration，記得喔！晚點也要！

-f scripts/interface/ftdi/olimex-arm-usb-ocd-h.cfg -f scripts/board/quark_se.cfg

更新SE C1000韌體透過Olimex的Configuration

寫個簡單控制 IO 的範例試試吧

可以參考下面五張圖：

Intel ISSM新增一個專題

Intel ISSM新增一個專題後，指定處理器為Quark

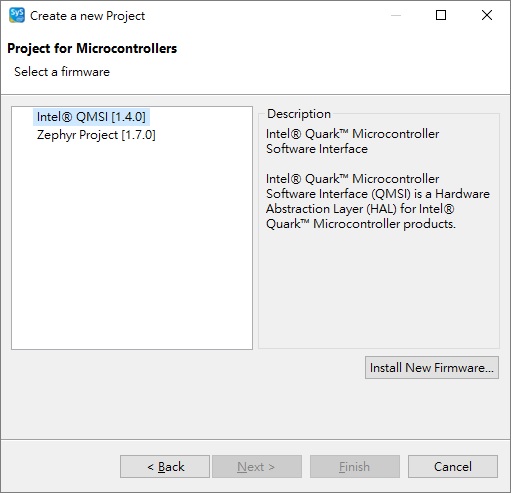

Intel ISSM新增專題後選擇Intel QMSI 1.4.0

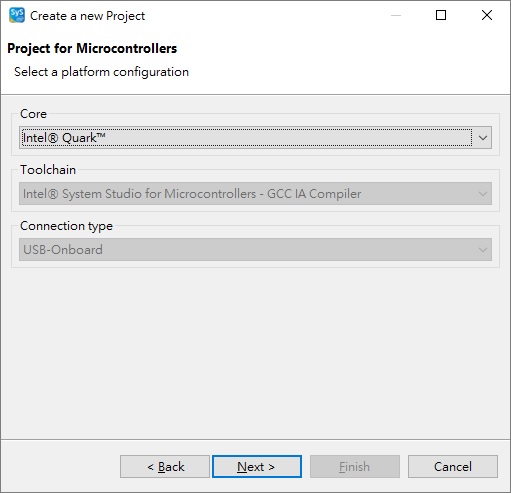

Intel ISSM新增一個專題，挑選平台

Intel ISSM新增一個專題，挑選範例為LED_Blink

按下 Finish 按鈕就可以開始產生一個新專題了（嗎），還沒哦～～記得要改 Code！MTM 的腳位對應，要跟 Intel Quark SE C1000 的 IO 位址號碼一樣，如下圖的橘框框，改了才可以編譯跟燒錄；我們用板上的第18腳，換算位址為24，再對應 Intel Quark SE C1000 對腳位的多工器選定說明書內容 Table 3. Pin and Muxing Functions Mapping for Peripherals 所列，之後才得知是58（我一開始找不到也很火，可是想想很正常，因為功能越多共用相同接腳的機會就越高）。

成功建立一個新專題，要記得改Code

MTM腳位圖

橘框框中改成：

/* The following defines the pin and pin mux details for each SoC. */

#if (QUARK_SE)

#define PIN_OUT 24

#define LED_PIN_ID (QM_PIN_ID_58)

#define PIN_MUX_FN (QM_PIN_59_FN_GPIO_24)
