【實作實驗室】遙控器卡卡的?拆解維修全紀錄



作者:實作派

遙控器對準電視卻打不開,大家第一件事應該是換電池吧!萬一換了電池也沒用,你應該會開始懷疑是搖控器故障還是電視壞掉?

數位相機能看到紅外線

人類的眼睛看不到紅外線,因此為了確認紅外線 LED(IR LED)是否工作正常,和各位介紹一個簡單有效的方法:將手機切換到照相功能,透過手機鏡頭觀察遙控器,若遙控器按下後 LED 有亮,表示遙控器沒問題。

手機能看到紅外線是因為它的感光元件 CCD 本身涵蓋的波長包含了 X 光到近紅外線,所以當你拿著手機去看人家拍 X 光,理論上應該是會看到螢幕上有如閃光燈般的閃一下。

數位相機可以捕捉紅外線(圖片來源:實作派提供)

遙控器按鈕受潮

若 IR LED 有亮,但是按鈕卻仍然卡卡的該怎麼辦呢?這時候就必須拆解遙控器了,而拆了你就知道裡面有多精彩,通常會有油油黏黏的東西在裡面,這是受潮外加塑膠出油的現象,如下圖所示:

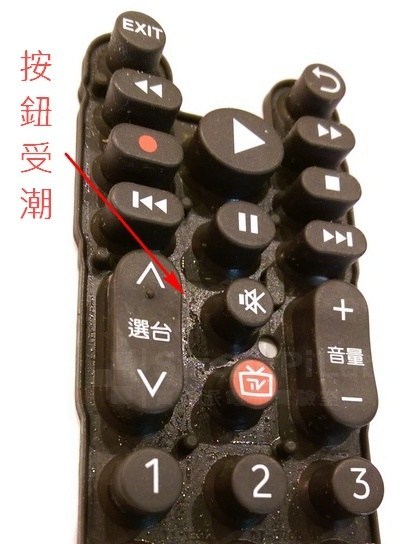

橡膠皮受潮(圖片來源:實作派提供)

有人可能會問這些噁心的東西怎麼來的?這是因為我們每天將遙控器握在手上,人體的濕氣慢慢滲入遙控器裡,加上屋內夾帶廚房或食物的油氣,日積月累後,這些水水油油的物質當然就卡在按鈕結構錯綜複雜的遙控器裡,出不來了!

還是半信半疑嗎?我把這片軟膠翻過來,大家可能會想軟膠與電路板接合的地方應該不會受潮,但是它偏偏有兩個按鈕特別潮濕,如下圖:

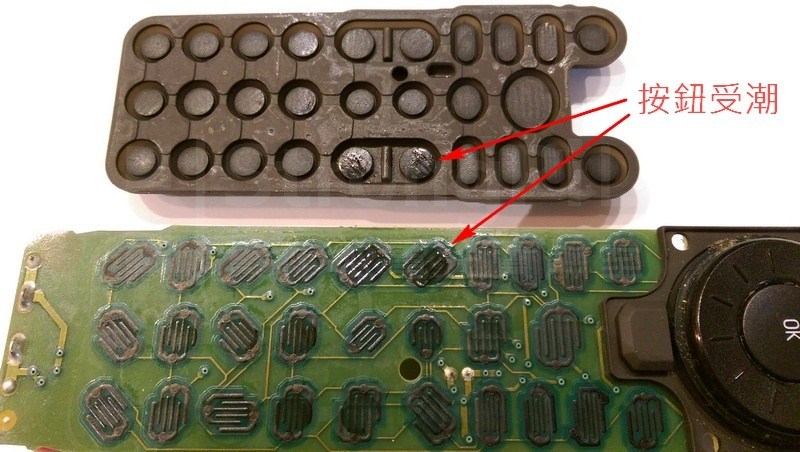

最常用的按鈕受潮最嚴重(圖片來源:實作派提供)

原因就是當我們按下按鈕時,會把空氣擠出來;放開按鈕時,會把空氣吸進去,這有點像打氣筒的原理,因此最常按的鈕會吸最多次的空氣,從按鈕的濕氣就可以得知你最常按哪個鍵了!解決方式就是拿衛生紙擦拭油脂,如果髒污很嚴重,用橡皮擦也行,這樣做可以增加遙控器的壽命。

遙控器按鈕不靈敏

按鈕正下方的黑色圓點橡膠有塗一層導電膜,但遙控器用久了這層導電膜會漸漸失效,這也是造成按鈕無效或不靈敏的原因;解決方法是剪一小塊鋁箔紙,用雙面膠貼在導電橡膠上,你會發現遙控器變得好按許多。

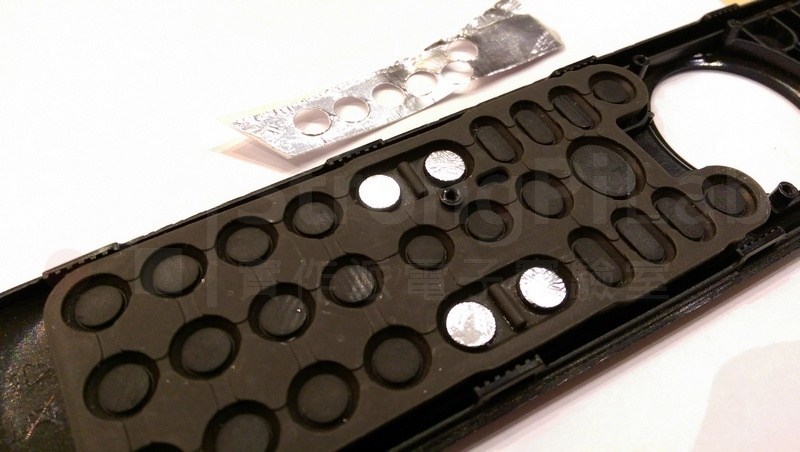

遙控器的導電薄膜剝落,可改以錫箔補上(圖片來源:實作派提供)

小結

趁這拆開遙控器的時機,順便把平常很難清理的面板清理一下,發現上面也是黏滿了許多油漬,都是平常吃飯看電視留下來的痕跡,清理完後感到無比的舒爽!但畢竟我不是遙控器的設計者,它哪裡有卡榫其實很難預測,因此拆解過程當中難免會出現醜醜的痕跡,甚至刮痕,這就是拆解的代價啦!不過希望這篇文章能幫助你清理遙控器。

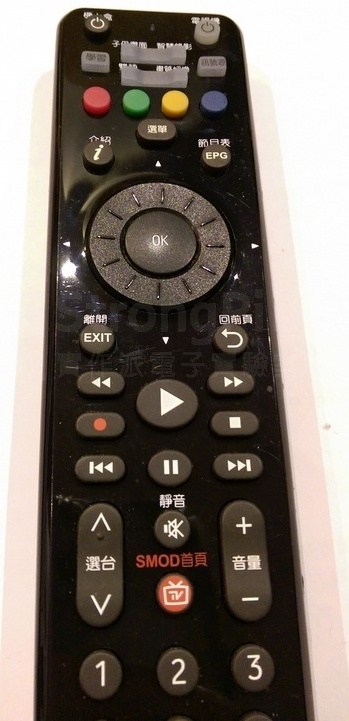

煥然一新的遙控器(圖片來源:實作派提供)

(本文轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
