【實作實驗室】延長線插座用好用滿?電線走火就是這樣來的

作者:實作派

冬天開電暖器,夏天開冷氣本是人之常情,但如果因而造成電線走火就得不償失。所謂「電線走火」就是電線產生高溫,造成附近的可燃物起火燃燒,如果走火發生在裝潢夾層,由於不易發現,通常發現時已經來不及了。

只是開個電源就會電線走火?一般都認為要有所作為才會導致某件事情發生,例如玩火容易引起火災,但是電線走火這件事情通常是消極作為或甚至不作為所導致。

人很奇妙,願意花錢買藥吃,但卻不太願意花錢買自身的安全,因為安全看不到也摸不到,等你發現它的重要性時,通常已經是烏漆麻黑的火災現場了。阿信助教這次來介紹電線是如何走火,以實際如何預防為主,細節原理我會帶入超連結文章,讓各位從宏觀的範疇到細節都能接觸到。

電線走火的原因:用太多電器了

插座用了太多電器容易讓牆壁內的電線出現大量的電流,使電線的溫度升高造成危險,大量電流會出現大量的熱能,尤其是接觸點卡垢導電不良時會更嚴重,熱量累積太多會讓插座融化變形。

太多電器共用插座,容易引發 電線走火(圖片來源:實作派提供)

住家裝潢要留心配電拉線

另外住家的裝潢也是一個問題,通常裝潢為了美觀,通常會重新覆蓋一層木板在原來的牆面上,想當然爾插座也會跟著移動,如果重新拉線做延長,銜接延長線的地方就是容易出問題的地方。我看過為了固定電線,用大頭針直接釘在白扁線中間的,那不小心就會讓火線中性線短路了,也看過結線不良,甚至電線只是彼此勾住,就用膠帶纏起來的,這些都會在銜接點產生電阻,這在電流小的時候看不出來,電流大的時候這些地方就會發熱了。

我也聽過在木板牆壁內有茲滋作響的電弧聲,還好木板內是空的,當事人有聽到,不然如果在佈滿隔音棉的木板隔間內,基本上你會聽不到,萬一燒起來真的就只是幾分鐘的事情。

那你說我怎麼知道人家有沒有良心施工?說實在我也不知道,為了避免這種情況,我一定會事前溝通、現場巡查、事後檢查,只要將要求講在前面,你也甘願付出相應的費用,絕大部分的廠商都會願意配合;換句話說,只要業主願意做功課,能合理溝通,我想後續都是很好談的,這部分可以看【實作實驗室】一拍即合不容易,找到合拍水電師傅的關鍵在「溝通」

高耗能電器不要用延長線

電暖器、電磁爐、微波爐、電鍋與電熱水器,這些會產生熱能的電器會吃掉非常高的功率,大約會在 1000 W~1600 W 之間,當然所耗用的電流也非常高,而他們所使用的電源線所承載的電流也很高,大約在 10 A~15 A 之間(A 是電流單位安培),這麼高的電流下,電流路徑上只要出現任何電阻,都會被轉成很大的熱能,因而釀成火災。

「但我都只是插插頭,沒有刻意去加電阻啊!」這是一般最常聽到的回答。是的,我知道沒有人會刻意在家裡的插頭加電阻,但是空氣中的濕氣會慢慢地腐蝕你的插座與插頭,如果是像廚房這種高溫高濕的地方,鏽蝕的速度會更加劇,而且還會卡上油汙,這些東西會阻礙電流的通行,就像自然產生的電阻,而且還剛好附在插座與插頭的接點上,你看下圖。

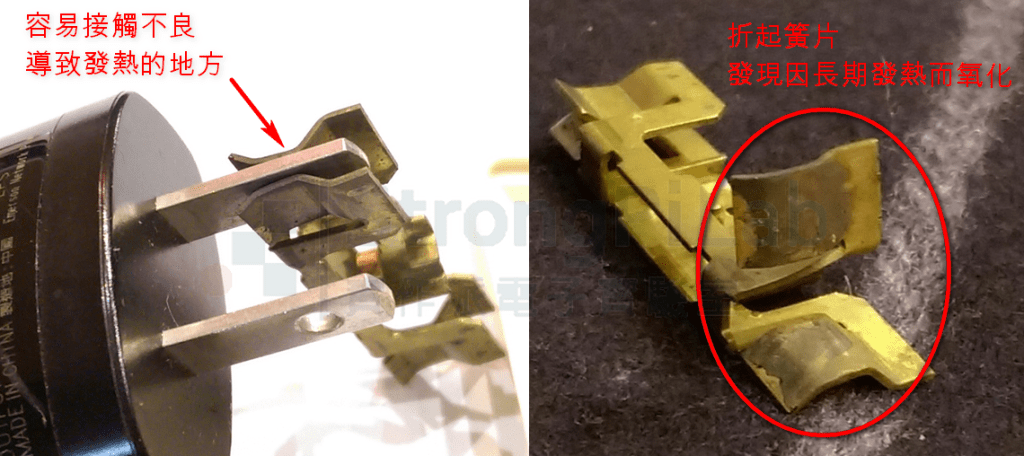

汙損的插座簧片(圖片來源:實作派提供)

這些自然產生的髒污形成的電阻,會在電流通過的時候產生熱能,你可以摸摸正在使用中的老舊電鍋插頭,它的溫度可能比一杯溫水還高。插頭鏽蝕的嚴重程度通常可以用顏色來判斷,顏色越深銹蝕越嚴重,也越會產生熱能,所以家中的插座需要定期更換,尤其是廚房的插座,熱到變形真的很危險。

上圖插座中簧片的氧化髒污,這無法避免,我們能做的就是在電流路徑中減少簧片銜接的次數,也就是電磁爐等家電的插頭要直接插在壁插上面,不要透過延長線,才能減少憾事的發生,因為每接一次延長線,都會增加電阻產生熱能,進而提高火災的風險。

關於插座老化的詳細說明,請看【實作實驗室】插座健檢!為什麼插座會變黑發熱?,應該會對各位有幫助。

可自由彎折的分接插座盡量少用

外面賣的可彎折分接插座,真的是太方便了,電線想往哪裡擺就往哪裡擺,但這種分接座絕不能拿來插電磁爐等高耗能設備。

它為了遷就可彎折的活動功能,裡面的金屬結構並不是以螺絲壓實,而是以簡單的簧片接觸或金屬鑽孔做為簡易軸承,時間一久它們的接觸面都會變差,因此在大電流的使用場合下是很脆弱的;你拿它來插檯燈、手機充電是沒問題的,但千萬不能拿來插電鍋或電磁爐。

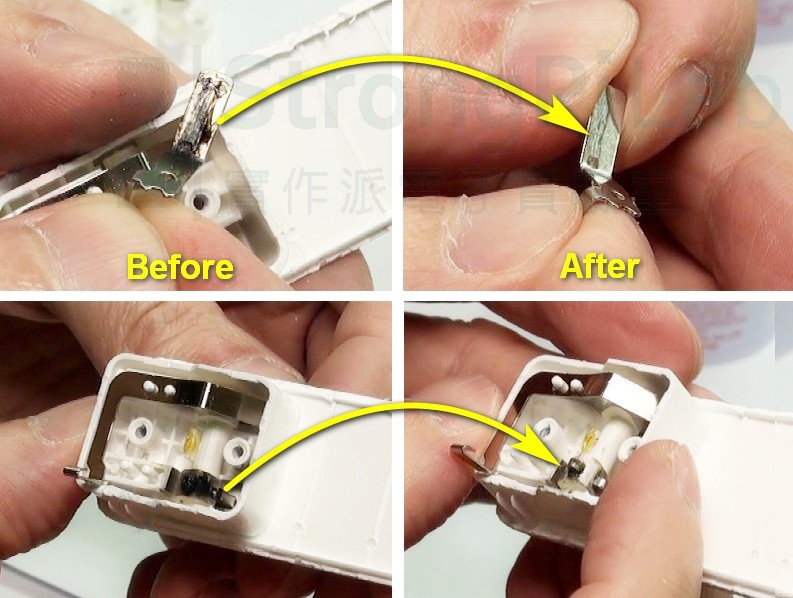

下圖是小米的 4 port USB 充電器,它的 110 V 插頭就是可彎曲的,使用時有滋滋作響的聲音,打開後很明顯內部有接觸不良,都卡了黑色的汙垢,金屬接觸點非常小,簧片又壓不緊,拿來清理一下就變好了,但總不能常常這樣做,最好是不要用可彎折的延長線,詳情請看 USB 充電器-恐怖滋滋聲-開刀房現場直擊-維修 DIY

可彎折的插頭容易接觸不良產生火花,接點清理前後差很大(圖片來源:實作派提供)

較吃電的固定設備電源請用壓接或焊接

如果你安裝的是較大噸數的冷氣,吃的電流較大,也許 10 A~15 A,那麼我建議甚至就不要使用電源插座了,直接請施工人員把插座電源和冷氣電源線接起來,看是要用接頭壓接或焊接都可以,這樣就不會有電源插座氧化的問題。

由於冷氣是接 220 V 的電源,以電流 10 A 的冷氣來計算,所消耗的功率就已經 2200 W 了,甚至有些機種會逼近 3000 W,所以在電源的施工上要盡量避免電源接點氧化的可能性。

大電流要用粗的電線

電流越大,所需要的電線越粗,否則電線會發燙。用電鍋煮飯的時候,電線摸起來溫溫的那是正常,若摸起來會有點燙,請趕快更換電源線。若電線又是來回折疊著捆起來,發燙的熱量更是會快速累積讓塑膠外皮燃燒造成火警。

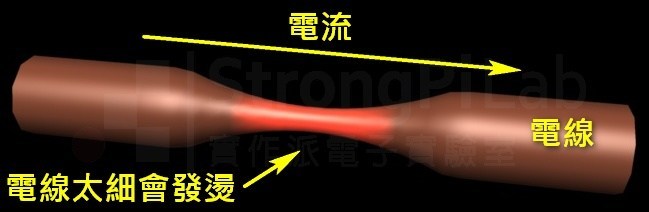

電線走火—電流路徑太細會發燙(圖片來源:實作派提供)

談到家裡牆壁內的電線配置,電線規格分為下列幾種,一般家用的電線通常會配 2.0 mm ,如果你安裝的是電熱水器,那這一路的迴路就要配 8.0 mm2 以上才安全。

  • 1.6 mm 指的是直徑,舊公寓會看到
  • 2.0 mm 指的是直徑,現今住家最常看到
  • 3.5 mm2 指的是導線截面積
  • 5.5 mm2 指的是導線截面積,營業用冷氣冰箱
  • 8.0 mm2 指的是導線截面積,電熱水器
  • 14 mm2 用在進屋線或電熱水器

當然越粗的電線,成本就越高,只要成本能接受,把全戶都採用 5.5 mm2 來配線也行。關於跳電與電線的說明請看【實作實驗室】認識跳電安全機制

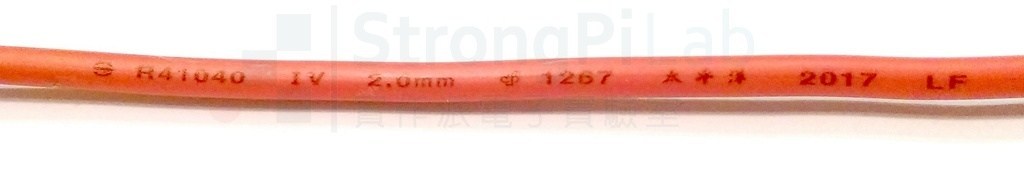

電線規格一定會印在外皮上,這是 2.0 mm 規格的電線(圖片來源:實作派提供)

短路

短路就是插座上的兩個洞,突然被導線碰到,電流因而開始導通。由於導線的電阻很低,因此可以通過非常大的電流,但是導線有自己的電流上限,當通過的電流超過導線的電流上限,導線溫度會開始增加,最後導線可能會把自己融掉,通常伴隨著清脆的爆炸聲與火花。

如果這個火花掉到易燃物上,可能會馬上引發大火。那你會問為什麼會天外飛來一根導體來短路?答案有百百種,自己實驗用的電線不慎掉進插座、電線外皮脆化剝落又剛好跨在鐵皮上、電線剛好在火源附近造成外皮融掉讓內導體碰在一起,太多奇奇怪怪的原因了。

所以施工時一定要將電線包覆好,避免電線外皮刮傷,使用電器也要養成好習慣,電器不用時就把插頭拔掉並遠離火源。

電線要定時抽換

電線的外皮是塑膠做的,就算你不動它,它也會因為與空氣接觸而氧化變硬變脆,有一天電線的外皮就會因為輕微的觸碰而自己掉下來,形成裸銅線的狀態,如果它剛好跨在金屬結構上,馬上會形成短路並產生高熱。這不是危言聳聽,而是有實際案例發生的。

一般來說 10 年整間屋子就要抽換一次電線,會讓你住得比較安心。那…不換會有事嗎?不一定,但是跟上帝賭博通常是會輸,看你要不要賭而已。

那一定很花錢吧!我想這不是去大賣場買東西,什麼都要最便宜,而是為自己的身家性命買保險,你繳 10 年的保費,我相信都比這個貴,不然你看看那些社會新聞,整屋子人與財都付之一炬,那可不是幾萬塊就能換回來的。

電箱的開關與電線要符合需求

電箱是所有室內配電的源頭,所有電線全部會接到這裡,電源總開關也都在這裡。若電流過大,電箱裡面的無熔絲開關 NFB 會自動斷電,這是一種安全的機制,前提是電線與無熔絲開關 NFB 的規格是相符的,例如電線規格最高 20 A,表示電流超過 20 A 電線會有發出高熱的危險,所以 NFB 的容量絕對不能超過 20 A,否則會發生自家電線已經燙到外皮都融掉了,NFB 卻如如不動,那就失去安全的保障了。

關於電箱的相關知識請看【實作實驗室】電箱配置怎麼接?搞懂 110 V 與 220 V,只要你找的是正規的水電師傅,他一定會幫你檢查規格是否合理。安裝或修改電箱是很專業的事情,千萬別自己 DIY,希望本篇能幫助大家讓自己的居家用電更安全
