【實作實驗室】做居家電器檢修,你一定要知道「三用電表」

作者:實作派

三用電表可以用來測量電壓、電流、電阻,讓你輕鬆判斷插座與電器是否有電壓存在。如果只是簡單的小問題,你可以用電表做簡易的測試,縮小檢查故障的範圍,或許還能將故障給修理好,而且電表很便宜幾百元而已,買一個電表就能讓你做簡單的居家電器檢修。

三用電表教學影片

下面這個影片將對三用電表做介紹,影片中會以電壓為主。電流測試比較麻煩,要割線,影片中只有簡述帶過,但會在下面文章中說明。

電壓測試

電壓計又稱伏特計(Voltage Meter),它是最常被使用的功能,用到的機會大概是 85% 以上,測量的對象是兩點之間的電位差,只要跨接在兩個待測點上就可以。由於電壓計是高阻抗,本身流經的電流非常小,所以測量動作其實不太會影響到原本的電路。

電壓測量分為直流(DC)與交流(AC),所以測量的時候要切換到正確的檔位才能確切測量。

如果你是要測量家裡的插座,那我建議你參考【實作實驗室】電箱配置怎麼接?搞懂 110 V 與 220 V,會讓你對居家用電有更深的了解。

三用電表—電晶體電壓計是高阻抗(圖片來源:實作派提供)

電流測試

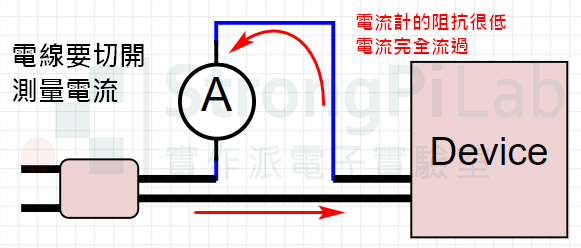

電流計又稱安培計(Ampere Meter),測量的對象是導線內的電流,測試時需要將導線切開接入安培計,才能測到電流,這是因為一般買的電錶都是探針式的,除非你用的是鉤錶,才能做非接觸的電流量測,不然就得把線切開串接。電流計本身為低阻抗,因此本身所產生的壓降非常小,不會影響原本的電路運作。

電流計也分為直流(DC)與交流(AC),但並非每台電表都有 AC 電流的檔位,如果你有測量 AC 電流的需求,購買電表時請注意商品的規格說明。

由於測量電流需要把電源線切開,因此比較有安全上的顧慮,這裡指的「顧慮」是指,當你把電線切開之後,是否能將電線以良好的接觸方式再接回去,否則接觸點將會因為接觸不良產生高熱,引發安全疑慮。

三用電表—電晶體電流計是低阻抗(圖片來源:實作派提供)

電阻測試

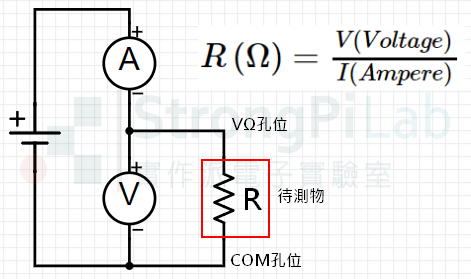

電阻計顧名思義用來測試電阻,所謂電阻就是電壓 V 與電流 I 的比值,公式如下圖:

三用電表—電晶體電阻測量的接線(圖片來源:實作派提供)

測量電阻需要同時用上伏特計與電流計,所幸三用電表已經幫我們計算好電阻值了,不然要測量電阻還真是麻煩。測量電阻的方式有很多種,上圖只是擷取最簡單的一種方式而已。過小的電阻則需要用四線式測量,請看【實作實驗室】低電阻測量 — 四線式精準測量0.01Ω的原理

任何東西都有電阻值,只有大小的區別而已,銅線本身的電阻值很低,若是 10 cm 的導線電阻值可能接近 0 ohm,但兩條銅線接在一起,電阻值就可能會升高,另外因為接觸面上可能有髒汙,如果接觸面有鏽蝕,電阻就會更高,我有時候會利用電阻值來判斷元件是否正常。

電晶體增益

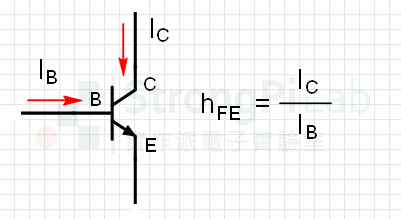

電晶體一般是用來做放大器的,所以我們會用輸出與輸入電流的比例來描述電晶體的放大特性,所以此時電表需要動用到兩個電流計來做測試,這功能通常是要做電子實驗才會用到,一般幾乎不會用到。

三用電表—電晶體的增益計算(圖片來源:實作派提供)

頻率測試

如果要測試電壓的頻率可以利用這個檔位來測量,舉凡音響電視的固定頻率測試訊號,或是家裡插座的頻率 60 Hz 都可以用這個來測量,我這台電表可以測試到 4 MHz,但如果振幅太小可能會測量不到頻率。
