【文創設計】DIY自行滾動的玩具 — 跳寶

作者:文創造設計工作室/張宇文

「跳寶」這個名稱大家可能很陌生,但是大多數的人一定看過。它是一種外型像膠囊,放在傾斜的面上就會自己慢慢滾動的玩具,有各種不同的材質與名稱。

國外比較常見的名稱是「Jumping Beans」、「Crazy Beans Toys」;中文叫「跳跳豆」、「跳寶」、「魔豆」、「藥丸豆」。目前市面上較常見的,應該是紅黑色藥丸造型的型式。



英文的「Jumping Beans」原本是指墨西哥跳豆,這是一種蛾在植物種子內產卵的衍伸物品,並不是玩具的「魔豆」。

蛾在植物種子內產卵的墨西哥跳豆

魔豆玩具

跳寶的材質很多元,紙類、塑膠類、膠囊、木頭、蠶繭等都可以作成。

(圖片來源:文創造提供)

木頭跳寶的影片:

有關墨西哥跳豆,可以參考影片:



這類玩具是一種運用重心位移力學原理設計的,如「下樓梯的人」、「翻轉達摩」等都是類似玩具。

台灣早期,跳寶是乞丐乞討的手段之一,乞丐會手持劈半的竹片讓「跳寶」來回翻滾,同時口唸吉句:「跳寶跳入來,添丁大發財」,吸引大家給錢;而在中國大陸,也有類似在蠶繭內放入蛋珠或石子,外型做成老虎形狀的「繭虎」,或稱為「滾地虎」的傳統童玩。

本次文章,就是教大家如何利用簡單的繪圖設計製作出這組遊戲。

作品設計理念

這次的作品分為兩個部分,一個是跳寶本身,一個是軌道的部分。跳寶的部份我們用的是容易取得的材質來製作,也就是錫箔紙與彈珠;軌道部份我們昰用電腦繪圖與雷射切割,在自己在家的話,也可以用紙板和熱熔槍。

跳寶製作

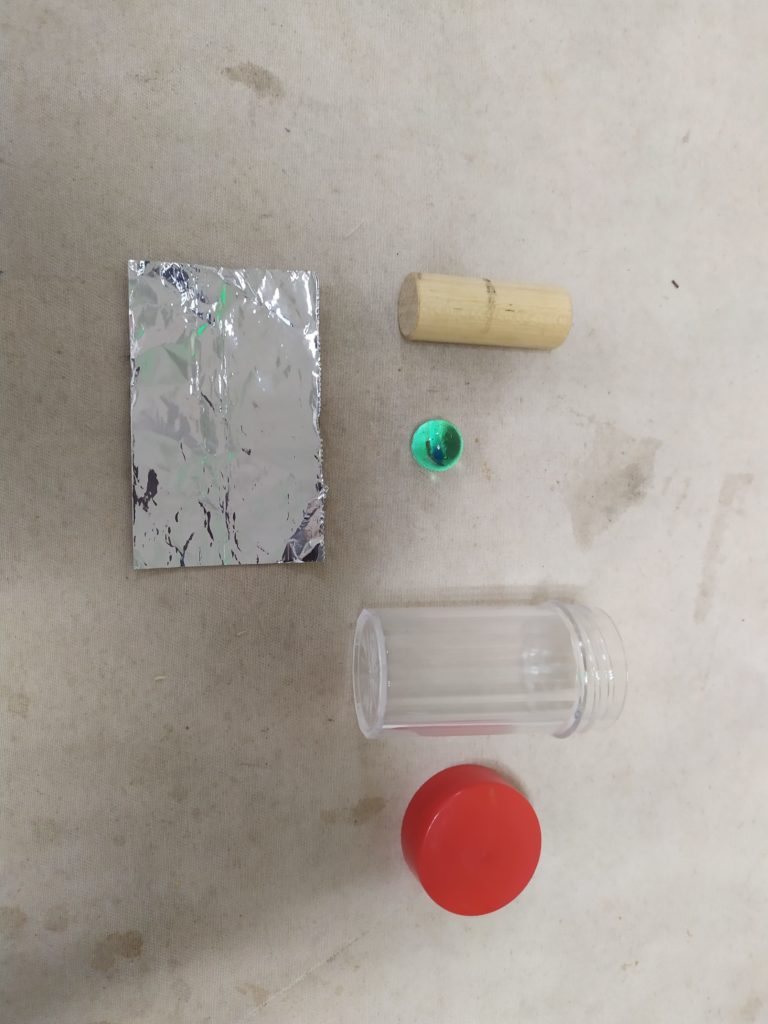

所需的材料有:

  • 錫箔紙,約 8*4 公分
  • 彈珠
  • 直徑 16 mm 的木棒,也可以用粗細差不多的麥克筆代替
  • 小罐子

(圖片來源:文創造提供)

製作步驟:

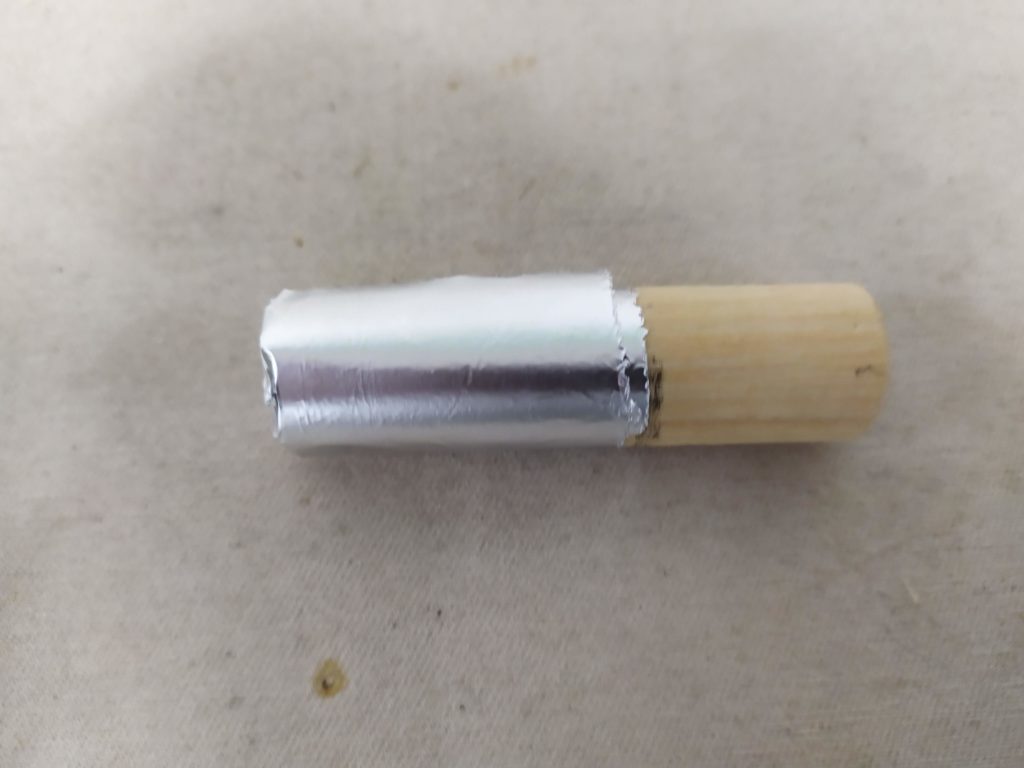

  1. 將錫箔紙攤平,並用木棒捲起來。

(圖片來源:文創造提供)

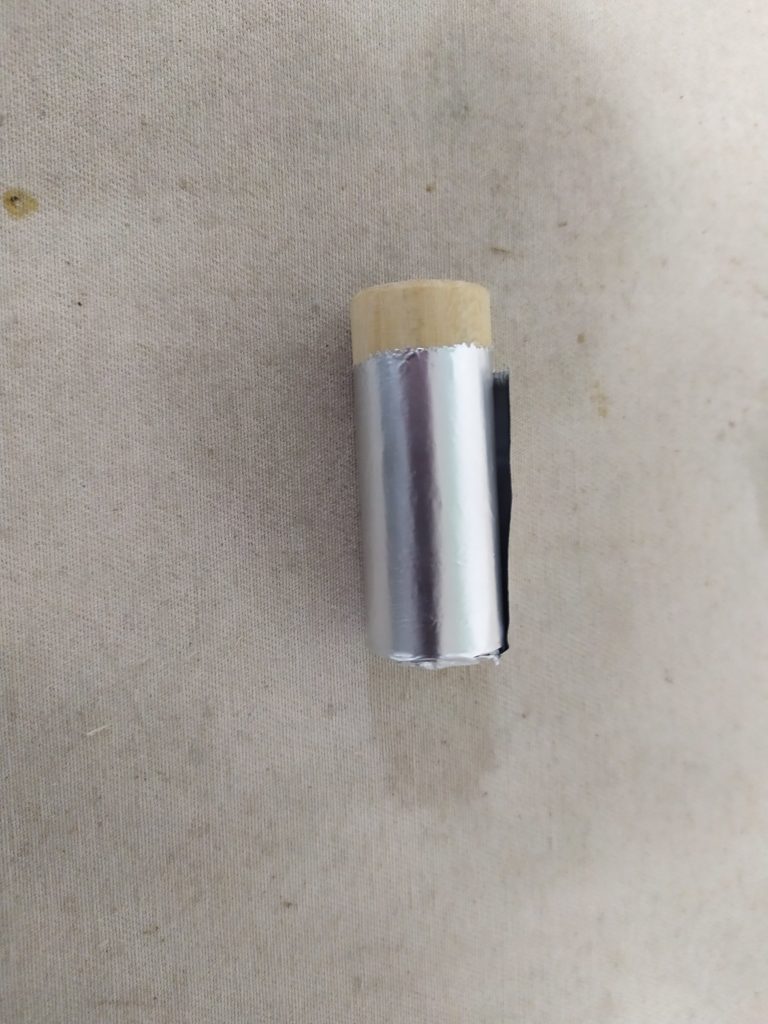

  1. 將木棒取出約 1/4,並將錫箔紙壓緊。

(圖片來源:文創造提供)

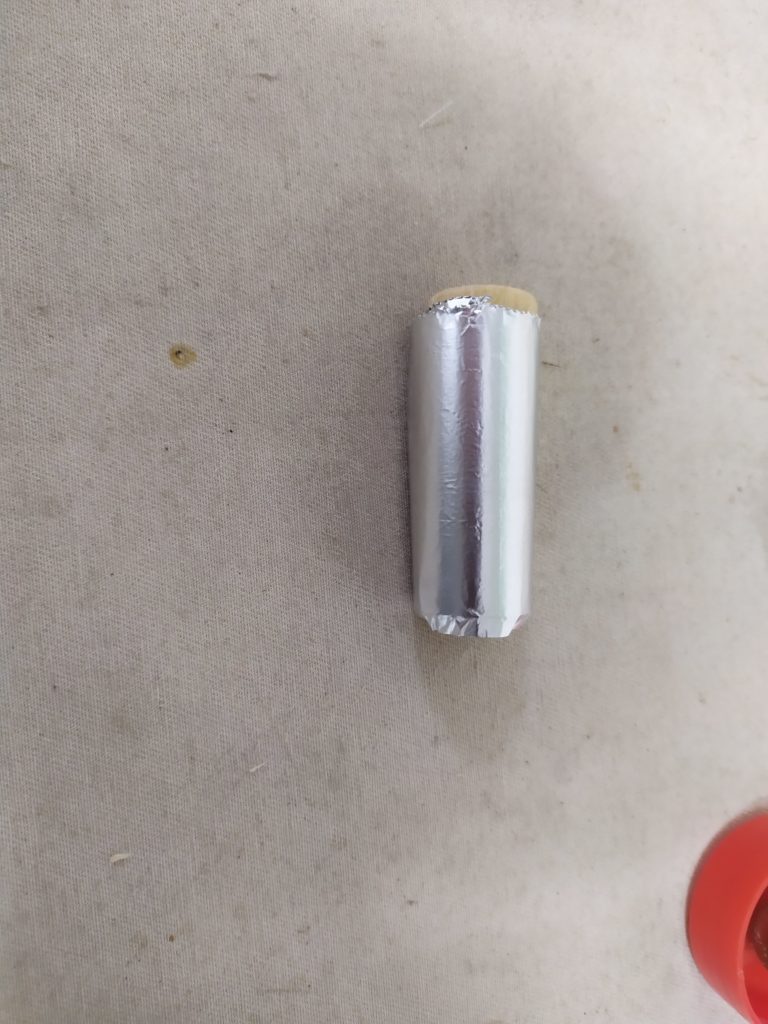

  1. 小心取出木棒。

(圖片來源:文創造提供)

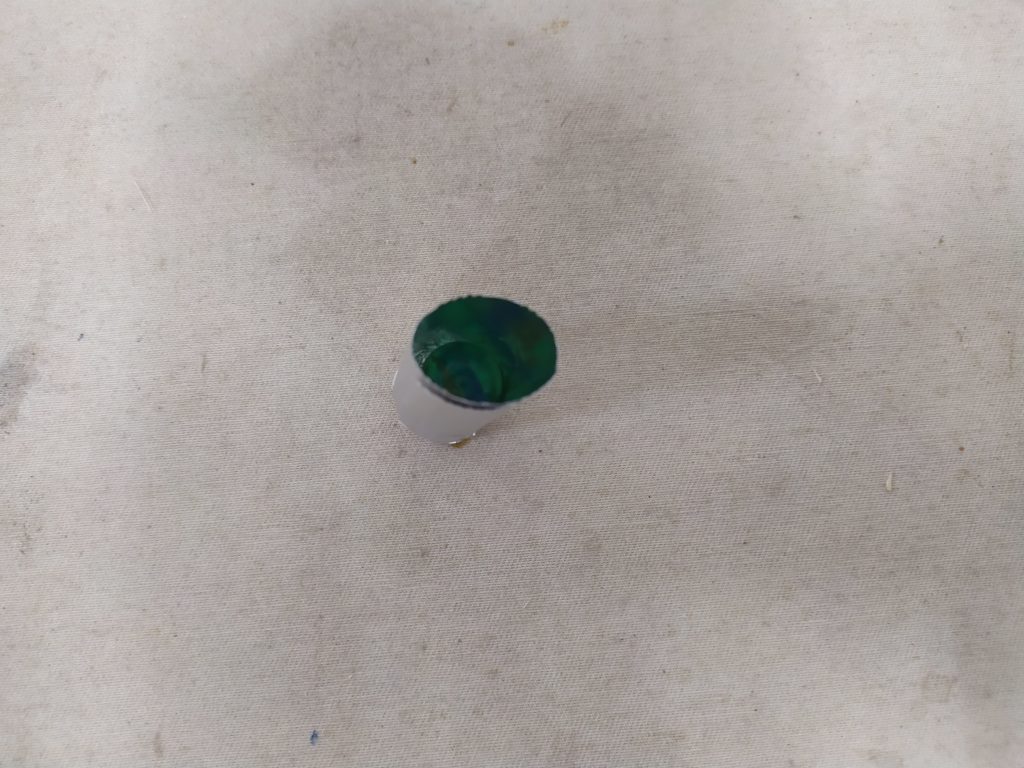

  1. 放入彈珠,並預留 2/4 的空間。

(圖片來源:文創造提供)

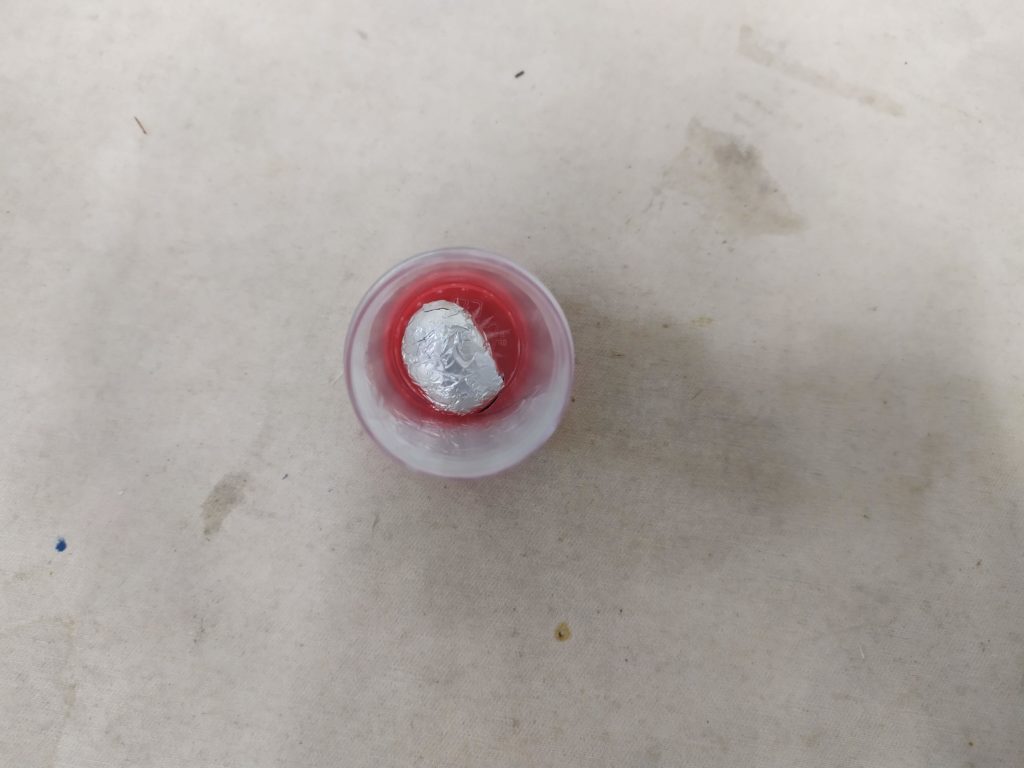

  1. 將最後 1/4 的部份小心壓起來,並放入瓶子。

(圖片來源:文創造提供)

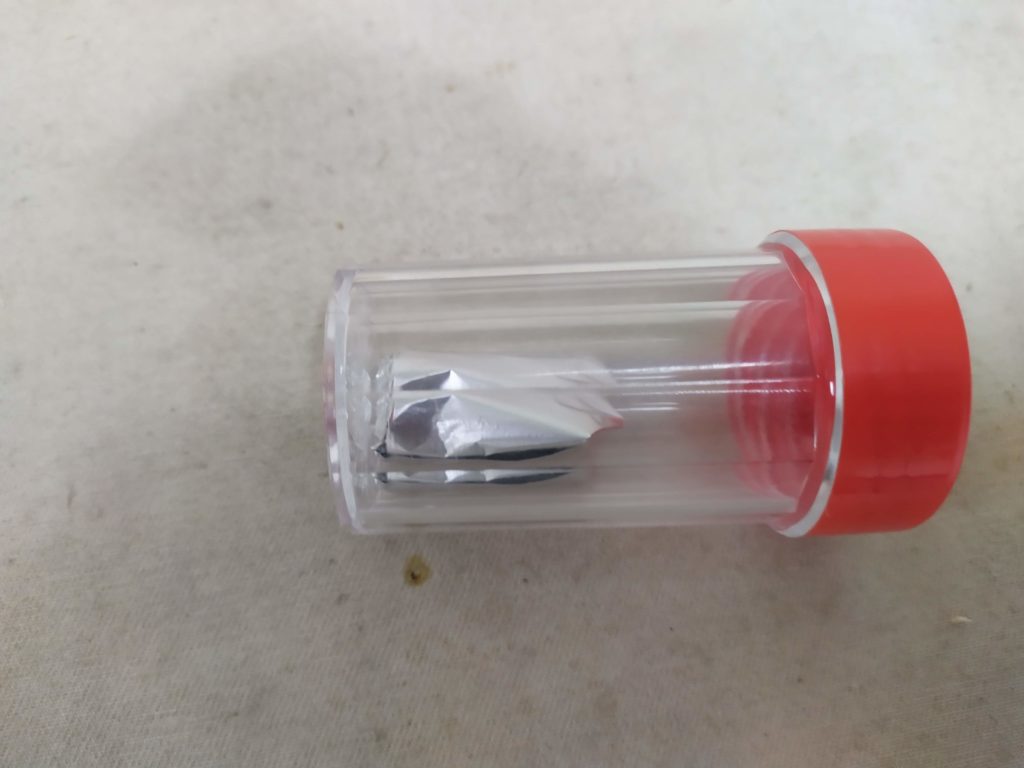

  1. 蓋上瓶蓋後,上下搖晃至兩頭變圓就可以取出。

(圖片來源:文創造提供)

  1. 把玩時不要大力的去捏跳寶,避免錫箔變形。

跳寶軌道設計

這次分享的軌道是為幼兒園與國小 1-2 年級小朋友設計的版本,結構上很簡單,就是一個兩段式的的軌道,中間利用 ㄇ 型卡扣結合。

(圖片來源:文創造提供)

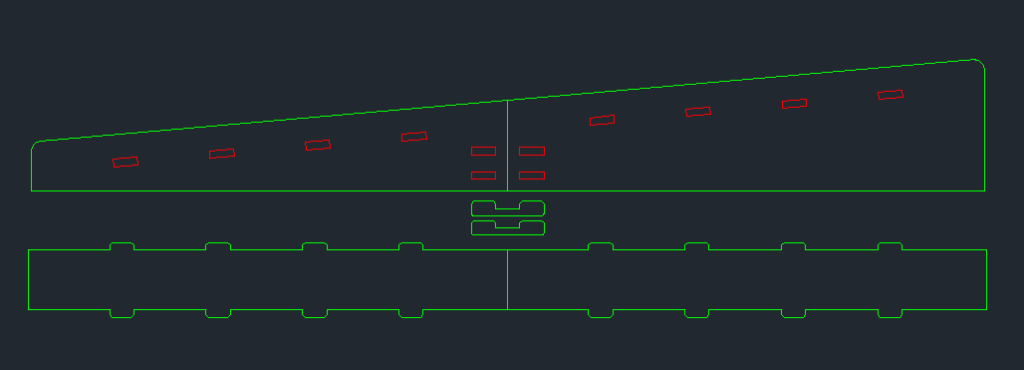

  • 平面設計圖

在測試過許多不同角度之後,5 度的斜面是文創造認為最適合的,不會讓跳寶滾動得太快,又不至於停止不動;在排版時,由於斜率一樣,因此可以把兩邊對折,這樣也能節省許多加工的時間。

(圖片來源:文創造提供)

  • 立體健模

立體健模時,記得確認兩段軌道的接合處是否有干涉以及之後成品的比例。

(圖片來源:文創造提供)

  • 實際組裝

這個作品結構非常簡單,零件只有 4 種共 10 個零件,而且有很多是對稱的零件,在實際課程中,可以先讓兒童學習分類,在學習把材料分成前後兩組軌道,最後學習組裝;如果空間比較小,可以只使用其中一段來玩。

(圖片來源:文創造提供)

衍伸遊戲

目前常見的幾種擴增玩法如下:

  1. 增加軌道斜度,觀察跳寶的變化。

(圖片來源:文創造提供)

  1. 將兩段軌道分開,並交叉接住滾落的跳寶,訓練反應能力。
  2. 把多組軌道接起來,並且看哪一組可以順利得走到終點,訓練團隊合作。

目前跳寶的玩法非常多,從製作軌道到利用圓盤操作移動都有,這些變異的玩法還有很多種,有興趣的朋友,可以自己思考看看。

小結

童玩充滿著許多的智慧,而玩是人類的天性,可以說是小朋友最早的學習管道,如果在互動的過程中,可以讓孩童感到有趣與好奇,進而產生探索的慾望,那玩具的教育功能就達到了。

而在玩的過程中,不停地創造新的玩法,就是一種訓練創新思維的過程,藉由這樣的過程文創造相信,一定可以提升發明者的成就感,同時增加自信與互動能力。希望透過本次的分享,讓大家又學習到一種有趣的童玩,並且在實作的過程中發現問題並解決。
