【實作實驗室】筆電風扇吵死人,送修等好久只好自己來

作者:實作派

阿信助教最近發現自己 ASUS S451L 筆電的風扇好吵 ,讓我心浮氣燥十分不舒服。只是送修要好久,期間我完全無法工作,而且這台筆電功能正常也沒有必要買新的,因此決定自己 DIY,來看看如何解決問題。

風扇好吵 兇手就是它

雖然我有九成把握認為風扇就是噪音源,但總是要拆開確認病因,才能對症下藥,所以我把筆電的下蓋拆開,上電觀察風扇運轉的狀況,果然沒過多久風扇就開始嘎嘎作響,只要用手指阻止風扇轉動,噪音就馬上消失,因此確認風扇模組就是兇手。

用手阻止風扇轉動,就沒有噪音了(圖片來源:實作派提供)

想修想換,要去哪裡買風扇?

其實風扇是可以拆個精光,然後除塵、上油,若沒意外的話,處理過後可以回復到一尾活龍的狀態,但助教我當時對於拆風扇單體沒有很拿手,而且手邊也沒有潤滑油,所以就打算先買一個風扇來用用。

只是這種筆電內部的風扇,幾乎都是特製品,理論上應該很難找到供應商,我在露天拍賣找了一下,確實沒有人賣。於是我轉往淘寶網查詢,竟然發現有各式各樣的筆電風扇,還分廠牌型號,決定馬上買一個,雖然運費大於商品本身,但買的東西少只能這樣處理(我想能買到這些東西應該是 ASUS 已經不維修這款筆電,所以供應商就把庫存拿來賣,否則一般來說大廠的料件應該是不能外流的)。

風扇拆裝

要拆風扇,一定要先拆筆電機殼。拆筆電的影片多如牛毛,所以只要關於拆裝機殼的部分我在影片內幾乎都是跳過或快轉。我的重點放在風扇的拆裝,風扇通常會跟散熱器、銅導熱條 Copper pipe 相連在一起,所以拆卸的時候難免會牽一髮動全身,而且連散熱膏 Thermal paste 也會一起需要更換,這部分影片都有介紹。

筆電的降溫系統(圖片來源:實作派提供)

散熱膏更換

現在的 CPU 運算力超強,伴隨而來的就是它會產生非常多的熱能。為了排掉這些熱,廠商無不絞盡腦汁來處理,由於筆電空間有限,因此銅製的導熱條便經常用於散熱系統,銅本身的導熱性是很好沒錯,但也要 CPU 的熱能夠順利傳導到散熱銅棒才有用,所以散熱膏 Thermal paste 的作用就是增加 CPU 與散熱銅棒 Copper pipe 的接觸面積、增加散熱效率。

請注意,散熱膏並不能散熱,它其實是導熱作用,真正散熱的地方是在風扇,銅棒與散熱膏只是熱流的路徑而已。

塗上散熱膏(圖片來源:實作派提供)

散熱膏如果長期處在高溫環境下,時間久了會乾掉,用手去碰它會龜裂碎掉,有點像綠豆糕的感覺,這種狀況下散熱膏的效率會變差,因此需要清除後再塗上新的散熱膏才行。影片中舊的散熱膏看來沒有乾掉,那是因為我之前有換過散熱膏,否則你會看到結塊的散熱膏。

外觀必須確認再確認

好笑的是,雖然我買的是 S451L 的風扇,但沒想到竟然裝不進我的筆電,原因是我買的封扇螺絲孔位有其中一個位置和原來的不同,後來再去淘寶查,發現一樣是 S451L 的關鍵字,竟然有兩種不同螺絲孔位的風扇,我剛好就中槍,所以在淘寶上買東西,還是要仔細看看,魔鬼藏在細節裡。

(圖片來源:實作派提供)

只能怪自己只看風扇形狀,沒看螺絲孔位,結果就買到孔位不同的風扇,只好把孔位不同的地方剪掉,至少還能鎖兩個螺絲,雖然覺得 3 顆螺絲鎖 2 顆似乎不太穩當,但也只能暫時先這樣了。

組裝後測試

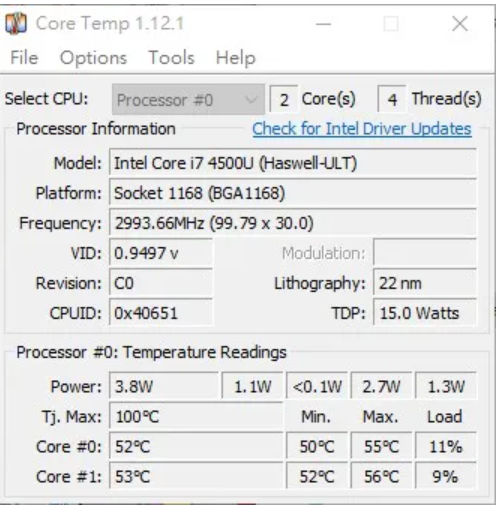

全部組裝後,一定要再測試一次。果然新的風扇就是不同,溫度雖然到了 50 度以上,風扇聽起來幾乎沒有聲音,看來這次維修成功,至於換下來的原廠風扇,能否點油再繼續使用,這個我會放在另一篇來說明。

更換風扇之後的溫度沒有差太多,但噪音降很多(圖片來源:實作派提供)

(本文經同意轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
