【實作實驗室】開關插座故障怎麼換?DIY 教學看這邊

作者:實作派

家裡的電源插座變形導致開關故障,晚上黑漆漆好危險?找水電跑一趟不只你覺得不划算,可能連水電行也覺得不划算,想自己 DIY 又不知如何下手,阿信助教今天就來告訴你怎麼換開關插座。

開始前一定要記得把總開關斷開,以免發生意外,如果有客觀因素無法斷電,那就一定要做好絕緣措施,一定要穿膠鞋,不要赤腳站地面施做,也不要穿藍白拖,更不要一次拔兩條線,避免兩條線意外短路。我通常是一次拔一條,然後用膠帶將裸銅包起來,以免人員誤觸,不過高度建議各位切斷電源再施作。

插座更換 DIY

更換插座其實很容易,只需要用指甲或起子把壁插的飾板扳下來,再用螺絲起子把固定座拆下來,基本上就可以看到裡面有兩條電源線。一條是火線一條是中性線,通常白色是中性線,其他顏色如黑、紅、藍則是火線,但這沒有一定,以台灣的現況來說,過去很多施工人員沒有注意配線的顏色,因此在後端的維護上就會產生困擾。

插座—左邊兩孔插火線,右邊兩孔插中性線(圖片來源:實作派提供)

如果你買到的是如上圖的插座,兩個插座是一體的,把電線拔起來插到新品上就能搞定。記得拔電線時請先用一字起子插入兩孔間的一字槽,裡面有個白色按鈕,壓下去之後就可以把電線鬆開。

插座的單體背後的火線與中性線各有兩個孔,這是為了讓你可以再繼續增加插座用的,如果是三個單插座,單體背後的火線與中性線就能彼此直接並連,如下圖。

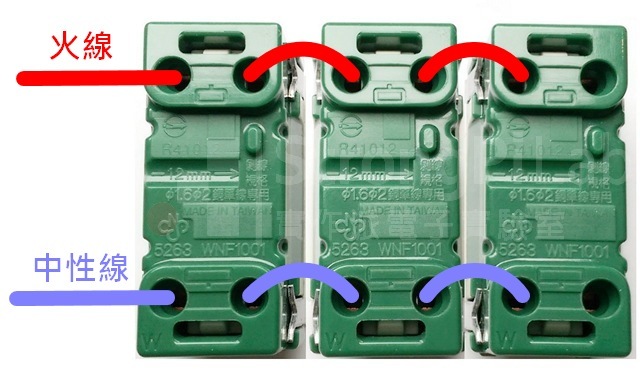

三個單孔插座並排實例(圖片來源:實作派提供)

上圖是並聯的示意圖,因為電源插座要並聯,無法像電子零件用焊接的,這樣速度太慢了而且也不方便施工,因此插座背後都一定會有兩個相連的孔方便並聯。

施作時請記得火線要插在短孔,中性線要插在長孔,長短孔在插座背後都有標示,一長一短很容易分辨,看上圖就知道了。

開關更換 DIY

開關的更換也很容易,開關的兩端一邊是電源一邊是燈泡,若有好幾個開關在一起就要花點時間搞清楚每條線的作用,如果有三個開關要處理那就會有 4 條線,如下圖藍色框起來的地方就是電燈的開關盒。

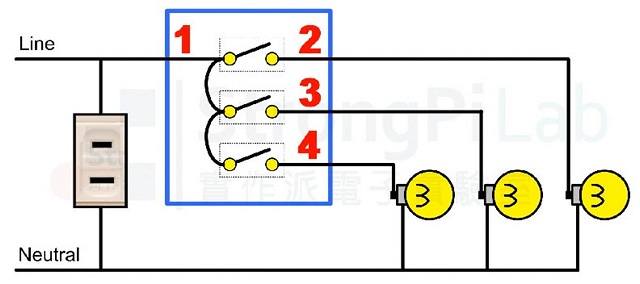

開關電路圖(圖片來源:實作派提供)

上圖標示 1 的共用電源我通常希望它是火線,這樣將來換燈泡時關燈後,頂多只會碰到中性線,而中性線的電壓趨近 0 V,電位較低此較為安全,細節我待會說明。

以下是實際的施工實例,裡面有 4 條線、1 條火線、3 條燈泡線,要注意的是這裡的開關是單切開關,如果你不小心用到雙切開關,還是能開關電燈,只是開關按鈕的位置可能會和隔壁的不一樣,待會再來說雙切開關。

3 個燈泡開關(圖片來源:實作派提供)

開關插座的火線與中性線

若佈線時把火線與中性線對調是有風險的,因為即便把開關切斷,燈座的外圈金屬仍接在火線上,而燈座外圈的金屬擁有最大面積,原本就應該接在中性線上,現在卻變成接了火線,因此徒增觸電的風險。我使用「風險」這個詞是因為即便是你觸碰火線也不見得會觸電,但是你觸電的機會遠遠超過觸碰中性線。

事實上只要你站在木頭上或是有穿鞋子,就算你碰到火線也不會觸電,因為你碰到 110 V 的那一瞬間,全身都會是 110 V,腳底又絕緣電流通不過,所以你會沒事,但是如果身上有一個地方不小心碰到中性線或是地線,例如換燈泡時,為了攀爬好施力而觸碰到家電的金屬外殼,身體馬上會有高低電位差,就會形成迴路產生電流導致觸電。

這種火線中性線接反的例子在台灣比比皆是,如果各位的房子正要整修裝潢,請務必跟您的設計師好好溝通這個細節,若您已經住了一陣子才了解這個問題,目前也不能怎麼辦,除非你重拉線,但一般不會這麼做,頂多就是換燈泡時小心些。

除了電源開關有接線位置的注意事項外,電源插座也有一樣的問題,大部分家電都是把開關做在火線上,如果插座的火線與中性線接反,那麼表示家電電路的參考電壓端永遠都是 110 V,雖然你不見得會直接觸碰到電路,但風險就是遠大過正確的插座接線。

例如你有東西掉進烤麵包機,手邊剛好有韓國的金屬筷子,隨手就拿起來想插進烤麵包機裡面撈撈看,你確認了烤麵包機電源是 OFF,但就在你把筷子插進去的時候,碰到了裡面的電熱絲,原本應該是低電位的電熱絲因為插座反接現在變成了110 V,加上你本身就容易流汗又赤腳踩在地上,在這一瞬間你就觸電了。

以上是很典型的錯誤鍊 Error Chain,意外不會由單一事件而導致,通常是有一連串的疏忽串起來之後才會發生,因此無論是施工者或是使用者在使用電的態度上一定要嚴謹,才能避免悲劇發生。

樓梯間 A 處開 B 處關

另外有一種應用是兩個開關 A 與 B 共同控制一個燈泡,可以做成從 A 處 ON,而且能在 B 處 OFF,通常用在樓梯間與走廊這種長形的空間。下圖就是這種應用的接線圖,藍色部分是開關。

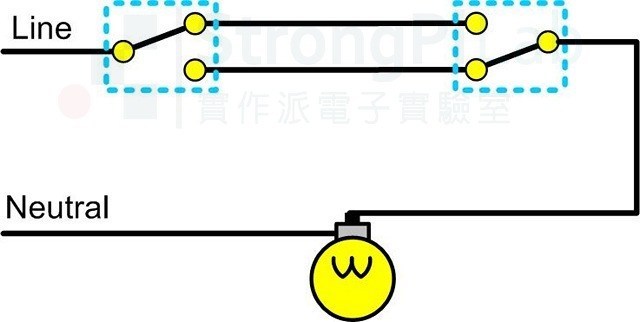

A 處 on、B處 off 的開關(圖片來源:實作派提供)

這種應用必須要使用一種特別的開關稱為「雙切開關」,是指一個電極能在另外兩個電極之間做切換,所以這種應用無法以單切開關達成,除非你每一邊用兩個單切,但這樣操作起來實在讓人很困擾一定會被罵。

單切與雙切的外型幾乎一樣,因此購買時要將開關本體翻到背後看它的標示才能確認。

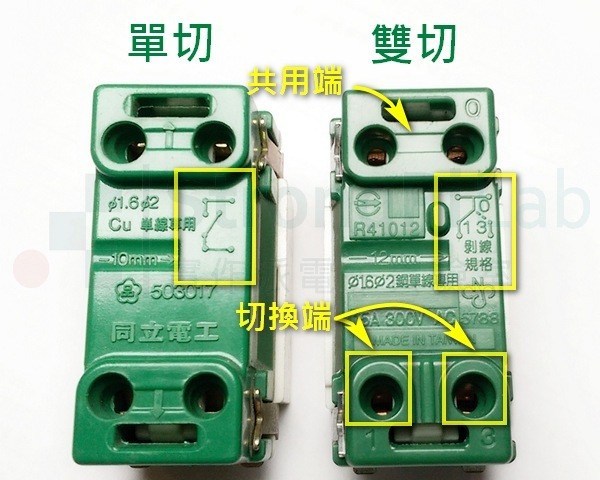

雙切與單切開關的外觀比較(圖片來源:實作派提供)

調光器更換

通常調光器會與其他開關裝在一起,我這裡有個例子,它有四個開關,其中之一是附開關的調光器。調光器的符號我不知道怎麼畫,就隨意畫一下用藍色可變電阻符號充當一下。

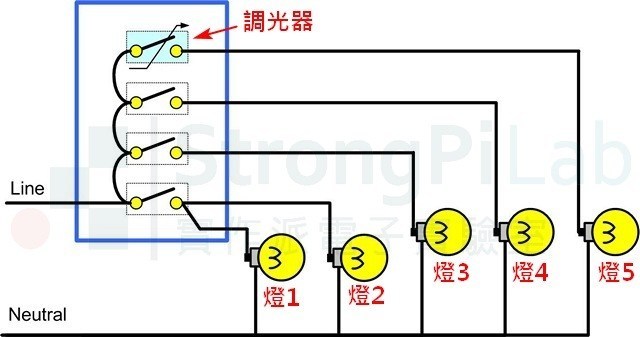

調光器線路圖(圖片來源:實作派提供)

調光器有兩條線伸出來,一邊接電源一邊接燈泡,所以你可以將它視為開關來安裝,差別在於調光器的線是軟的多心線,不像一般的 2.0 mm 單心銅線這麼硬,所以你必須將調光器的軟線纏繞在銅線上,所幸通常在做這件事情的時候,銅線通常已經有前人折彎了,我們只需要把調光器的線繞上去,再用膠布纏好就搞定了。

調光器接線圖(圖片來源:實作派提供)

(本文經同意轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
