【實作實驗室】煩耶時間為什麼一直亂跳?拆解行車紀錄器電池全紀錄

作者:實作派

你的行車紀錄器是否有發生過以下情況,像是時間亂跳、不斷回到過去、很難找到檔案、開機卡卡的、螢幕突然變白或是滿佈雜訊等,為什麼它偏偏在你需要它的時候出狀況,難道是廠商設下的詭計,想讓消費者換機嗎?

相信你一定有這樣想過!其實這說到底就是要更換電池的訊號,只是問題是要給原廠換還是自己換而已。

阿信助教當然是自己更換電池,所以下面就來記錄一下換電池的經過。請留意鋰電池能量密度高,有一定的危險性,更換前請先多方收集資訊,做安全評估。

常見故障有哪些?

阿信助教是 DIY 狂熱者,綜合過去的維修經驗,基本上都不是什麼太高科技的解決方式,修來修去通常是以下幾點問題:

  • 接觸不良

按鈕、開關、繼電器氧化受潮。如果你拆過電視遙控器,你會發現電路板上怎麼會有油,而且通常是在 CH+/CH- 上面最油,這和飲食習慣與氣候很有關係。

  • 零件老化

電容、電池,這些零件都有複雜的物理結構,也牽涉到化學反應,會有老化問題,時間到就直接掛。電容老化看這篇【實作實驗室】電腦無法開機該怎麼解決?

  • 不當使用

有金屬掉進電路板,導致某些零件燒毀。這個狀況比例很少,但這種修起來需要真本事,因為不是每個零件都能從外觀判斷好壞,你需要對各種電路有基本認識才有辦法修,甚至要做反向工程。

時間亂跳-更換電池

我手上這款是 Mio MiVue 528,鬆開下方兩顆螺絲,旁邊還有卡榫需要翹一下才能把螢幕面板鬆開,鬆開後不要急著移開螢幕。

拆解外殼(圖片來源:實作派提供)

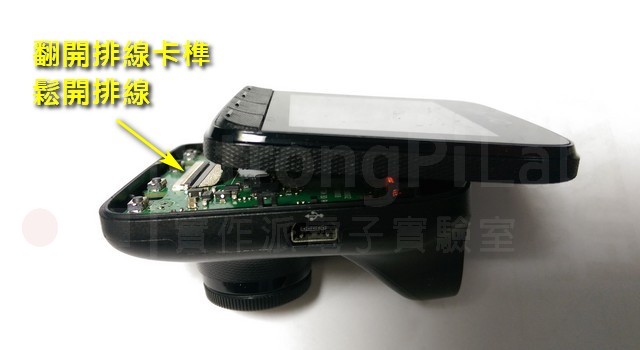

為什麼不要急著移開螢幕?因為裡面還有一條排線拉住,萬一扯壞了神仙也難救。用細的一字螺絲起子將排線卡榫的蓋子翻開,才能把排線拿出來,現在很多筆電也都採用這種排線的接線方式。

拆解面板(圖片來源:實作派提供)

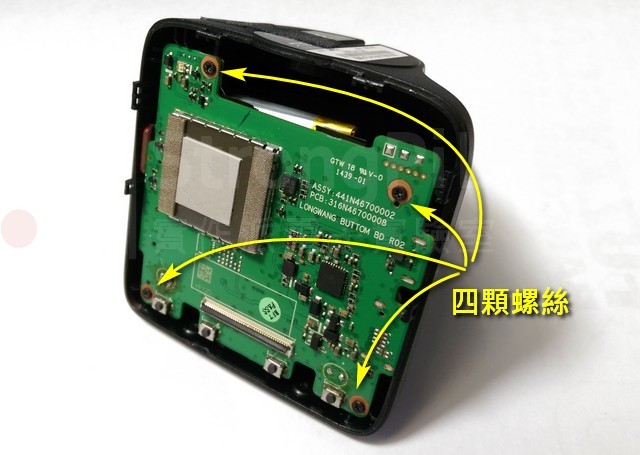

接下來還有主機板的四顆螺絲,後面隱約可以看到電池,那其實是我換好的電池,因為我是拆光了才決定要拍照,所以是拿組裝的過程來混充拆解的過程。

拆解主電路板(圖片來源:實作派提供)

螺絲鬆開你會發現怎麼主機板還在上面,因為它後方還有個排插與鏡頭連接,所以要施點力拔開,但小心下方有麥克風與喇叭線焊住,別扯壞了。移開了主板還有一個金屬隔離板,應該是用來隔離鏡頭與主板彼此的干擾。

拆解隔離板(圖片來源:實作派提供)

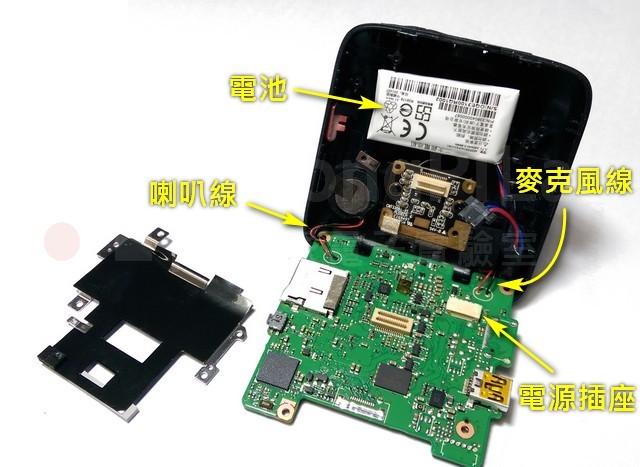

拆下隔離板終於看到電池了,真的在很裡面,把電池電源插頭拔下,準備換新的。

拆解電池(圖片來源:實作派提供)

說到鋰電池,它是一種能量密度很高的東西,製造過程中如果有瑕疵,將來在使用上可能會造成意外起火,所以在選購上要多評估,基本上在台灣我都找露天,它們比較有稀奇古怪的零件。

我會看賣家賣的東西種類和文字介紹,如果賣家有寫到我需要的資訊,例如「這個接頭只適用 XX 機型」,或是「注意! 12 V 不要接反」之類的提醒文字,並且觀察他與買家的互動留言,如果回答夠專業,會得到我較多的信任度。

相反的,賣家的商品介紹如果看起來雖然像文字,但其實是寫在 JPG 圖裡面的,這種會被我認為很偷懶而降低信任度,另外如果賣家的其他商品與我的主題無關,也會降低我的信任度。

鋰電池一定要買附有保護電路的,才能防止鋰電池過度充電與電量過低時不至於炸掉,下圖就是我買的鋰電池,上面黃色貼紙包起來的東西就是用來保護電路的。你會發現我買的電池並沒有像原廠一樣標示廠家和安規資訊,因為我找不到有完整標示的賣家,所以這樣做是有風險的,各位換電池前請先評估自己的風險承受能力。

我的車子是老爺車,電池規格容量很小只有 250 mAh,絕大部分的時間我停在地下室車庫沒有日曬,所以我評估我可以承受這樣的風險。

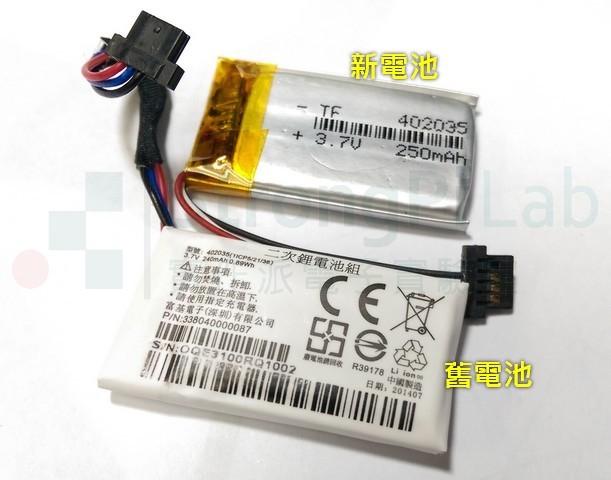

下圖是新舊電池的比較,舊電池明顯鼓起,由於我是第一次看到舊電池,不確定他原本是什麼樣子,但我認為原本應該要是平的,舊電池上寫的二次鋰電池指的就是可充電的鋰電池,電池換新後,行車紀錄器果然又生龍活虎了。

新舊電池(圖片來源:實作派提供)
