【實作實驗室】筆電風扇上油實記 解決惱人的噪音

作者:實作派

筆電風扇很吵怎麼辦?除了更換風扇外,其實通常只要把筆電風扇上油 ,就能解決一半的問題。這次就來教各位如何上油及拆風扇吧!實際維修風扇的影片在最後,看到畫面、聽到聲音會比較有感覺喔!

拆解風扇

風扇要上油之前,必須先將風扇拆下來,關於如何拆風扇可以參考這篇,我的風扇周圍共有 3 顆細小的螺絲,卸下螺絲之後就可以把金屬上蓋拆下來。

拆筆電風扇本體的上蓋(圖片來源:實作派提供)

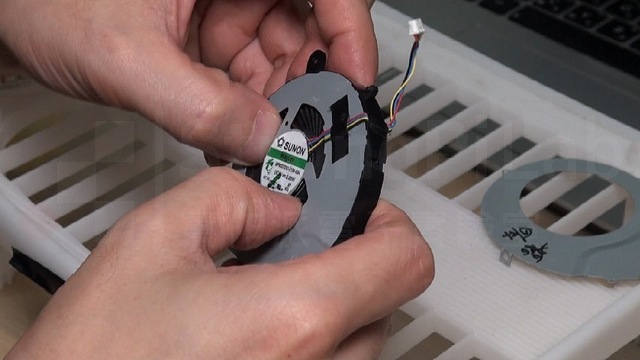

接著要拆下扇葉,以筆電的風扇而言,只要從背後用手指慢慢施壓,就能將扇葉擠出來;這點與桌上型電腦的風扇不同,桌上型電腦的風扇必須先把貼紙下方的 C 型環撬開,才能把風扇卸下來,比起筆電的扇葉拆解是相對複雜些。

筆電扇葉用擠的就可以拆下(圖片來源:實作派提供)

筆電風扇上油

扇葉拆下後,就可以準備上油了,但也別忘了要先做清潔工作!風扇內部積了很多灰塵,一定要先清理乾淨後才能上油,否則灰塵混在油裡面,會降低風扇運轉的順暢度。

上油(圖片來源:實作派提供)

關於潤滑油的選擇,我選擇使用「黃油」,這在一般的五金行就能買到,它的用途主要是拿來潤滑而且相當耐久,例如鋁門窗如果開關時摩擦力卡卡的,黃油就非常好用;有些人可能會拿 WD-40 來用,這是不行的,因為 WD-40 是除鏽劑而且很容易乾掉,潤滑效果只存在於當下幾小時而已,時間一久它就乾了,而且它對於塑膠製品有輕微的腐蝕性(筆電風扇是塑膠做的),因此不能使用 WD40。

五金行的黃油有分為罐裝與噴霧,這邊是使用噴霧型的,將來要噴鋁門窗軌道也會比較方便,但由於噴一次就是一坨,所以我會先噴在紙上,再利用棉花棒沾黃油塗在扇葉軸心。當然如果你家裡有針車油也是可以拿來用,至於其他的油品如機油、食用油我就沒試過了。

組裝後測試

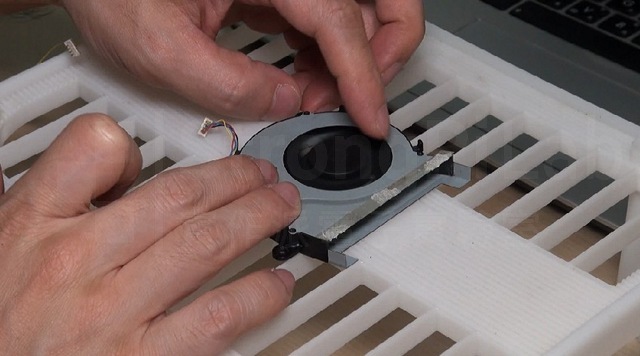

上完油後,將風扇組裝回去,用手撥幾下扇葉,可以很明顯地發現噪音消失了。

筆電風扇上油後,以手指轉動扇葉,噪音明顯消失(圖片來源:實作派提供)

那為什麼上電全速運轉,還是有噪音呢?這是因為風扇轉動本身就會有一定的噪音,而在全速運轉下噪音頻率也會較高,但若對照上油前的噪音,除了全速運轉的高頻噪音外,還伴隨一些低頻的噪音,這些噪音在風扇上油後已經完全消失,因此這次維修是成功的。

電腦風扇如何上電

電腦風扇的線頭有分為 2 pin、3 pin、4 pin,從最簡單的只要會轉就好,到最細緻的轉速控制一應俱全,線越來越多到底該怎麼接?

  • 2 pin

這種是定速風扇,就兩條線, 12 V(紅)與 GND(黑);早餐店的排煙扇,與機房的 Fan tray 大多屬此類。

  • 3 pin

屬於可偵測轉速的風扇,因為多了轉速回報的訊號線,所以共 3 條線,12 V(紅)、 GND(黑)與 Sense(黃)。

  • 4 pin

屬於可偵測與控制轉速的風扇,所以除了電源外又加了 2 條線,共4條線,12 V(紅)、 GND(黑)、Sense(黃)與 PWM 轉速控制(藍)。

這些顏色的定義應該是公規,我沒有去研究這些顏色到底是否為業界標準,可能會有些廠商用自己定義的顏色,所以上電之前還是需自行判斷一下該怎麼接線比較好。
