【實作實驗室】筆電鍵盤按了沒反應,能自己拆解維修嗎?

作者:實作派

話說我的筆電有個按鍵前陣子經常發生按不出來的情況,一開始還以為是自己打字退步,結果發現是 keyboard 的按鍵有問題。想當然爾,我當然是自己先處理看看囉,畢竟送修會花錢,重點是我會沒有鍵盤可用。

拆解筆電鍵盤

如下圖我的筆電是 ASUS S451,要先把底部的螺絲卸下來,再用塑膠卡片如信用卡、會員卡之類的東西沿著上下蓋之間的縫把卡榫撬開。放心它的設計不像電視遙控器難拆,只要稍微施力就可以了。

筆電背面要先鬆螺絲(圖片來源:實作派提供)

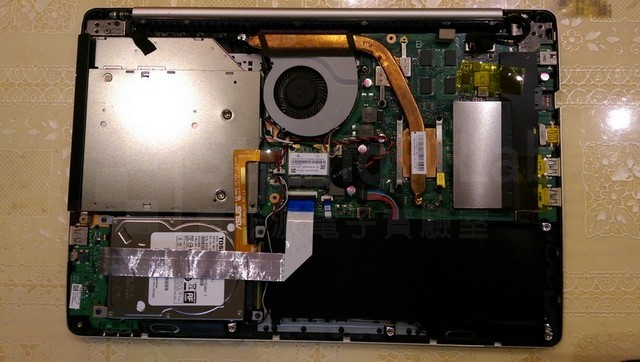

拆開之後裡面就長這個樣子,左上是光碟機,右上是主機板,右下是電池,左下是硬碟,那…鍵盤呢?那還用說當然是在最下面,那不就要把東西全拆下來?對!想省錢省時間就得忍受這種過程。

不過連鍵盤長什麼樣子都還不知道,還談不上修理,至少要先看到東西一探虛實才能決定怎麼處理。目前看起來左上方的光碟機是最好拆的,只要一顆螺絲就卸下來了。

拆開筆電下蓋後發現還有更多要拆(圖片來源:實作派提供)

發現無法 DIY 維修

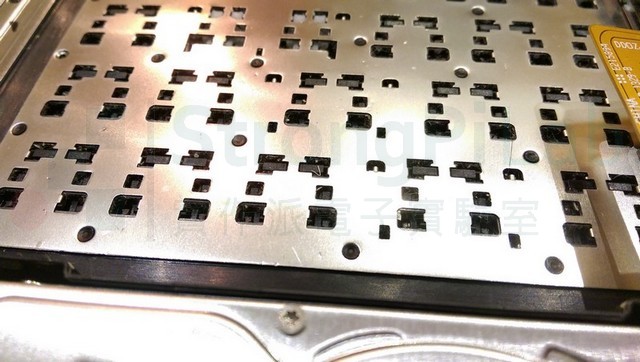

拆下光碟機後,看到令我傻眼的畫面,因為它的下方確實是鍵盤,但這個鍵盤看來是無法拆開的樣式,它的按鍵底部是用融化塑膠柱的方式來取代螺絲組裝鍵盤,這意思就是你可以拆開它,但是將來會裝不回去。

所以答案很明顯,我只得乖乖地再把筆電裝回去然後送皇家俱樂部維修。

筆電 keyboard 鍵盤採用融壓接合所以很難修(圖片來源:實作派提供)

鍵盤原來長這樣

過了約莫一星期,我去把筆電領回來,除了自己修好的筆電,華碩還把換下來的鍵盤送還給我,雖然這東西對我已經沒用了,但總覺得有莫名的放心,因為表示它真的有幫我換下零件來。

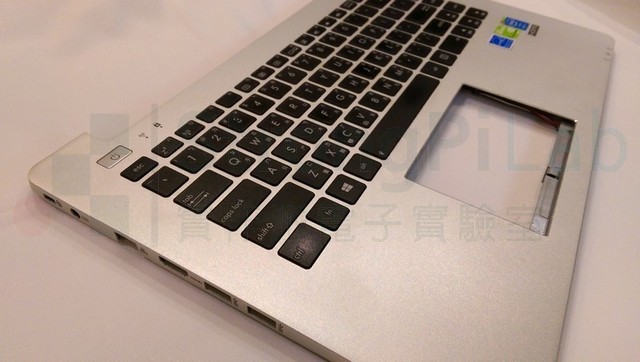

結果一看,啊哈~~這個鍵盤的零件也未免太….大了吧,基本上它就是把鍵盤與上蓋合而為一。

原來 keyboard 鍵盤是個模組(圖片來源:實作派提供)

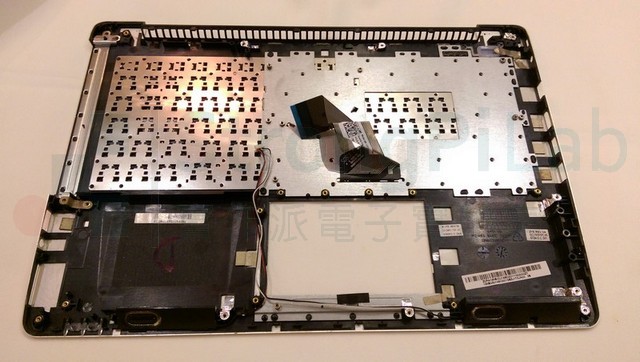

把它翻過來,中間是鍵盤的排線,下放的左右兩邊是喇叭,這零件也未免太多功能了吧。

功能很多的 keyboard 鍵盤模組(圖片來源:實作派提供)

新舊鍵盤外觀當然是沒差,但你可以發現筆電為了縮減體積與美觀,基本上都以模組的概念來設計,這對維修來說很不錯,只是苦了消費者的荷包。

新舊鍵盤比一比(圖片來源:實作派提供)

零件標籤

記得前一年才把螢幕送修,我剛好有把故障螢幕留著,包裝上面的標籤貼紙都還在,剛好可以跟這次壞掉的鍵盤湊一台。

順便跟各位介紹一下標籤的字樣,RMA 指的是維修中心,RMA NO 就是你當初去送修時對方給你的維修單號,P/N 就是零件的料號 part number,因為零件太多一定要有個編號規則來稱呼它們,Applicant 是對方內部的申請人,那是不是這個人幫我維修的,這我就不知道了。

雖然這篇文章無法教你怎麼修鍵盤,但是你一定看得到有些許的無奈,你明明想修它,但它就不讓你修理,人生就是這麼有趣。

(本文經同意轉載自實作派電子實驗室原文連結;責任編輯:賴佩萱)
